一)產品概述:本機主要適用于低壓計量箱外殼耐沖擊和機械性能性能評估試驗。

二)符合標準:按照GB/T 20641-2006中9.6、GB7251.5中8.2.101.5標準、Q/GDW11008-2013《低壓計量箱技術規范》要求設計制造.

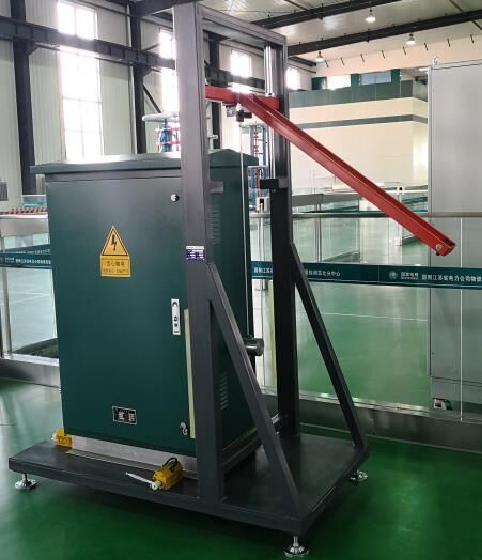

三)設備結構:

   底座采用高強度鋼板與工字鋼連接,穩重便于運輸,整機支架采用四立柱龍門結構,頂部裝有卷揚機,配合譯碼器準確定位升降高度;

   沖擊部分采用步進馬達連接偏心結構拉倒動擺錘到合適位置,在擺臂與沖錘連接部分設有氣動釋放機構,擺錘拉升到?jīng)_擊位置時釋放沖擊;

控制箱部分為獨立鋼制噴涂,內裝手動等控制元件,上端裝有絲桿操作,底部裝有剎車腳輪,操作簡單,運輸方便。

四)主要技術參數:

1、控制系統:絲桿操作

2、升降系統:手搖絲桿升降;

3、沖擊高度:絲桿機構控制;

4、擺錘釋放:手動控制;

5、升降導向:導桿加直線軸承;

6、沖擊高度:沖擊按標準要求可設定;

7、擺錘提升高度:1000mm;

8、擺錘配置:IK09和IK10錘頭各一個;
