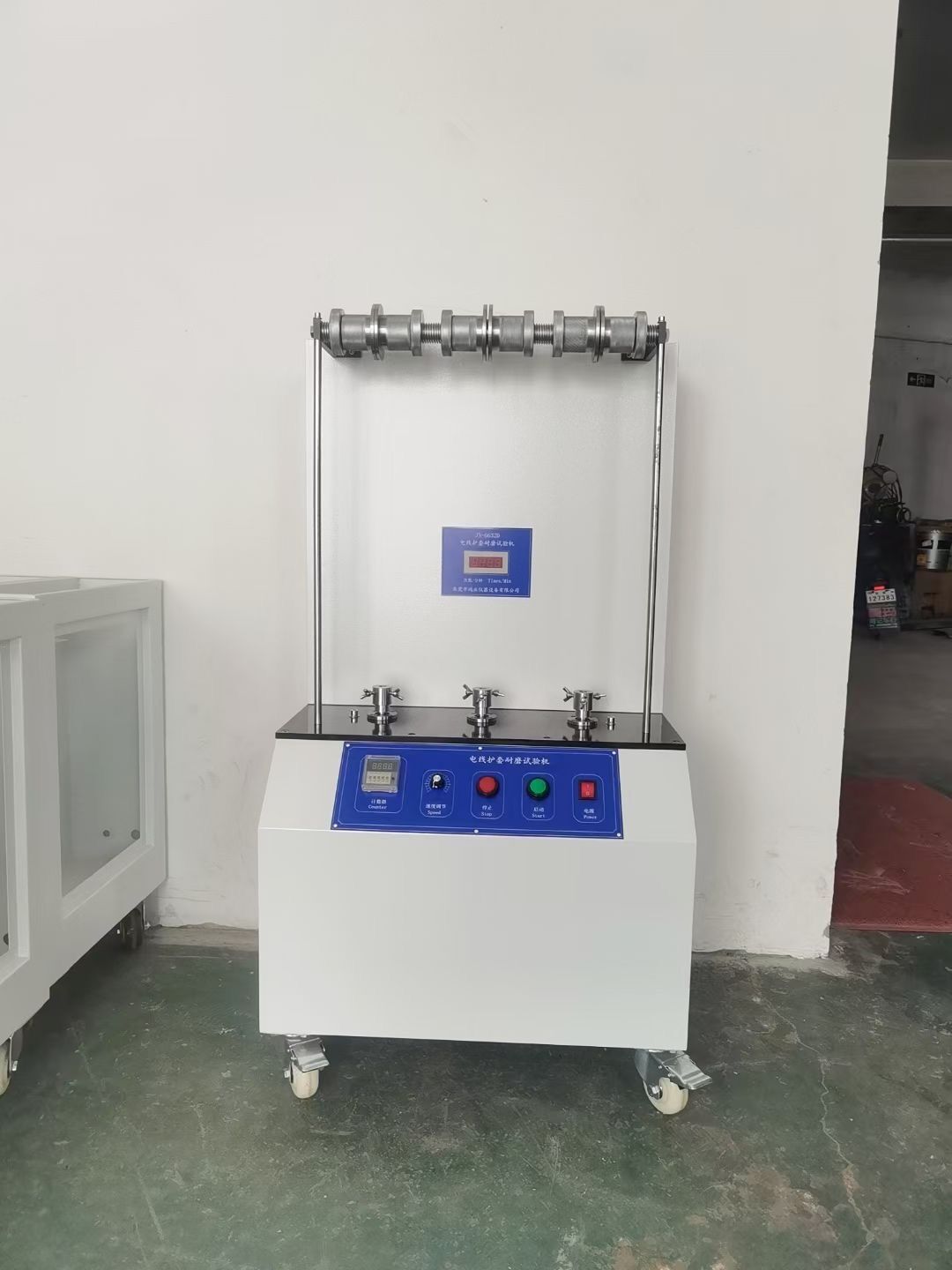

電線耐磨試驗機

一、符合標準及條款

GB/T5013.1-2008《額定電壓450/750Ⅴ 及以下橡皮絕緣電纜 第1部分:一般要求》第5.6.3.3條GB/T5013.2-2008《額定電壓450/750Ⅴ 及以下橡皮絕緣電纜 第2部分:試驗方法》第3.3條及圖3

試樣范圍、用途、原理、結構及使用環境

試樣及限制：成品軟電纜

試驗用途：用于成品軟電纜的耐磨試驗

測試原理：試驗應在三對軟電纜試樣上進行,每個試樣長約1m。在每對試樣中,一個試樣應在槽底直徑為40mm的固定輪上約繞兩圈,如圖3所示,輪子的凸緣之間的距離使每圈試樣彼此緊密接觸即可。然后固定試樣,防止電纜與輪子間有任何相對移動。另一個試樣應放在由上述兩圈試樣形成的槽中,在其一端懸掛500g質量的重物。試樣另一端應在0.10m距離內作上下運動,速度約為每分鐘40次單程。

設備結構及特點：設備外形尺寸：約：800×600×1000（mm）W×D×H，設備重量：80kg

使用環境：電源：AC220V±10%/50-60Hz，工作溫度0-40℃ 濕度30%-90%；

三、性能指標

工位：3工位

固定軸直徑：Φ40±0.3mm

試驗速率：單程40±1次/分

試驗行程：0.1m距離內上下運動

砝碼：500±5g，三個

試驗次數：0~999999次，可預置
