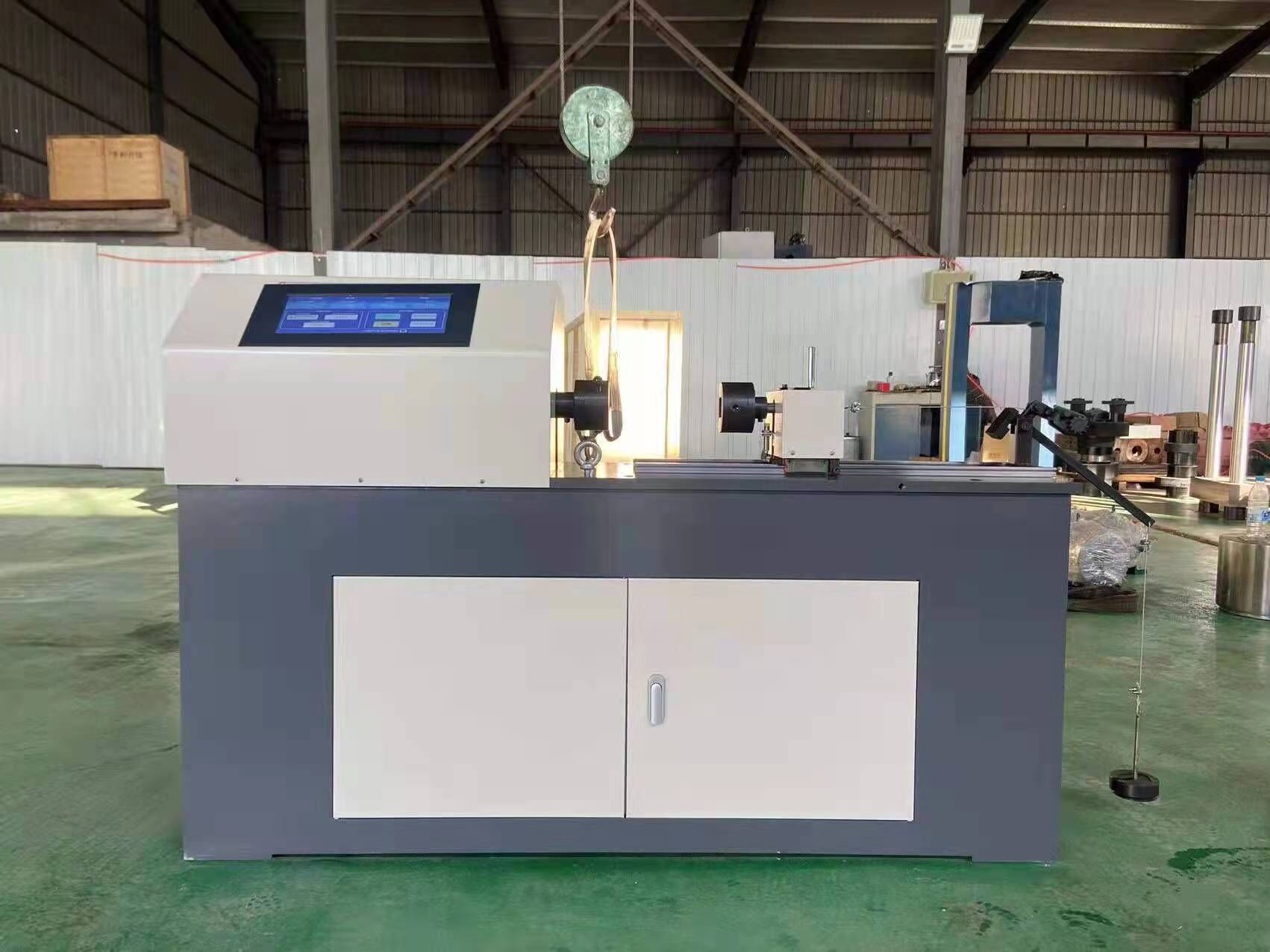

可程式線材扭轉卷繞一體試驗機

一、使用范圍：

線材扭轉卷繞試驗機，該機為臥式結構，由加載、傳動、卷繞、加力、跟蹤、等部分組成，適用于標稱直徑為Φ1-Φ10mm的鋼絲的扭轉、卷繞性能的測試；旋轉速度：15、20、30、60轉/分鐘可調。主要測定線材在單向、雙向扭轉或纏繞中承受塑性變形的能力及顯示線材表面及內部缺陷。

二、適用標準

1、GB/T2976-2004《金屬材料 線材 纏繞試驗方法》

2、GB/T239.1-2012《金屬材料 線材 第一部分：單向扭轉試驗方法》

3、GB/T239.2-2012《金屬材料 線材 第二部分：雙向扭轉試驗方法》

三、主要技術參數：

1、兩夾頭最大距離：500mm

2、旋轉速度：15、20、30、60

3、鉗口硬度：HRC55～65

4、試驗機工作噪音：＜70db

    5、線材直徑：Φ1-Φ10mm

    6、卷繞速度：15/20/30/60rpm；

    7、芯棒有效工作長度：100mm；

    8、電源：380V，50Hz；

    9、卷繞方向：正轉或反轉；

三、結構及特點：

   1、主機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。

   2、驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定無沖擊。

   3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較高的傳動精度。

四、操作與使用：

⑴扭轉試驗操作方法：

1、根據需要旋轉面板上的旋鈕至所需速度即可；

2、選擇距離時，先把右邊的把手搬到垂直于滑動軸的位置，松開滑軌上限位板的螺絲；把所需試驗的試樣一端插入左手夾頭中，夾緊試樣并使試樣的軸線與夾頭的中心對正（目測），再把另一端置入右邊夾頭中，用同樣的方法夾緊試樣。試樣裝完后再把右邊的把手放到與滑動軸平行位置。（砝碼所施加的拉緊力不得大于該試樣線材公稱抗拉強度相應力值的2%，選好相應重量的砝碼放在右邊的砝碼托盤上即可，如隨機砝碼不夠用時，用戶可根據需要自備）

3、根據需要選擇適當?shù)男?，按?dòng)相應的旋向按扭按鈕試驗開始，直到試樣斷開，設備停機且試驗結束。
