一、適用標準及條款：

GB 7000.1-2015《燈具 第1部分：一般要求與試驗》13.3.2

IEC 60598-1:2020《Luminaries-Part1:General requirements and tests》clause 13.3.2

GB/T 5169.10-2017《電工電子產品著火危險試驗 第10部分：灼熱絲/熱絲基本試驗方法 灼熱絲裝置和通用試驗方法》

GB/T 5169.11-2017《電工電子產品著火危險試驗 第11部分：灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法(GWEPT)》

二、試樣規格：

1、不固定帶電部位就位的、提供防觸電保護的絕緣材料部件。

三、測試用途、原理：

1、 試驗用途：檢測不固定帶電部位就位的、提供防觸電保護的絕緣材料部件的阻燃性能。

2、 測試原理：將規定材質Φ4 mm的鎳鉻絲（U型灼熱絲頭）用大電流加熱至試驗規定溫度 （300℃-1000℃后，以規定壓力1.0N）水平灼燙產品，模仿產品內部元器件過載或其他原因發生高溫、過熱的現象，從而檢定產品的阻燃性能。

四、測試設備介紹：

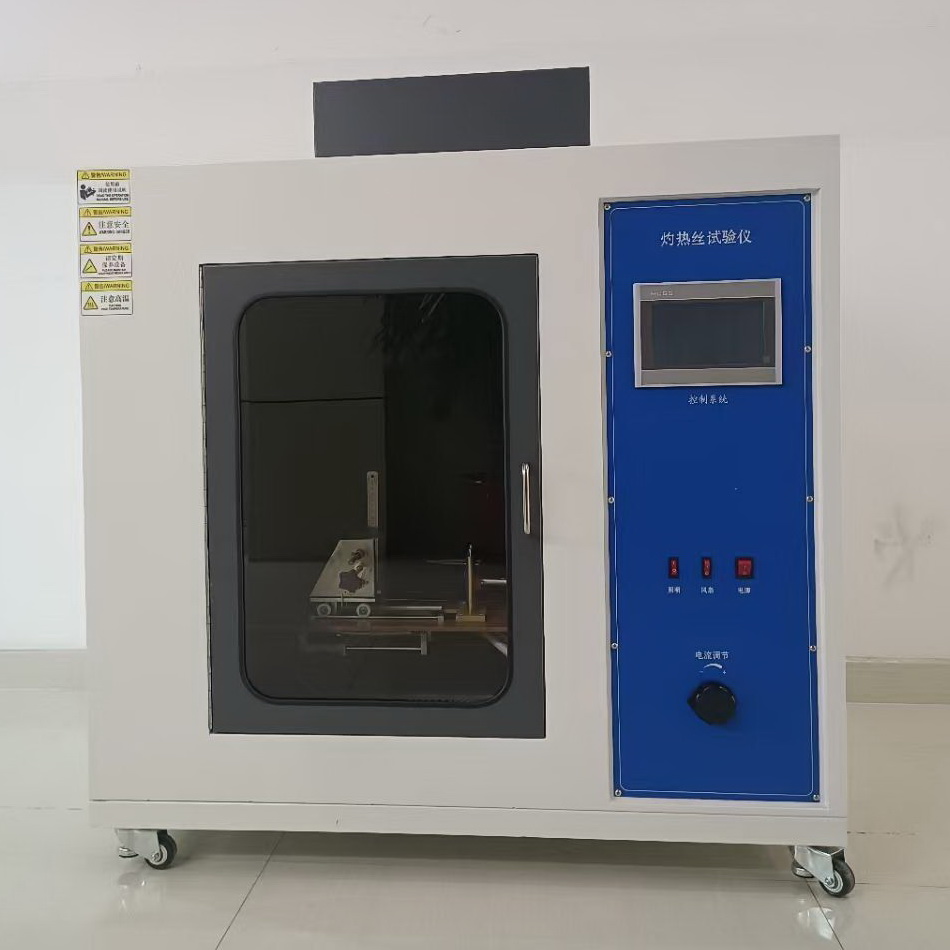

1、灼熱絲試驗儀

2、設備參數：

1.箱內容積：0.5㎡。
2.灼熱絲溫度：100℃至1000℃可調。
3.灼熱絲直徑：4.0mm。
4.起燃時間Ti和停燃時間Te的計時器：0s~99.99s可調。
5.測溫裝置：直徑1mm的鎧裝熱電偶。
6.試驗施加力：0.95N。
7.工作電壓：AC220V±10V，50Hz。
8.總功率：500W。

使用步驟

一、安裝

考慮運輸?shù)陌踩?，穿有金屬銅絲的重錘和試品架取出包裝。

用戶收到試驗箱安裝時，按圖示要求裝入重錘和試品架，操作如下：

1、重錘安裝：將穿有金屬銅絲重錘懸掛在滑輪右邊之下，然后帶有小螺母的金屬銅絲左端卡入小車下方的切口處。見圖1所示。

2、將試品夾放到小車上、鋪底層的小盤放到灼熱絲下方、松木板放在小盤之上（假如使用的情況下）。

3、熱電偶插入灼熱絲頂端后面的小孔，小心調整不要扭斷。

二、試驗操作

1、接上電源，接通電源12，有條件的最好配備穩壓電源。

2、夾好試品。

3、設置時間Ta，Ti，Te。（Ta 、Ti一般設定為30s，Te一般設定為60s）

4、7mm限位調節：按“右行”鍵18，使灼熱絲與試品剛好接觸，調整限位機構23使三個時間繼電器開始計時。按“左行”鍵15返回左面。然后按試驗啟動鍵16，驅動車24帶小車22向右走，至小車碰到灼熱絲21后即停止，但驅動車24繼續右移一段路程后停止，用塊規檢查小車22與驅動車24之間是否7mm，如果多或少，可調節限位機構23使之滿足要求，然后再按試驗停止鍵6，使小車回復到左面。

5、灼熱絲升溫：調節“電流調節旋鈕7”到最小位置，按加溫啟動鍵8，灼熱絲開始升溫。調節旋鈕7，調節灼熱絲電流大小，逐步加大加溫電流（通過灼熱絲的電流越大，溫度升得越高，電流減小溫度則降低），使溫控器5的溫度PV值顯示到需要值。（溫控器有上排實時溫度PV值及下排溫控保護SV值，PV值為灼熱絲頭的實時溫度；下排SV值為熱電偶溫控保護值，設定為1000℃，即當灼熱絲頭溫度超過1000℃，加溫系統會自動切斷電源停止加溫，使用時不要改變下排溫控保護1000℃的SV值，只需觀察上排實時溫度PV值。灼熱絲在不同溫度下的參考電流：550℃電流約65A~75A； 650℃電流約80A~90A； 750℃電流約90A~105A； 850℃電流約110A~120A；960℃電流約130A~140A。調節溫度時，550℃、650℃、750℃可以允許在±10℃的范圍內做測試，850℃、960℃可以允許在±15℃。

（注意：出于對加溫?zé)犭娕嫉谋Ｗo(hù)，在調節“電流調節旋鈕7”加大電流時要慢慢調節，開始時，先調到40A,隔30秒后，調到60A,再隔30秒調到80A,類推每隔30秒調20A調到你所需的電流值。）

6、溫度到達規定值后（一般溫度穩定60S后方可正式測試），關好試驗門，按下“試驗啟動”鍵16，試驗開始啟動，小車自動向右行駛，行使到最右邊時，試驗開始，“施加時間Ta”、 “起焰時間Ti” 、“熄滅時間Te”三個時間同時開始計時，在試驗過程中要注意觀察樣品是否起火，假如起火則要馬上按下“Ti停止”鍵9（“起焰時間”一般是在“施加時間”之內），同時觀察起火后的樣品火焰是否熄滅，假如熄滅則要馬上按下“Te停止”鍵10（“熄滅時間”可以在“施加時間”之內也可在“施加時間”之外）。施加時間到后灼熱絲自動斷電并退回左端。（在施加溫度的過程中，加溫電流不變，但灼熱絲頭的實時溫度會改變，根據樣品的不同，溫度可能升高也可能降低，為正?，F(xiàn)象。）

1、記錄數據“施加時間Ta”、 “起焰時間Ti” 、“熄滅時間Te”后按“試驗停止”鍵17，各元件復位，做完測試后調節“電流調節旋鈕7”到最小位置，開風機抽風排除煙氣。

2、試驗中要中斷可按“試驗停止”鍵17，加溫中斷可按“加溫停止”鍵11。

3、試驗結束后要清理燃燒的灰垢和燒結物，以免對箱體產生腐蝕。

注意：清理灼熱絲頂部的結塊時小心不要損壞了熱電偶。灼熱絲頭（V型鐵頭部）的背部有一個直徑約0.5mm、深約3.4mm的小孔，正常使用時熱電偶應該插入該小孔內。（熱電偶是進口產品，精度高價格昂貴，作為易損件、不在保修范圍內，請愛護使用）。
