一、設備用途

針焰試驗是 IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 的等標準規定使用小火焰起燃源程序仿真試驗項目。適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

二、原理

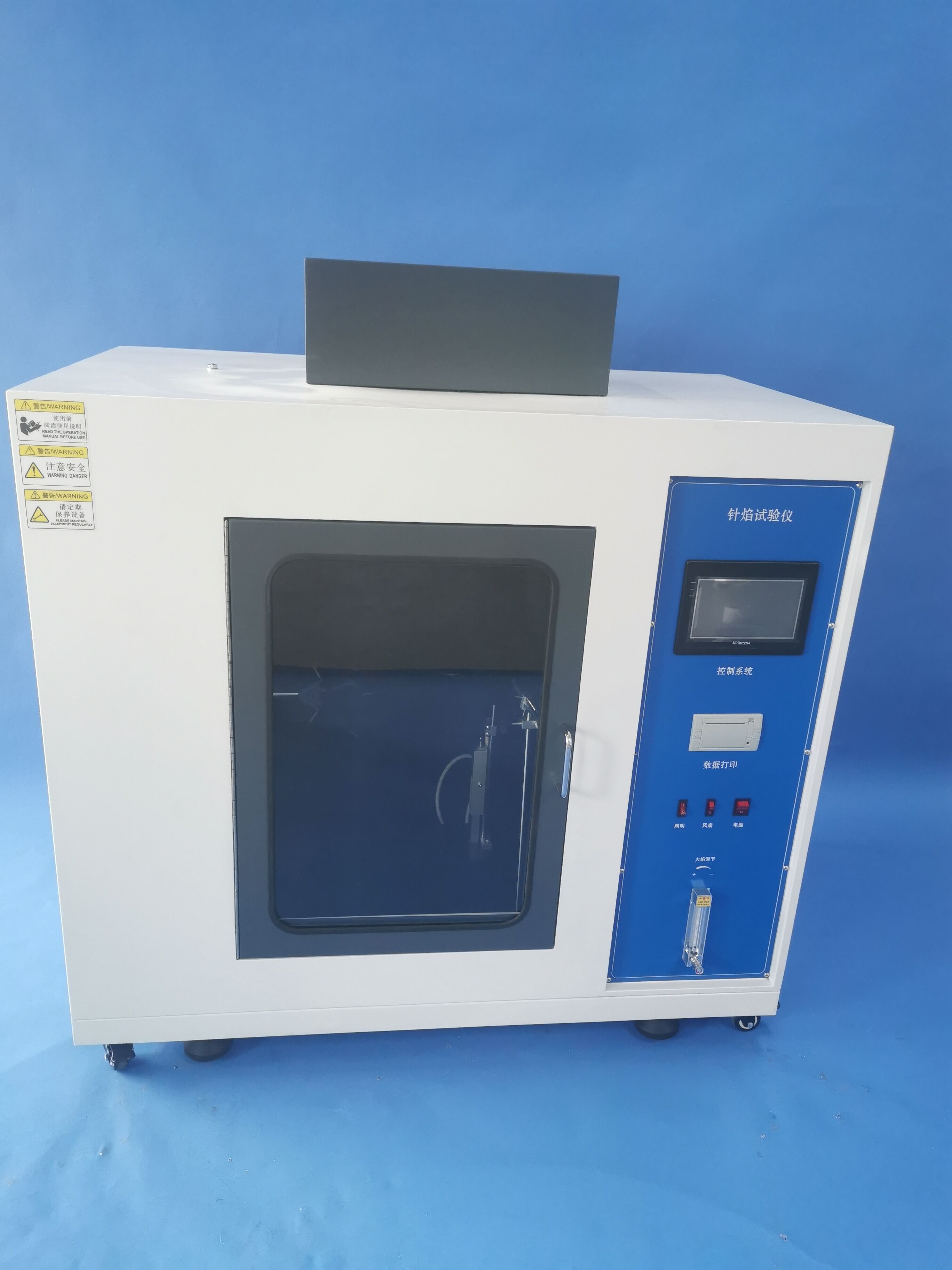

電工電子產品由于使用過程中的故障：如元件或零件的過載不良接觸，故障電流等原因，有可能引起火焰；TH8056針焰試驗機是用規定尺寸(Φ0.9mm )的針狀燃燒器，通以特定燃氣(丁烷) ，以45°角定時定向施燃試品，視試品是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。

三、技術參數

1.針狀燃燒器：外徑≤Φ0.9mm，不銹鋼制作

2.燃燒器角度：傾斜45°(試驗時)或垂直 (調節火焰高度時)

3.施燃時間: 0～999.9s±0.1s可調 (一般選擇為30s)

4.持燃時間: 0～999.9s±0.1s，自動記錄，手動暫停

5.火焰高度: 12mm±1mm (帶高度測量標尺)

6.施燃氣體: 95%丁烷氣 ( 可采用瓶裝打火機氣體 )

7.測溫熱電偶：Φ0.5mm進口鎧裝（K型）熱電偶

8.試驗背景：黑背景

9.試驗過程：試驗程序自動控制，獨立抽風

10.溫度測試范圍：0～1000℃

11.火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內

12.工作室體積：0.5 立方，不銹鋼機箱

13.設備外尺寸：1000mm寬×650mm深×1300mm高

14.使用電源AC220V。

 第四 ：使用步驟

（一）正常試驗操作

1、  試驗箱右邊有一個裝丁烷氣體的小盒，把丁烷氣放進卡位里，擰緊底部的螺母，確保沒有漏氣，接通電源開關13，按“左行”鍵3A，使燃燒器16行到左端，將樣品裝上夾具，調整夾具使樣品與燃燒器針管置于試驗位置（底部燃燒：垂直距離為8mm ；側面燃燒：水平距離為5mm），然后按“右行”鍵4A，將燃燒器退到右端垂直位置。置風機開關15在“OFF”位置。

2、  按標準要求調節測溫銅塊與燃燒管的距離（銅塊底部到針管頂部距離為6±0.5mm），具體要求見第二部分。

3、  設定火焰施加時間9（施焰時間一般設定在30秒），持焰時間10（持焰時間一般設定在30秒），也可根據產品要求另行設定。

4、  順時針調節“火焰調節閥”12到最小位置，，按“供氣”按鈕3接通氣源，逆時針慢慢調節“火焰調節閥”12供氣，同時用打火機或火柴點火，點燃火焰后調節“火焰調節閥”12，使火焰高度穩定在12±1mm（或其它標準規定高度）。

5、  進行溫度校驗操作，檢驗火焰是否合格，具體操作步驟見下文第二部分。

6、  檢驗火焰合格后，按“試驗啟動”鍵1，燃燒器行走左邊燃燒位置后正式開始試驗。

7、  試驗中觀察樣品燃燒情況，當采用底部燃燒的時候，針嘴與樣品的垂直距離一般要保持為8mm，在30秒的燃燒時間內如果出現燒掉一部分樣品的情況下，可以通過樣品夾具“上升”1A或“下降”2A來保持針嘴與樣品的垂直距離。在整個試驗過程中如果出現異常情況應馬上按“試驗停止”2，火焰施加時間Ta（一般施加時間都是30秒）到后燃燒器會停止供氣并自動退回右邊，注意觀察余燃，及時按“持焰停止”鍵11，請記錄持焰時間Tb（持焰時間一般不超過30秒為合格）等試驗數據。

8、  在測試過程中，可以通過樣品夾具“上升”1A或“下降”2A來保持針嘴與樣品的垂直距離。

9、  按“試驗停止”鍵2，試驗結束，各元件復位。按風機開關15排除煙氣。

10、試驗結束后，必須將試驗箱右邊外掛的燃燒氣罐取下。

（二）溫度校驗操作

溫控表用于測量火焰溫度，測量范圍為100℃~1000℃；

1、  用試驗箱內夾具架上的鱷魚夾將帶銅塊的熱電偶夾?。?/span>

2、  按標準要求調節測溫銅塊與燃燒管的距離（銅塊底部到針管頂部距離為6±0.5mm）；

3、  接上電源開關13，接通“測溫開關”5，等”溫度表”7正常顯示當時的環境溫度時，（溫度表6已在出廠時設定好參數，請不要隨意調節）；

4、  點著火焰（具體操作見上文第一部分第4點），當溫度上升到100℃時，計時器8開始自動計時，當溫度上升到700℃時，計時器8將自動停止計時并保持（溫度從100℃升到700℃的試驗時間應為23.5±1s）；

5、  記錄升溫時間，檢查合格與否；

6、  進行下次試驗時，必須等溫度下降到50℃以下時，按一下” 測溫復位”6再重復上述操作。
