機柜IPX34試水作業及檢驗指導書
| 機柜淋水測試作業及檢驗指導書 | |||||||||
| 客戶名稱: | 產品名稱: | 淋水時間（分鐘） | 17 | 柜體外形尺寸（長*寬*高）mm | 1290*940*1940 | 柜體重量 | 289 | ||
| 測試位置及其時間 | |||||||||
| 試水順序： | 位置1（3分鐘） | 位置2（3分鐘） | 位置3（2分鐘） | 位置4（3分鐘） | 位置5（3分鐘） | 位置6（3分鐘） | |||
| 測試項目 | 測試要求（時間） | 判斷依據 | 實際測試值 | 是否達標 | |
| 門縫 | L<1000mm | 1min/條 | 機柜門板內側密封條以內無漏水、滲水 | >3min | 是 |
| L>1000mm | 3min/條 | 機柜門板內側不能有通過密封條進入的水滴 | >3min | 是 | |
| 門鎖 | 20S-1min/個 | 門鎖四周五漏水、滲水 | >1min | 是 | |
| 鏈條 | 1min/個 | 鏈條安裝孔處無漏水、滲水 | >1min | 是 | |
| 急停位置 | 20S-1min/個 | 急停位置機柜內側焊機處無漏水、滲水 | >1min | 是 | |
| PC刷卡面板 | 1min-2min/個 | 機柜前門板內側刷卡處無漏水、滲水 | >2min | 是 | |
| SOC亞克力板 | 1min-2min/個 | 機柜內側SOC燈處無漏水、滲水 | >2min | 是 | |
| 鈑金掛槍件 | 20S-1min/個 | 機構內側搶座處無漏水、滲水 | >1min | 是 | |
| 機柜外部部件裝配縫隙 | 1min-2min/條 | 機柜內部無漏水、滲水 | >2min | 是 | |
| 機柜外部拼接焊縫 | 1min-2min/條 | 機柜內部無漏水、滲水 | >2min | 是 | |
| 機柜進、出風口處 | 1min/處 | 機柜內部無漏水、滲水 | >1min | 是 | |

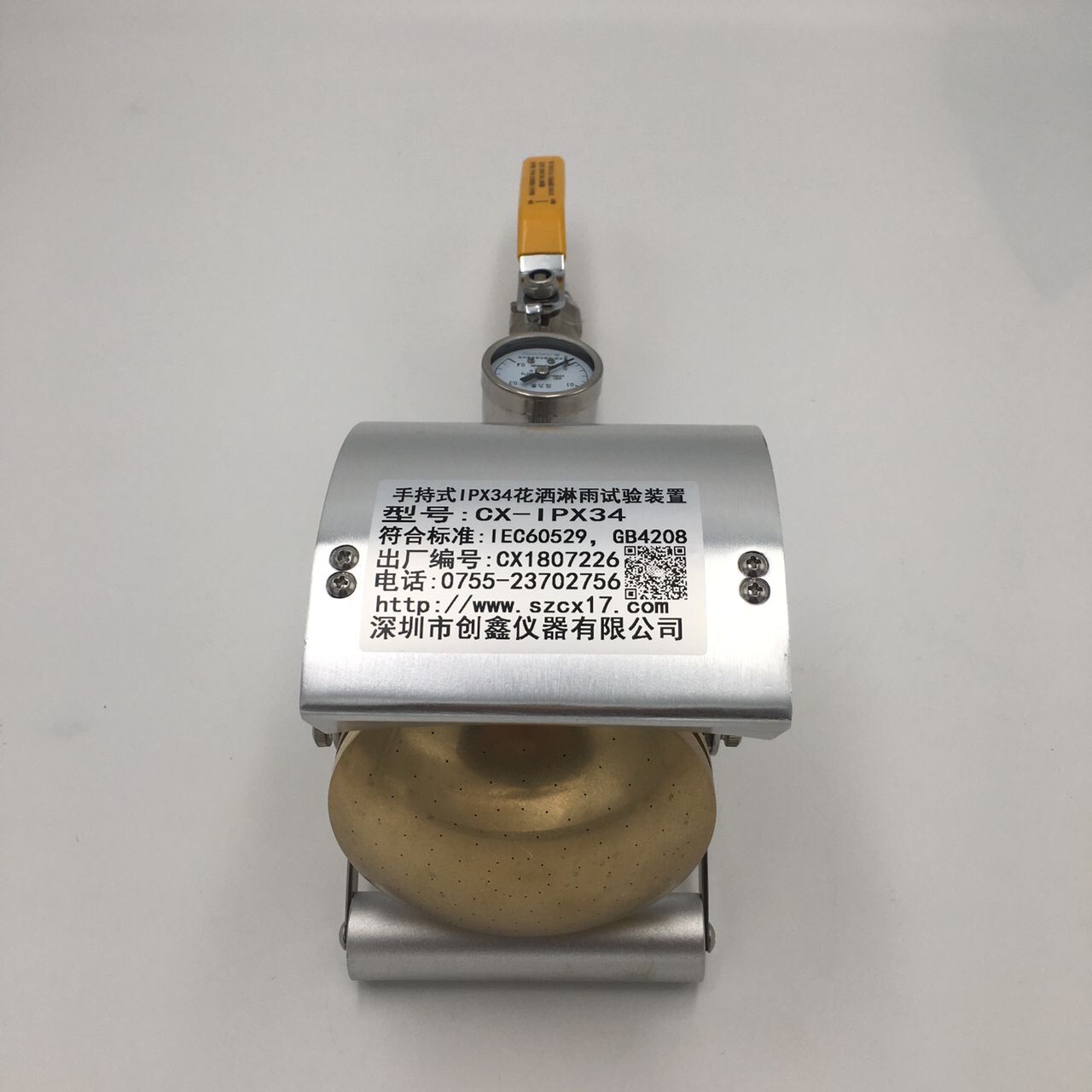

| 其他要求： | 1、防水測試設備為花灑，所需壓力在50Kpa-150Kpa的范圍，試驗期間壓力應維持恒定 | 50Kpa-150Kpa | 是 | ||
| 2、花灑距離設備為0.5M | 0.5M | 是 | |||
| 3、噴水完成并在機柜靜止10min后，將柜體外部縫隙水吹干后開門檢驗 | |||||
