IEC 62552是家用電冰箱性能國際標準，其第一版為IEC62552-2007，該標準不僅包含有電冰箱的容積和制冷性能的測試，還包括門、蓋或抽屜的密封性能、開啟力及耐久性等試驗內容。2015年2月IEC 62552的第二版正式發布，此版標準對IEC 62552進行了重大的調整，從測試內容上，僅保留了容積和制冷性能相關的測試項目，在標準框架上將IEC 62552拆分成3個部分，即IEC 62552-1:2015、IEC 62552-2:2015、IEC 62552-3:2015，第一部分給出了試驗的一般要求，第二部分給出了容積和耗電量外的其他制冷性能的測試方法，包括儲藏溫度、冷凍能力、冷卻能力、降溫等試驗內容，第三部分則給出了容積和耗電量的測試方法。

目前，全球電冰箱產品的性能測試方法標準多數是以該標準的不同版本為基礎，等同或修訂采納該標準，常見國家或地區使用IEC標準采標情況見圖1所示，IEC 62552標準的變化一定程度上代表了國內外冰箱標準的發展趨勢。2020年11月，IEC發布了IEC 62552.1-3:2015的AMD1增補件，該增補件對IEC 62552.1-3:2015中的一般試驗條件、儲藏溫度試驗、冷凍能力試驗、耗電量試驗、容積等內容進行了修訂和完善。

                                              圖1 常見國家和地區采用IEC標準情況

主要技術內容解讀


1.1 一般試驗條件[1]
IEC 62552-1 AMD1中主要對術語定義、試驗室和設備、試驗準備、試驗包及測溫點布置等內容進行完善，其目的是為了標準執行更明確、操作更便利，其中涉及技術內容調整的有以下幾個方面：

1.1.1 明確變溫室在各項測試中的設定
儲藏溫度試驗時，在額定溫度范圍的環境溫度下變溫室宣稱的間室類型均能達到該類型間室溫度的要求；如氣候類型為T型的器具，其變溫室為冷藏室、冷凍室、冰溫室，則額定溫度范圍為16℃～43℃，也就是在該環境溫度范圍內的任意溫度下，變溫室可以達到宣稱的冷藏室、冷凍室、冰溫室溫度的要求。






冷卻能力試驗時，如果變溫室可以做為冷藏室使用，則在冷卻能力試驗時變溫室調節成冷藏室進行測試。

冷凍能力和負載溫度回升試驗時，如果變溫室可以做為三星或四星級室使用，則設定為三星或四星級室進行測試。

耗電量、凝露和制冰能力試驗時，應調節變溫室至最高能耗類型下進行測試；需要注意的是，耗電量測試時，如果變溫室可以在多種間室類型下運行，則除了最大能耗間室類型的耗電量需要測試，其他間室類型下的耗電量也應進行測試。
1.1.2 明確不同凍結點的試驗包使用情況

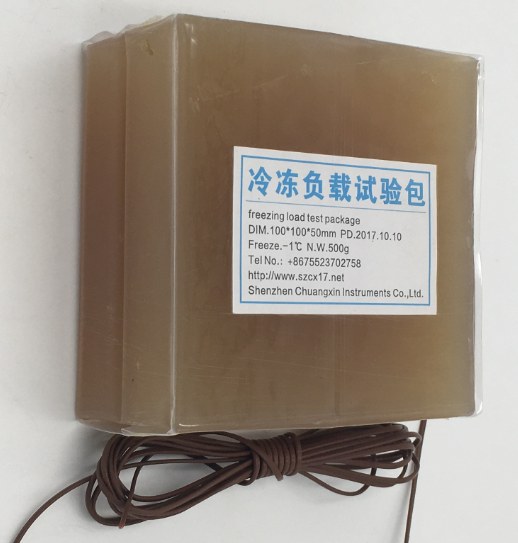

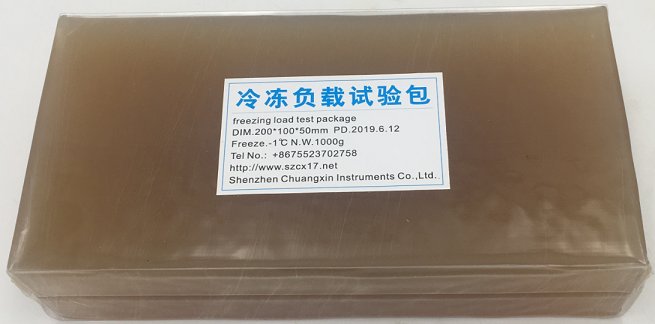

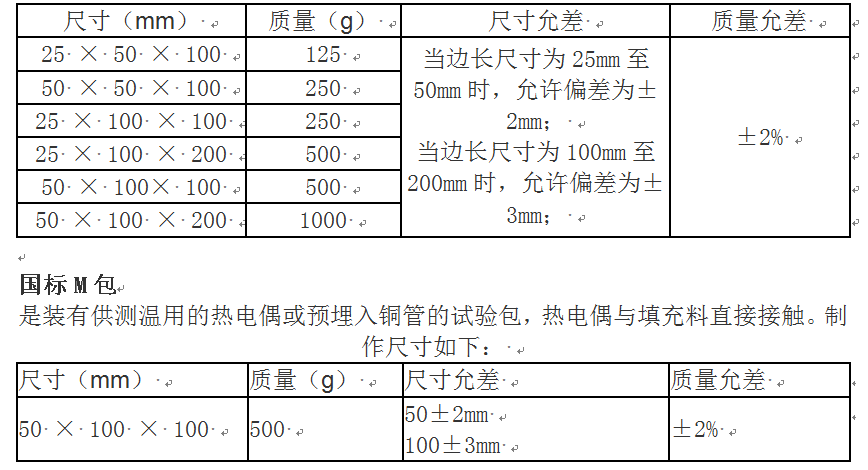

在IEC 62552-1:2015中，規定了-1℃和-5℃兩種凍結點的試驗包，IEC 62552-1 AMD1則明確這兩種包的使用情況：

（1）明確規定下述試驗時非冷凍食品儲藏室中僅-5℃的試驗包可以使用：

①冷凍能力試驗非冷凍食品儲藏室；

②儲藏溫度試驗時冰溫室內；

③冷卻能力試驗時的冷藏室內。

（2）-1℃試驗包僅可以在下述情況下使用：

①冷凍能力試驗時的冷凍負載；
②一星級室內；
③負載溫度回升試驗。
除上述特殊規定外，其他情況下-1℃或-5℃試驗包均可使用。

1.1.3 測溫點布置時位置確定方式調整

測溫點的使用上沒有變化，僅僅是為了布點方便，在測溫點確定時間室深度、寬度確定發生變化，詳見圖2、圖3所示（此處僅給出了代表性的測點位置確定的變化示意圖，更多細節上的變化可以見標準原文）。

圖 2深度方向示意圖對比
圖3 冰箱頂部為坡度其TMP12變化對照圖
從圖2可以看出，由于深度的調整，在測溫點布置的時候，會影響中心點和靠近門體位置的兩個測點，整體來說這幾個點更靠近冰箱后內壁方向。

從圖3可以看出，IEC 62552-1:2015中抽屜內三個測溫點布置時，三個點用一個寬度和深度，而IEC 62552-1AMD1:2020則規定在這三個點所在高度分別測量寬度和深度。
1.2 儲藏溫度試驗[2]
IEC 62552-2 AMD1:2020中對儲藏溫度試驗內容的調整主要包括兩個方面：

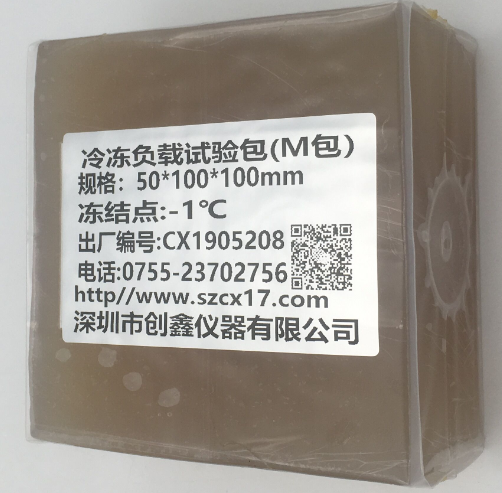

1.2.1 明確M包的數量以及試驗包和M的擺放位置
表1給出了儲藏溫度試驗時冰溫室內試驗包和M包數量的要求。從表1可以看出，冰溫室試驗包的數量與間室的容積有關，最少放置2塊試驗包，最多10塊試驗包。圖4則給出了試驗包的放置位置及順序，按照圖4中的編號，先放置M包，當M包達到最大數量后再放置試驗包，比如一個容積為100L的冰溫室，其需要放置試驗包數量為10塊，其中5塊M包，M包的放置在圖4中編號1～5的位置，從第6塊開始放置剩下的5塊試驗包。
圖4 試驗包的放置位置及順序

1.2.2 抽屜底部不平整時試驗包的放置

當抽屜底部存斜度時，如果每100mm的傾斜低于15mm，則可以放置一塊試驗包，如果每100mm的傾斜大于15mm，則不再放置試驗包，詳見圖5示意圖。

圖5 抽屜底部有傾斜時正確與錯誤試驗包放置對照

1.3 冷凍能力試驗[2]
IEC 62552-2 AMD1:2020中對冷凍能力試驗的調整主要是明確冷凍能力試驗時蓄熱裝置的位置、明確冷凍負載和壓倉負載的要求、明確冷凍負載中M包數量要求以及冷凍時間的確定，具體如下：
1.3.1 蓄熱裝置要求


明確在進行冷凍能力試驗時按照制造商的說明書有特定位置的蓄熱裝置放置在位，無特定位置的蓄熱裝置取出。

1.3.2 冷凍負載和壓倉負載的要求
（1）最小數量的壓倉負載堆被取出；

（2）除下述情況外，冷凍負載堆的高度為2塊（如圖6a所示）：

①如果冷凍負載是奇數組成，則允許出現一塊的包堆，如圖6b所示；

②如果要被取出的壓倉負載僅有一塊，則允許用冷凍負載來替代該塊壓倉負載；

③如果要被取出的壓倉負載堆有6塊或以上的試驗包，則按照向上圓整的原則用一半的冷凍負載包來替換。如需要被取出的壓倉負載包堆為6塊，則用3塊的冷凍負載包堆來替換，如圖6c所示，若壓倉負載包堆為7塊，則用4塊冷凍負載包來替換。

圖6 冷凍負載堆的放置示意圖

④最小壓倉負載數量為1塊；
⑤冷凍負載應平放；

⑥冷凍負載的放置應考慮說明書對冷凍位置的要求，如果說明書沒有規定則放置在最容易凍結的位置；


⑦冷凍負載與壓倉負載之間至少要保留15mm間隙，允許在相鄰包堆之間使用間隔器，但不允許使用其他間隔方式。

1.3.3 冷凍負載中M包數量要求

M包應均勻分布在冷凍負載中并且至少有一塊盡可能接近幾何中心，M包的數量應符合表2的規定。

1.3.4 冷凍時間的確定
冷凍時間是確定冷凍能力的關鍵因素之一，其值直接影響冷凍能力的結果。在進行冷凍能力試驗時，會涉及到兩個時間，一是所有冷凍負載瞬時算術平均溫度到達-18℃的時間，另一個是所有冷凍負載瞬時算術平均溫度到達-18℃的時間且其他間室的溫度和壓倉負載的溫度也能滿足標準的要求時的時間。實際測試時，這兩個條件往往不是同時達到，因此，以哪個條件作為最終的冷凍時間，IEC 62552-2:2015中沒有明確地描述，而在IEC 62552 AMD1:2020則進一步明確，兩個條件都達到時的時間作為最終的冷凍時間。

1.4 降溫試驗
降溫試驗的變化主要是環境溫度的變化，IEC 62552-2:2015規定的環境溫度為43℃，而IEC 62552 AMD1:2020中的環境溫度則是按照電冰箱的宣稱氣候類型來定，如電冰箱的氣候類型為ST型，則進行降溫試驗時環境溫度為38℃，這樣與產品的設計環境溫度保持一致。






1.5 耗電量試驗[3]
耗電量試驗技術內容的調整主要涉及2個方面：

（1）無霜制冷器具按照DF1進行計算耗電量增量[4]時，將化霜的增量的計算細化，將化霜加熱器產生的增量去除掉，而僅考慮由于化霜而產生的耗電量增量，由于該部分的調整，使得代表性化霜及恢復期耗電量增量的取值發生變化，進而也影響裝載過程中額外消耗電能的計算。
（2）化霜類型為壓縮機運行時間型的器具，其化霜間隔確定公式調整。
1.6 容積
容積計算內容的調整主要涉及如下內容：
（1）容積計算時需要去除掉的容積除了控制器及其內部部件、蒸發器的容積、為了制冷或運行所需的風道、門內部模塑成型的擱架外，還明確了間室或子間室的隔板的容積，平均厚度大于5mm的隔板認為是絕緣隔板。
（2）內部裝配計算在容積內，如擱架、可移動的隔板、容器、內部的燈罩及燈以及便利功能區。
（3）蒸發器容積計算時針對制冷擱架，如果制冷擱架距離冰箱上部或下部的空間小于50mm，則這些空間算作蒸發器的容積，而所有制冷擱架視作不在位，也就是說，在間室容積計算時，所有制冷擱架的容積不用去除掉。
（4）裝有壁式蒸發器和板式蒸發器的非冷凍食品儲藏室內的風扇以及風扇軸，算作蒸發器的容積，也就是需要從間室容積中去除掉。
（5）間室內的子間室或部分容積計算時的特殊要求，舉例如下，圖7中a表示子間室有內壁來包圍子間室，則子間室的容積為內壁外圍所包含的容積，圖7中b沒有內壁包圍，則與其相鄰間室的區分為中心的一半。標準中還給出了其他類似結構的計算圖例，這里不再一一列舉。


圖7 子間室或部分容積計算示意圖

2
典型國家或地區對IEC 62552 AMD1的采用情況

IEC 62552.1-3:2015的AMD1增補件的發布，使得IEC62552出現了3個版本，由于AMD1增補件自2015年2月后便開始修訂，在此期間我國、澳洲、歐盟等相繼發布其采用IEC標準的國家或地區標準。在采標過程中，對AMD1中部分內容都有一定的采用，比如變溫室在各項測試中的設定，是由我們國家提出的提案，我國在修訂GB/T 8059時已經將該部分內容完善在標準中，又比如針對耗電量計算方法的變化，是由澳洲提出，這部分內容在澳洲2018版的能效標準AS/NZS4474:2018也已體現，而歐盟最新版標準2020年發布，此時IEC 62552.1-3:2015的AMD1增補件的技術內容已確定，歐盟標準對IEC增補件的采用內容最多，中國、日本、澳洲、歐盟對IEC 62552 AMD1的采用情況見表3所示。
3
結束語

IEC 62552.1-3:2015的AMD1增補件中測溫點布置、容積耗電量計算方法變化、降溫試驗環境溫度變化以及冷凍能力冷凍負載和壓倉負載要求的變化，都會對測試結果產生一定的影響，我們在執行使用不同國家的標準時，一定要按照相應標準的要求來執行。

世界上許多國家已經采用IEC 62552-2015版標準，后續還會有更多的國家來采用該標準，IEC 62552的變化也是許多國家和地區標準修訂的方向，因此相關人員及早了解IEC62552 AMD1:2020標準，對后續執行標準及了解其他國家和地區標準動向都會有一定的幫助。
