GB 9706.1-2016 醫用電氣試驗儀器設備清單

序號	設備	單位
1	標準試驗指、試驗針、無關節試驗指、試驗鉤、試驗棒、圓棒	套
2	彈簧沖擊錘	臺
3	電源線防護套彎曲試驗裝置	臺
4	電源線拉力扭力試驗機	臺
5	人體重量靜力工裝	臺
6	人體重量模型	臺
7	腳踏壽命工裝	臺
8	球壓試驗裝置	臺
9	電熱烘箱	臺
10	電動水壓泵	臺
11	60cm溫度測試角	臺
12	1m溫度測試角	臺
13	3m溫度測試角	臺
14	電動穩定臺	臺
15	數顯游標卡尺	個
16	千分尺	個
17	砝碼	套
18	穩定性測試工裝	套
19	富氧火花燃燒試驗工裝套組	套
20	空氣袋壽命測試工裝	臺
21	測功機	套
22	測試線圈和耦合器	套



主要技術參數

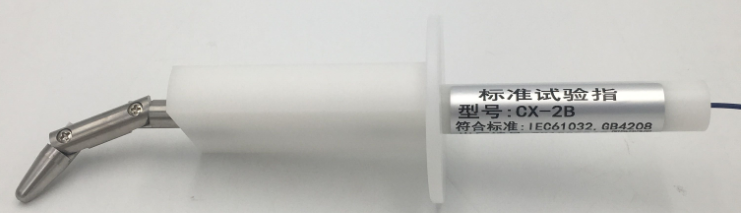

一、標準試驗指、試驗針、無關節試驗指、試驗鉤、試驗棒、圓棒

• 數量：1套
• 技術要求：

1.1 ★符合GB9706.1，GB4793.1版標準要求；

1.2 ★材料：不銹鋼；

1.3 標準試驗指：滿足GB9706.1-2007中圖7要求和GB4793.1-2007中附錄B要求；

1.4 試驗針：滿足GB9706.1-2007中圖8要求；

1.5 無關節試驗指：尺寸和標準試驗指相同；

1.6 試驗鉤：滿足GB9706.1-2007中圖9要求；

1.7 試驗棒：直徑4mm，長度100mm；

1.8 圓棒：滿足GB4793.1-2007要求，直徑12mm，施力端為半球面；

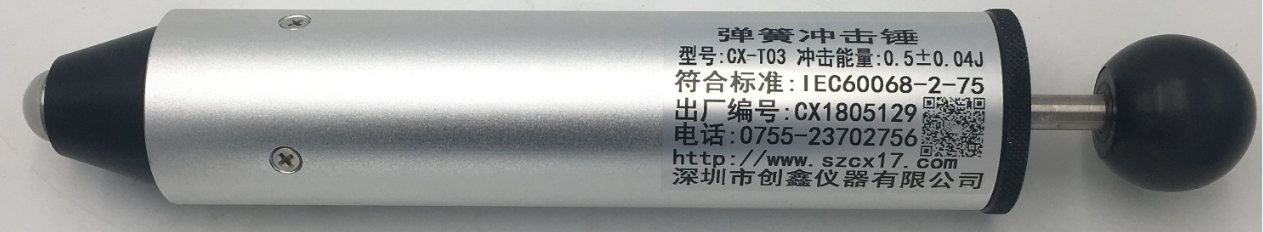

二 彈簧沖擊錘

2.1 ★符合GB9706.1版標準要求；

2.2 ★沖擊能量：0.5J±0.05J；

2.3 主體組件質量： 1250g；

2.4 沖擊組件包括：錘頭、錘柄軸和擊發球形柄，總質量250g；

2.5 錘頭為聚酰胺制的半球形面，半徑為10mm，洛氏硬度為HRC100；

2.6 錘頭固定在錘柄軸上，錘頭頂端在沖擊件釋放時與圓錐體前端面相距20mm；

2.7 圓錐體質量60g；

三 電源線防護套彎曲試驗裝置

3.1 ★符合GB9706.1和GB4706.1標準試驗要求；

3.2 ★品牌PLC控制器：16點輸入14點輸出，內置16000 步EEPROM （程序容量4000 步），響應時間10ms, 晶體管輸出，通過CE認證；需提供制造商產品資料中佐證內容；

3.3 ★品牌觸摸屏進行操作，7寸彩色，分辨率800*480，通過CE認證；需提供制造商產品資料中佐證內容；

3.4 ★伺服電機加行星減速機驅動方式，帶動樣品夾具左右擺動，不需機械調節，需提供設備核心部件清單或設計圖中佐證內容；

3.5伺服電機：高慣量,額定轉矩2.39 N m，堵轉轉矩2.86 N m，瞬時大轉矩 8.36N m，額定轉速3000 r/min，轉速 6000r/min；

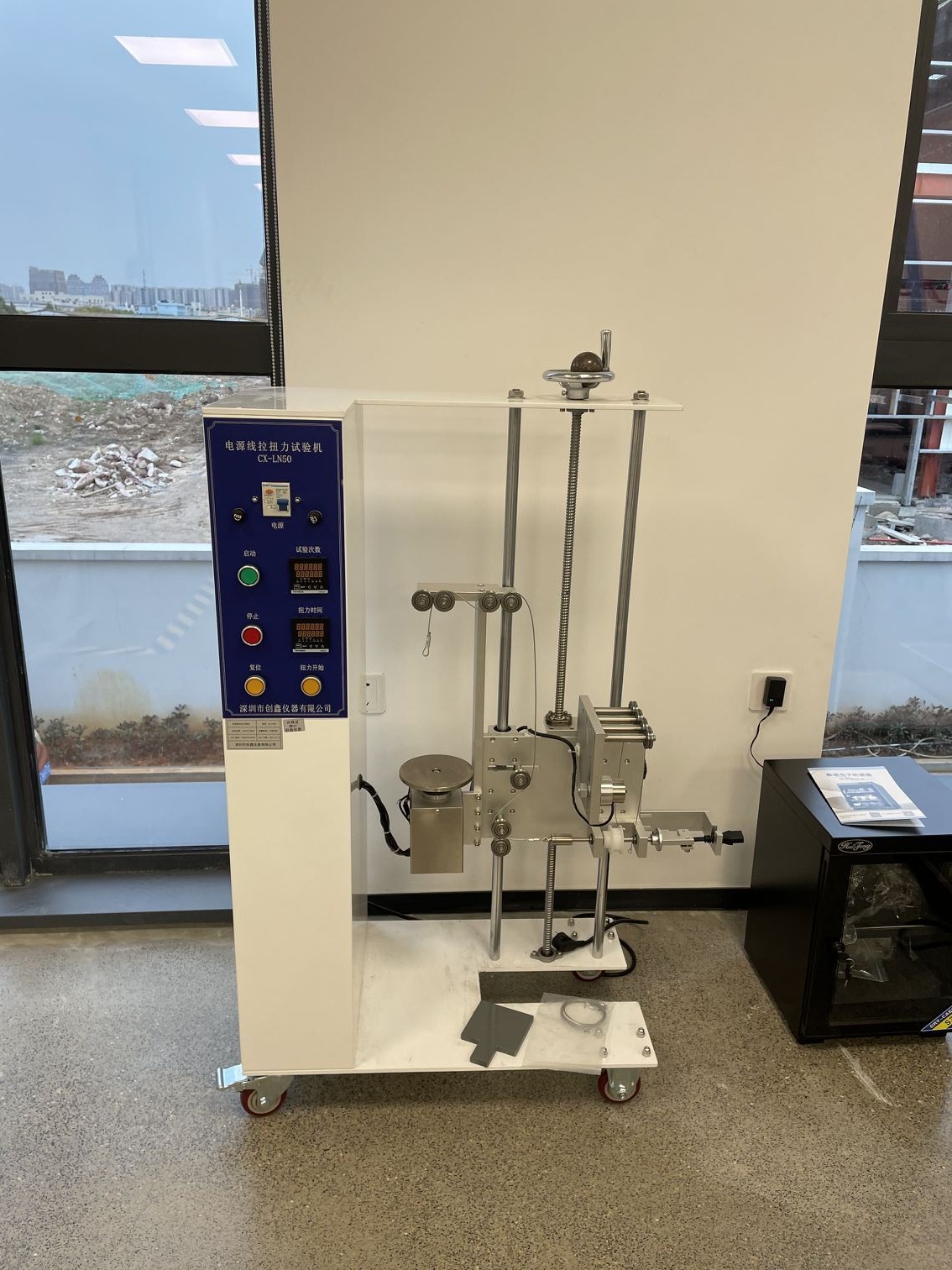

四、電源線拉力扭力試驗機

4.1 ★符合GB 9706.1 版標準試驗要求；

4.2扭力傳感器控制試驗扭矩，0.001到1N.m任意可調，精度0.3%，分辨率0.001N.m；

4.3 試驗拉力采用砝碼組合方式，配組合砝碼（10N、20N、30N、60N）一套，砝碼精度2%；

4.4 拉力試驗次數：0～9999 次內可預置，可預設、查看工作次數,并自動計數；

4.5 每次扭力時間：1分鐘；

4.6 夾線軸心可上下可調，行程600-900mm；

4.7 拉力受力時間：1秒，采用電動實現，需保證；





五、人體重量靜力工裝

5.1 ★符合YY1057和GB9706.1-2020標準試驗要求，用于腳踏開關加載力試驗；

5.2 ★采用電機+傳動絲桿+力傳感器加載方式，需提供設備核心部件清單或設計圖中佐證內容；

5.3 步進電機：靜力矩12.0 N﹒m，

5.4 蝸輪減速機 優速度1:80

5.5 拉壓力傳感器 精度0.03%

5.6 力傳感器顯示方式：數顯，分辨率0.1N；

5.7 力值控制精度：≦3%；



六、腳踏壽命工裝

6.1 ★符合YY1057醫用腳踏開關通用技術條件版標準試驗要求，用于腳踏開關壽命測試；

6.2 試驗次數 ：0～999999次可設；

6.3 試驗速率：0～30次/分鐘可設；

6.4 駐留時間：0.0～2.0s可設 ；

6.5 施力10N～50N可調；

6.6 力值精度：0.1N；

6.7 ★采用品牌PLC控制，8點輸入6點輸出，內置16000 步EEPROM （程序容量4000 步），響應時間10ms, 晶體管輸出，通過CE認證，需提供制造商產品資料中佐證內容；

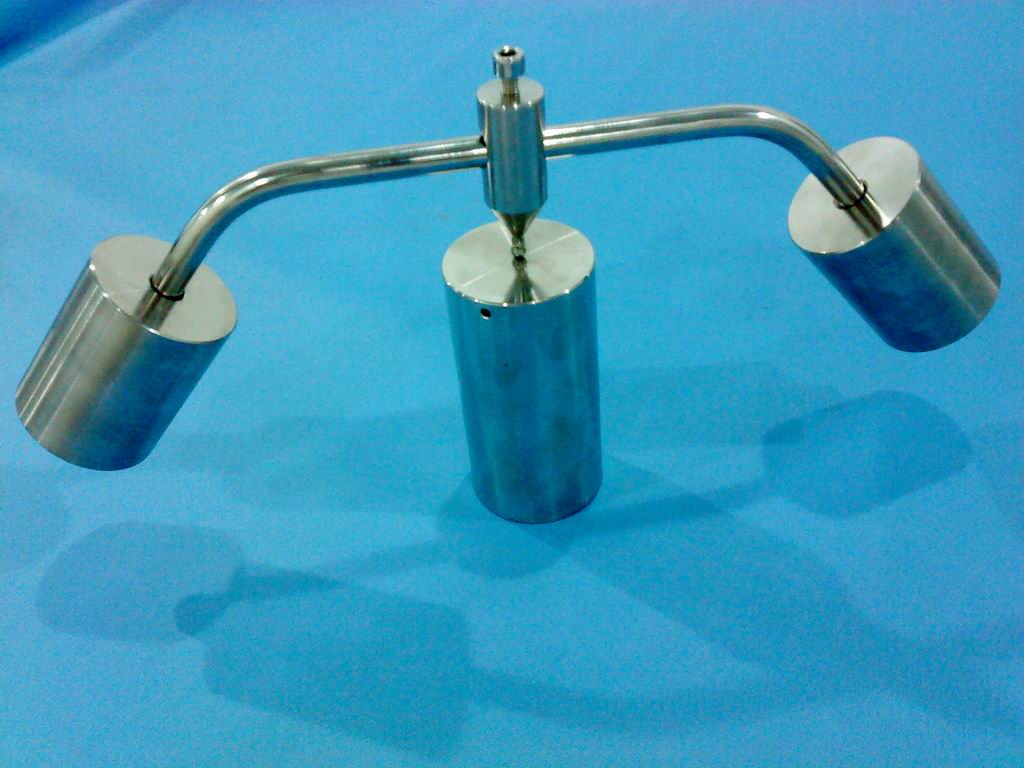

球壓試驗裝置

• 技術參數：

2.1 ★滿足GB9706.1，GB4793.1版標準要求；

2.2 負載：20N±0.2N

2.3 鋼球：軸承鋼R2.5mm    ISO 3290

2.4 材質：304不銹鋼

2.5 支座：Ф50X100  Ф2.5X25

2.6 ★配K型熱電偶和耐高溫手套；

2.7 ★便攜式安全箱包裝，全新PP工程塑料，IP67防水防塵，抗震耐壓；





電熱烘箱

1. 數量：1臺；

2. 技術要求：

2.1 ★標稱內容積：≥165L

2.2 大功率/負荷電流：2000W/9.6A @220V 50Hz；

2.3 工作環境溫度： +5～+35℃

2.4 加熱方式：LC強制熱風循環，風機：離心風機

2.5溫度范圍：環境溫度+20℃到+250℃

2.6 ★溫度波動度：±1℃，需提供制造商產品資料中佐證內容；

2.7 ★溫度均勻度：±2℃@+100℃，±4℃@+200℃，±6℃@+250℃，需提供制造商產品資料中佐證內容；

2.8 升溫時間：環境溫度到 +250℃在100min以內

2.9 外壁材料：防銹處理冷軋鋼板，表面噴塑加工，內壁材料：鉻-鎳不銹鋼板，表面研磨加工

2.10 絕熱材料：玻璃棉

2.11 管狀盤形加熱器，加熱功率不低于2000W；

2.12 試驗門有觀察窗：耐高溫鋼化玻璃





電動水壓泵

2.1 ★電機驅動，由泵體、開關、壓力表、水箱、電機等組成；

2.2 ★額定壓力≥2.5MPa

2.3 流量：≥180L/H

2.4 電機功率：≥0.15KW,220V；

2.5 進水管帶濾網，配安全溢流閥；

2.6 ★壓力可旋鈕調節；

2.7 水壓表精度：≤1.6

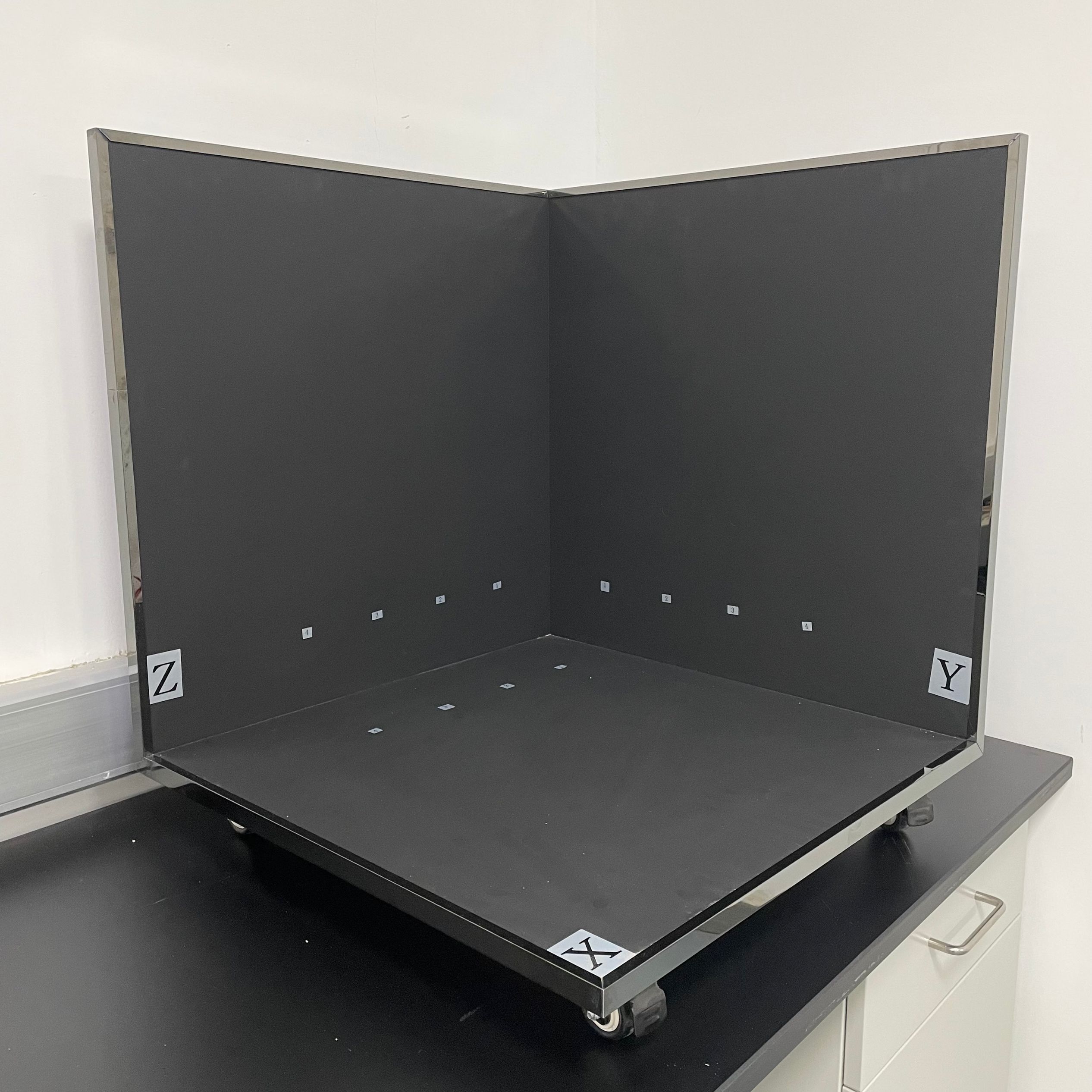

60cm溫度測試角



2.1 ★符合國家標準GB4706.1和GB9706.1版標準試驗要求；

2.2 三面板結構，尺寸60cm*60cm*60cm；

2.3 膠合板厚度約20mm，正面涂無光黑漆，背面貼灰色膠片板；

2.4 每面板布置20個測溫點，共計60個測溫點

2.5 ★測溫點：直徑15mm,厚度1mm涂成黑色的黃銅片

2.6 配歐米伽K型熱電偶線和母插，將熱電偶全部引出在接線排上

2.7 ★K型歐米伽熱電偶，直徑<0.3mm，聚四氟乙烯鐵氟龍PFA,絕緣層耐溫-200℃到260℃,線芯直徑:2X0.255mm

2.8 ★溫度測試角承重≥100kg
