GB4706.家用電器耐熱和耐燃的試驗要求與測試方法

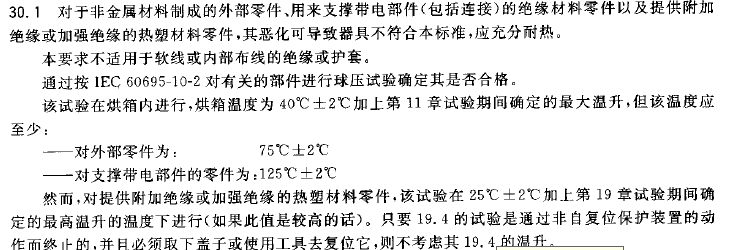

GB4706.家用電器耐熱試驗求：

基本簡介：

1、根據GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、 IEC60695-10-2：2003等標準制作而成。

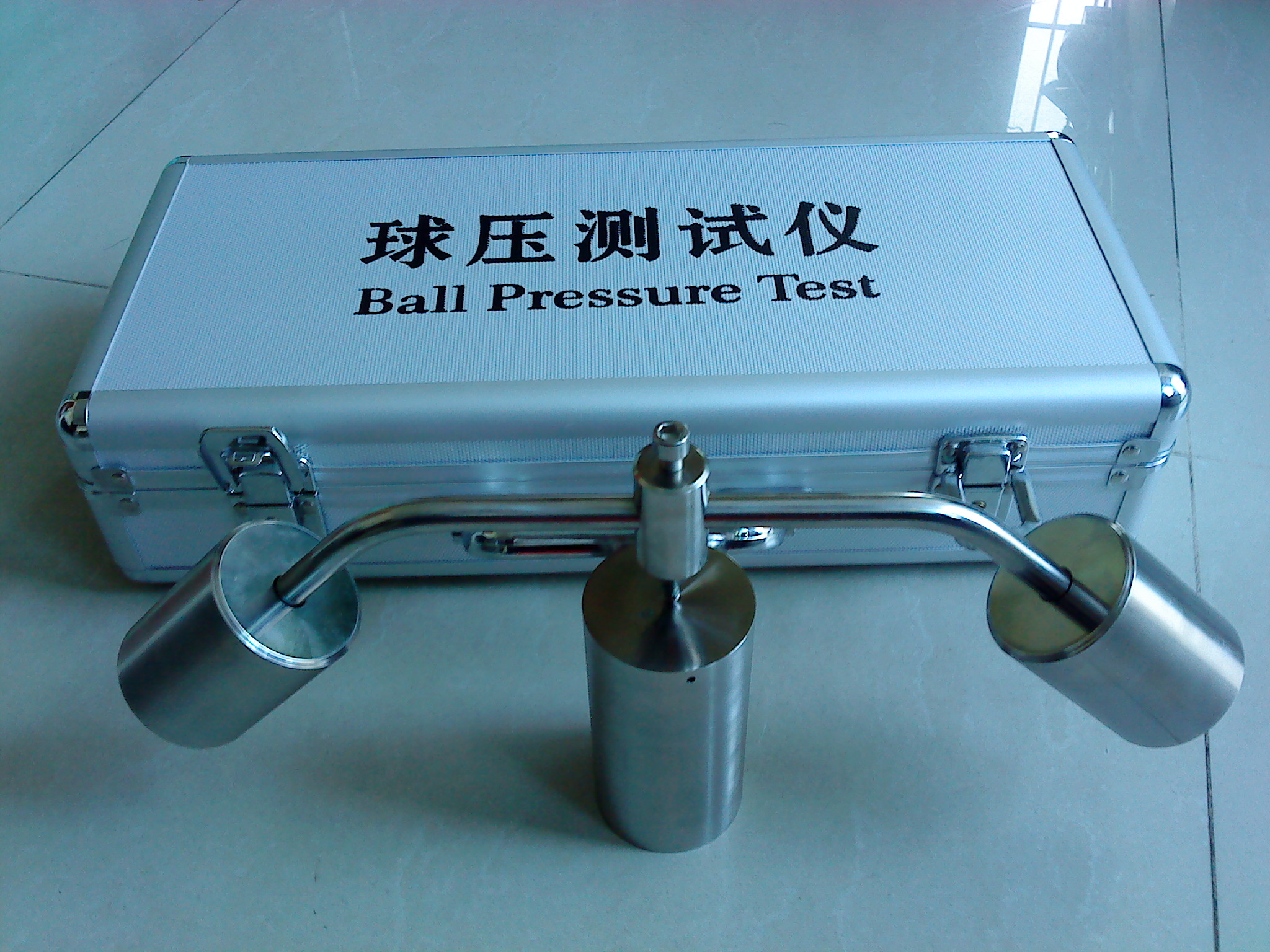

2、球壓試驗是將規定鋼球 (R2.5mm) 和總試驗力 20N±0.2N 的球壓試驗儀，壓在呈水準狀態且置于加熱箱內的試品表面上，在試品規定的溫度下經60min+2min/0min后，將試品快速(<10s)浸入20℃±5℃水中冷卻6min±2min ，從水中取出 3min 內測量試品表面壓痕直徑，視壓痕直徑是否超過 2mm 來評定試品在該規定的溫度下的耐熱變形能力。

技術參數：

1、球直徑：5mm (R2.5mm)

2、總試驗壓力：20N±0.2N

3、樣品支座：直徑50mm、長度100mm 實心不銹鋼圓柱體

4、制作材料：全部采用不銹鋼材料

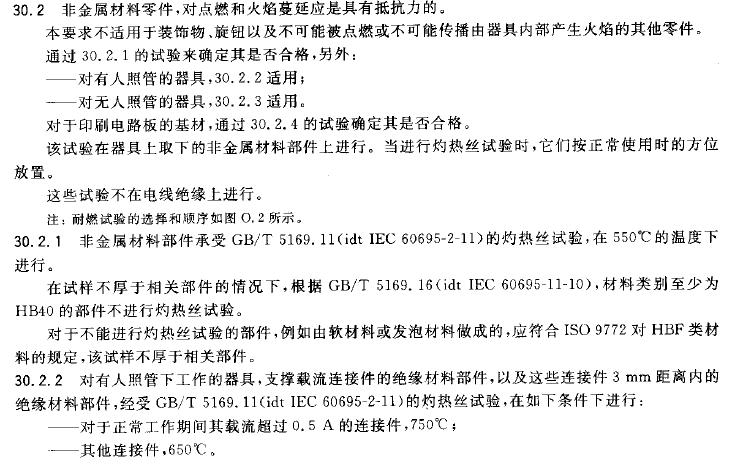

GB4706.家用電器耐燃的試驗要求與測試方法

基本簡介：

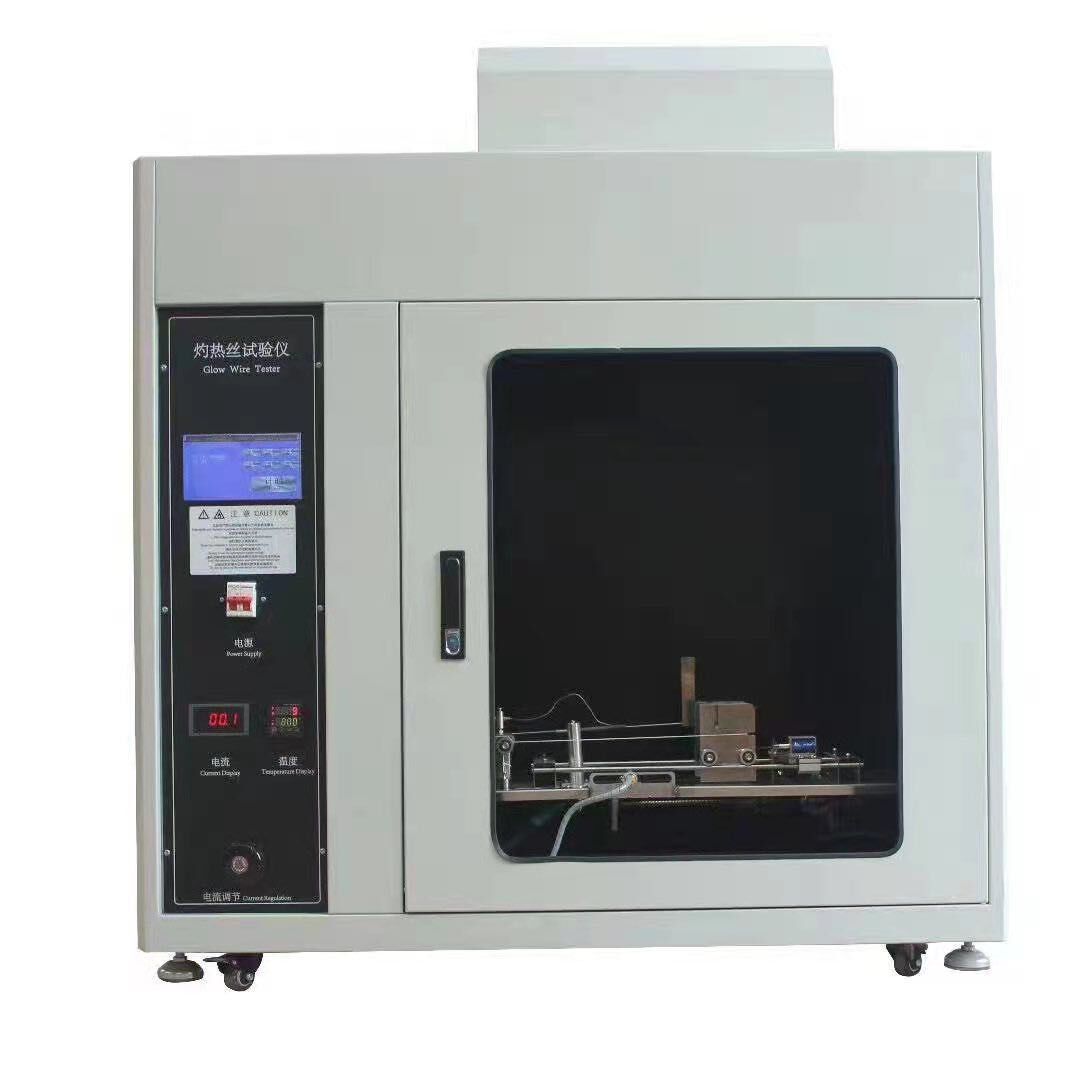

1、灼熱絲試驗是 IEC60695-2-10、UL 746A 、GB/T5169.10、GB4706.1等標準規定使用無火焰起燃源程序仿真試驗項目。

2、灼熱絲試驗儀將規定材質(Ni80/Cr20)和形狀的電熱絲（Φ4 mm的鎳鉻絲）用大電流加熱至試驗溫度 ( 550 ℃ ～ 960 ℃ 1min 后，以規定壓力 (1.0N) 垂直灼燙試品 30s ，視試品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；測定固體絕緣材料及其它固體可燃材料的起燃性、起燃溫度 (GWIT) 、可燃性和可3燃性指數 (GWFI) 。

3、灼熱絲試驗儀適用于照明設備、低壓電器、電工儀表、等電工電子產品及其組件部件的研究、生產和質檢部門。

技術參數:

1、 灼熱絲溫度： 500~1000℃±2℃連續可調

2、 灼熱時間：   0-999.9s±0.1s可調 (一般選擇為30s)

3、 起燃時間：   0-999.9s±0.1s，自動記錄，手動暫停

4、 熄滅時間：   0-999.9s±0.1s，自動記錄，手動暫停

5、 熱 電 偶：Φ0.5mm進口鎧裝（K型）熱電偶

6、 灼 熱 絲：Φ4 mm的鎳鉻絲

7、 燙入深度：7mm±0.5mm

8、 樣品壓力：1N±0.2N

9、 試驗速度：14mm/s 。

10、試驗背景：黑背景。

11、試驗過程：試驗程序自動控制，獨立抽風
