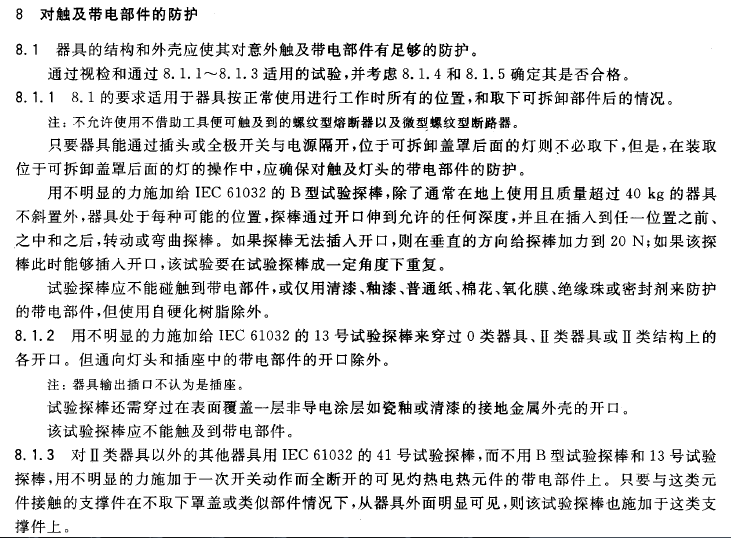

GB4706家用電器對觸及帶電部件的防護試驗要求

標準試驗指針銷
基本簡介：
1、根據GB4706.1、GB2099.1及相關 IEC、 UL等相應條款制作而成。
2、標準試驗指針銷是進行家用和類似用途電器防觸電保護試驗的必備器具。

技術參數：

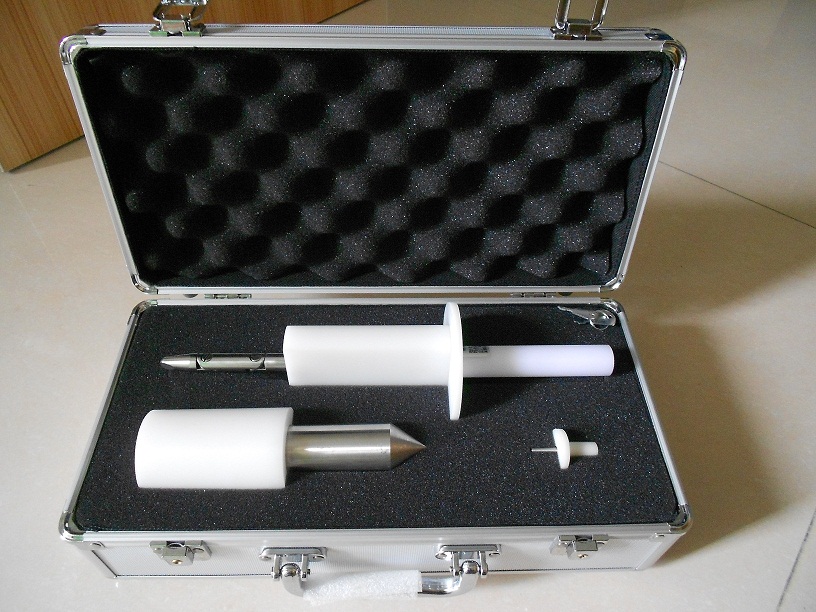

試驗指針銷由三件套組成：

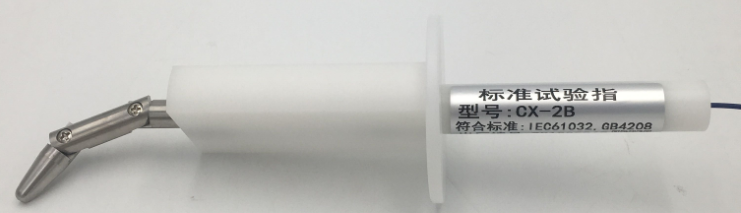

一、B類試驗彎指（B類試驗探棒）
1、彎指直徑：12 mm
2、彎指長度：80mm（三節總長度）
3、擋板直徑：50mm
4、擋板長度：100mm
5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2

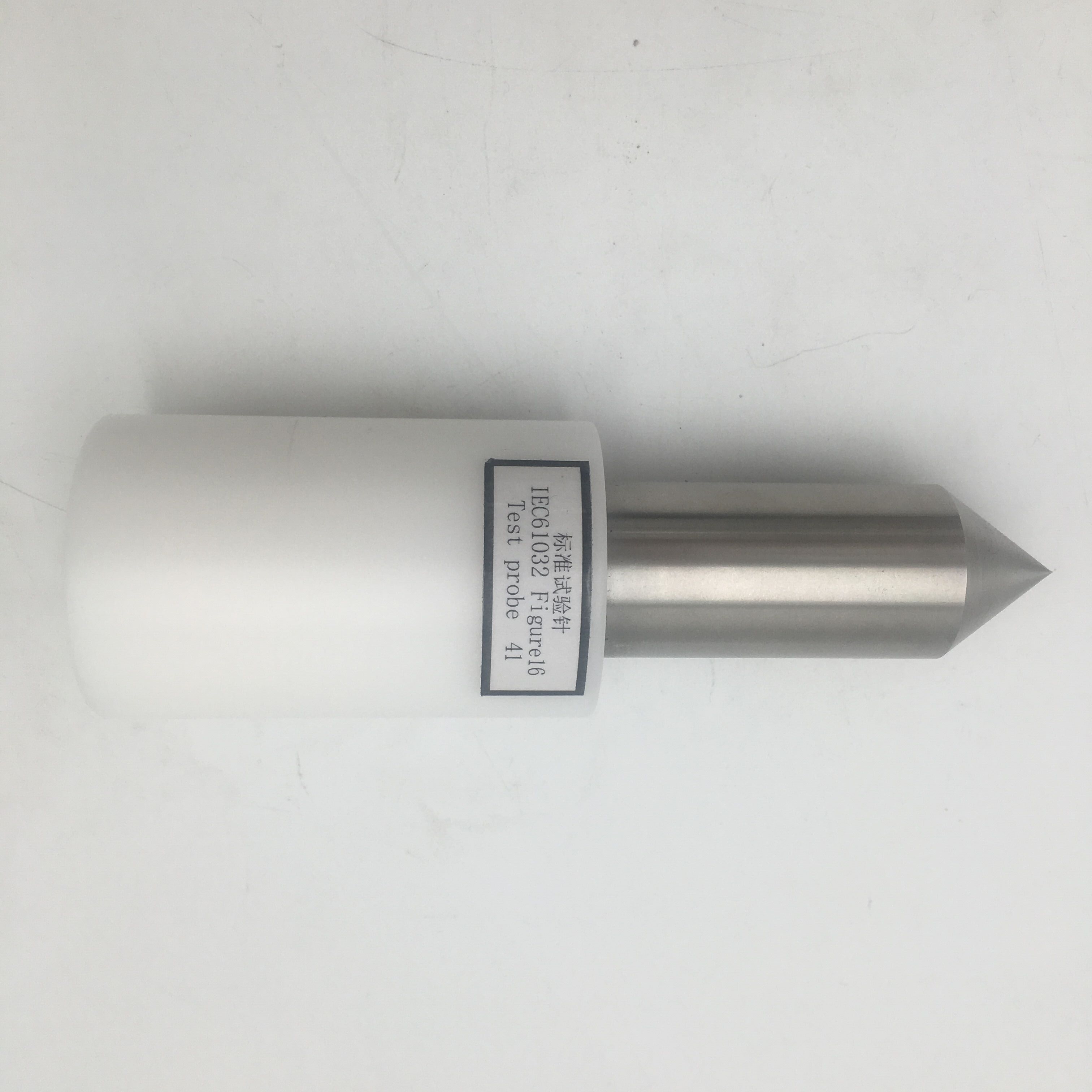

二、試驗針（41號試驗探棒）
1、探棒直徑：30mm
2、探棒長度：80mm
3、手柄直徑：50mm
4、手柄長度：80mm
5、參考標準：IEC61032：1997 圖16

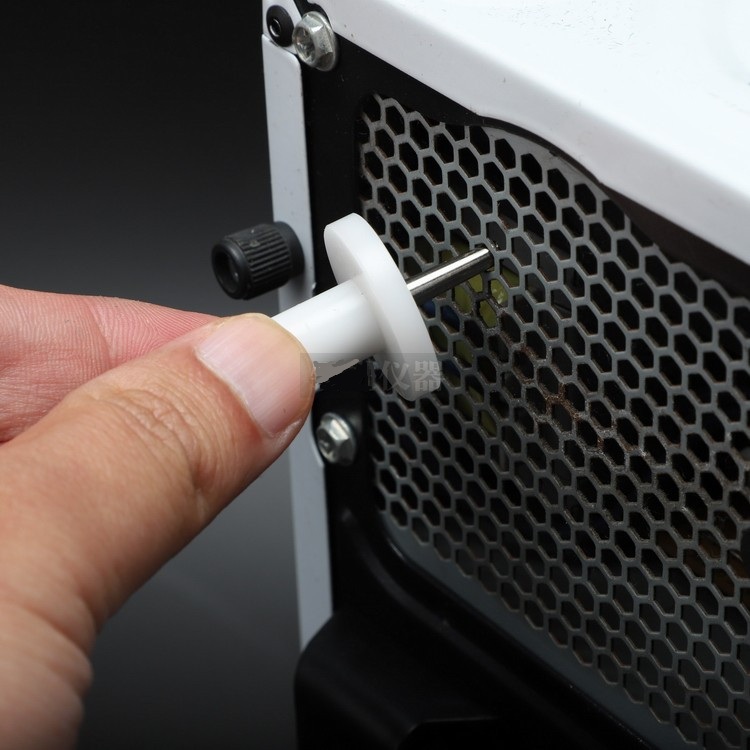

三、試驗銷（13號試驗探棒）
1、探棒直徑：頭部3mm，尾部4 mm
2、探棒長度：15mm
3、擋板直徑：25mm
4、擋板厚度：4mm
5、參考標準：IEC61032：1997 圖9



IP試驗電源指示器
一、用途
本低壓電源指示儀主要為檢驗家用和類似用途電器產品及插頭插座等電器附件防觸電項目提供低電壓電源。以保證產品在任何正常使用的過程中對意外觸及帶電部件有足夠的安全防護。
二、技術規格
 輸入電壓：AC220V 50HZ  1A
 輸出電壓：AC 45V 50HZ

IEC60335-1(GB4706.1)標準配套方案


序號 名稱
1 關節試驗指
2 試驗針
3 試驗銷
4 試驗直指
5 試驗指甲
6 帶手柄的鋼球
7 測試探針
8 測試探針
9 接觸指示器
10 試驗鋼球
11 耐壓絕緣電阻測試儀
12 接地/電阻測試儀
13 泄漏電流測試儀
14 電參數功率儀
15 球壓裝置
16 彈簧沖擊錘
17 灼熱絲測試儀
18 漏電起痕測試儀
19 針焰試驗儀
20 水平垂直燃燒儀
21 推拉力計
22 扭力螺絲起子
23 扭力扳手
24 爬電距離量規
25 電源線拉力扭轉測試儀
26 電源線彎折測試儀
27 導線受損程度測試儀
28 插頭插座壽命試驗機
29 開關按鈕壽命試驗機
30 旋轉開關壽命試驗機
31 接觸壓降測試儀
32 平衡稱（直插式試驗設備）
33 鋼針劃痕試驗機
34 自動卷線器耐磨（電話機聽筒線伸縮）試驗機
35 控制器及小家電產品印刷體耐磨試驗機
36 穩定試驗機
37 滾桶跌落試驗機
38 繞組溫升測試儀
39 恒溫恒濕箱
40 標準試驗角
41 交頻電源
42 溫濕度記錄儀
43 功率分析儀
44 老化試驗箱
45 滴水試驗裝置IPX1、2
46 擺管淋水試驗裝置IPX3、4
47 手持式淋水噴頭IPX3、4
48 防噴水試驗裝置IPX5、6
49 灌水試驗裝置
50 砂塵箱
51 靜電放電發生器
52 射頻輻射電磁場抗擾度測試
53 快速瞬態脈沖群抗擾度測試
54 抗雷擊浪涌測試
55 射頻傳導抗擾度測試
56 電壓暫降、短時中斷、漸變抗擾度測試
