GB4943.1附錄A4熱絲引燃試驗儀

一、符合標準及條款

GB4943.1-2001《信息技術設備安全第1部分 通用要求》附錄A4、

GB14048.1-2012《低壓開關設備和控制設備 第1部分：總則》M.1、

IEC60950-1 、IEC60947-1:2011、IEC60695-2-20

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：信息技術設備、低壓開關設備和控制設備零部件

試驗用途：適用于信息技術設備、低壓開關設備和控制設備零部件的材料進行著火危險試驗，仿真灼熱組件或超載電阻之類的熱源或點火源在短時間所造成的熱應力。

測試原理：熱線圈引燃試驗采用特定尺寸(ф0.5mm長250mm)和特定材質(Ni80/Cr20)的電熱絲，經規定發熱功率(0.26W/mm)和規定時間(8s～12s)預退火后，按一定的繞線張力(5.4N)和一定的繞線間距(6或6.35mm)在試品上繞5整圈，將繞有電熱絲的試品在規定發熱功率下(0.26W/mm)試驗至120s，以試品是否引燃或起燃時間來對其著火危險性進行評定

結構及特點：箱體結構，自帶通風柜。

使用環境：電源：?jiǎn)蜗郃C220V±10％、50／60Hz

環境溫度：10℃～35℃ 相對濕度：30％～90％

三、主要性能指標

控制操作方式：電器控制，按鍵操作（可選PLC控制觸摸屏操作款）

發熱絲：ф0.5mm，Ni80/Cr20，長度250mm±5mm 冷電阻5.28Ω/m

退火支架間距：250mm

試品支架間距和高度：70mm，高60mm（支架表面至接物盤表面距離）

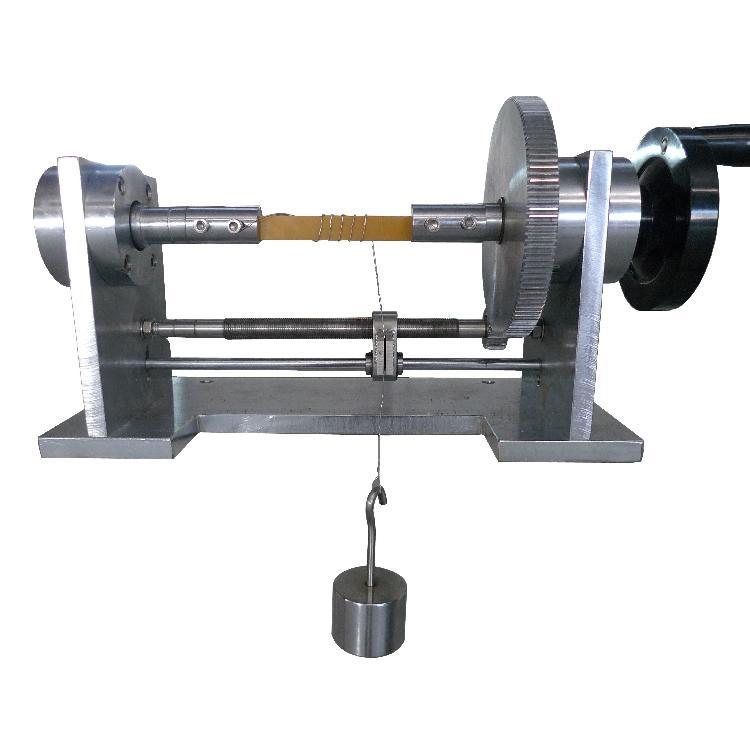

繞線張力和繞線間距：5.4N±0.05N，6.35mm±0. 5mm(在31.5mm±0.5mm內，繞5整圈，國標為6mm)

退火時間和功率：8s～12s(1s～999.9s數顯可預置)，0.26W/mm±4%(數顯可調節)

試驗時間和功率：120s(1s～999.9s數顯可預置)，0.26W/mm±4%(數顯可調節)

試樣尺寸：L×W×H:(125 ± 5mm) ×(13.0 ± 0.5mm) ×(0.75+0.075 0mm,1.5+0.15 0mm,3+0.3 0mm)[國標為0.75± 0.1 mm,1.5± 0.1 mm，3± 0.2 mm]

試驗過程：試驗程序自動控制，獨立抽風

照明：配置試驗箱照明燈，帶控制

試驗箱及外形尺寸：>0.5 立方，黑色亞光背景,帶排氣扇，外形尺寸：WDH=1100×550×1200mm，130kg
