GB4706.1爬電距離測試卡

“爬電距離和電氣間隙,是兩個概念,在進行判斷時必須同時滿足,不可以相互替代.電氣間隙的大小取決于工作電壓的峰值,電網的過電壓等級對其影響較大,爬電距離取決于工作電壓的有效值,絕緣材料的CTI值對其影響較大。兩個條件必須同時滿足,所以根據定義,爬電距離任何時候不可以小于電氣間隙。當然對于兩個帶電體,通常是無法設計出爬電距離小于電氣間隙來的?！?/span>

一、GB4706.1爬電距離測試卡的用途

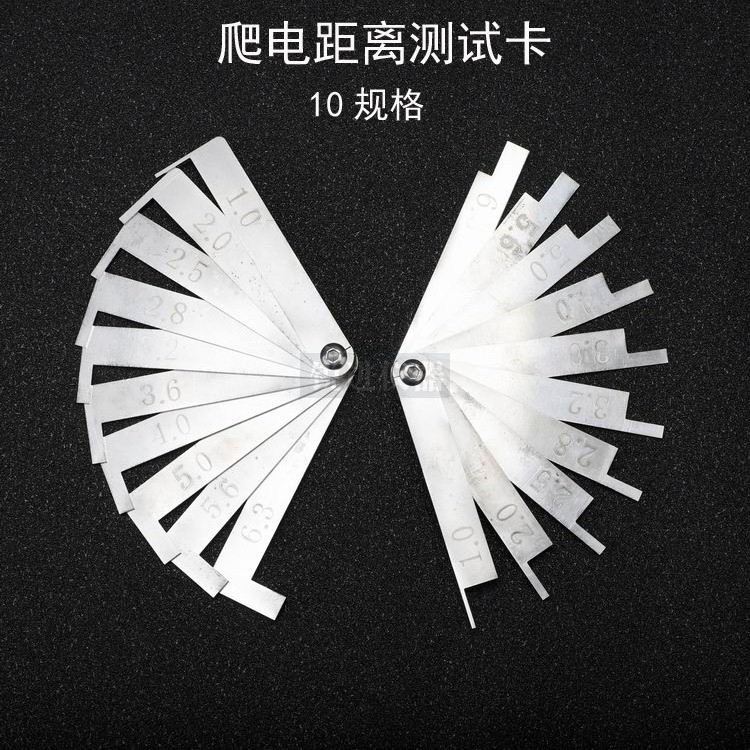

爬電距離測試卡主要用于檢驗家用和類似用途電器產品等電器附件的爬電距離和電氣間隙。具備兩種結構方式：直式或曲式，根據測試條件而選用。

二、技術規格

 參照GB4706.1第29條等相應條款制作而成。

尺寸：1.0，2.0，2.5，2.8，3.2，3.6，4.0，5.0，5.6，6.3 mm

三、GB4706.1爬電距離測試卡的使用方法

直接測量即可，具體測量方法參考GB4706.1-1998附錄E。

注意：在使用過程中，若電氣間隙小于選用量規時，不能把量規強行插入，否則會造成量規彎曲和磨損，應再選用小一號的量規檢查。該測試卡出廠經過了校驗，故在使用過程中要注意避免磨損，導致尺寸誤差。
