一．產品名稱
步入式防塵試驗箱
二．產品型號
CX-SC200

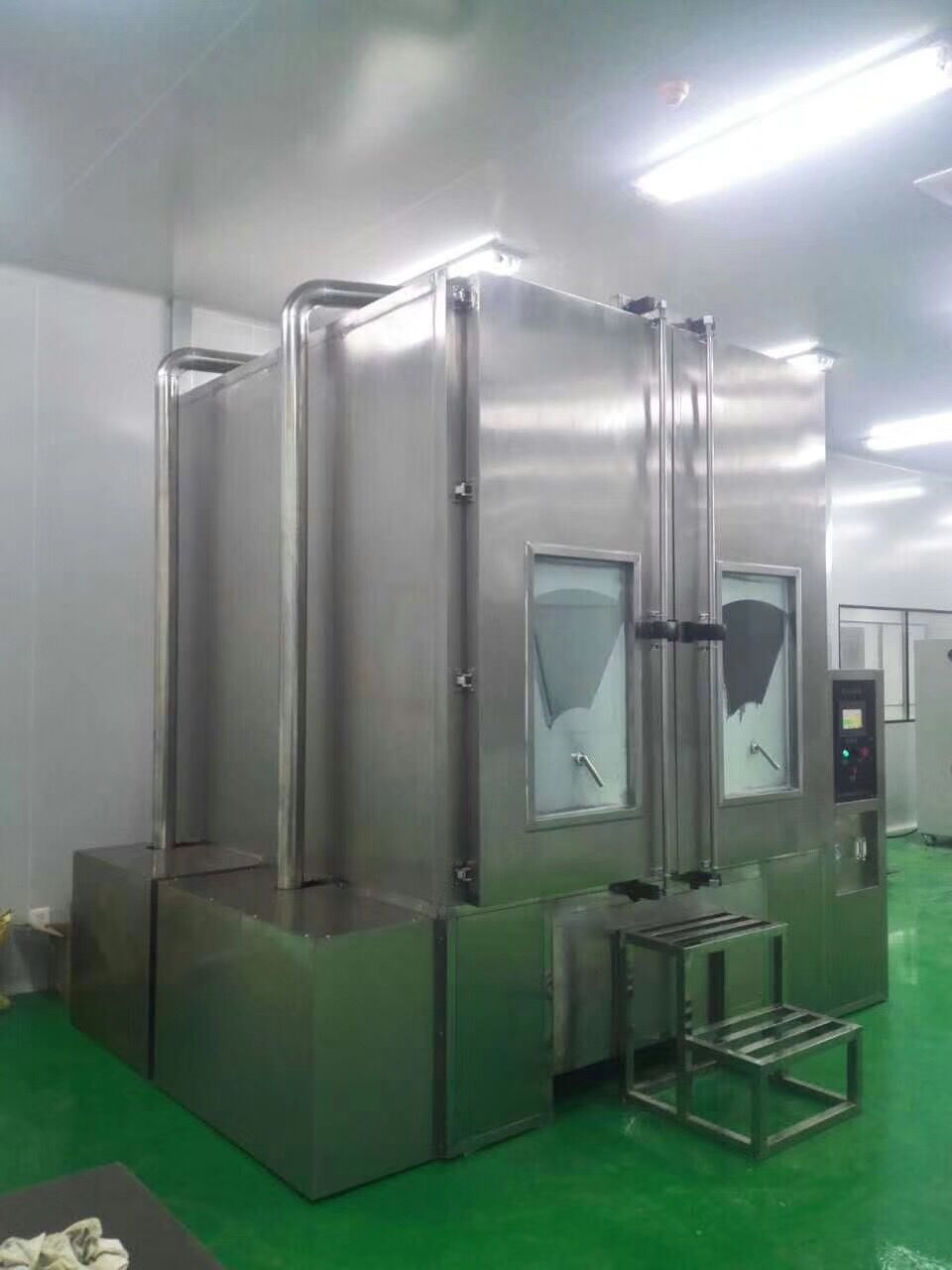

三．設備參考圖設備主圖僅供參考，以實物為準

四．設備概述應用領域：戶外燈具、家用電器、汽車配件及其他電子電工產品。
設備功能：該設備的主要作用是用于電子電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬粉塵的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
五．執行標準符合 IEC60529:1989 +A1:1999 +A2：2013 《Degrees of protection providedby enclosures(IP Code)》、GB4208-2017《外殼防護等級(IP 代碼)》13.4、13.5 條款與圖 3 及 GB7000.1《燈具 部分：一般要求與試驗》9.2.1、9.2.2 條款及圖 6 的要求。
六．技術參數
基本參數   內箱尺寸約長 2000*進深 3000*高 3000mm外尺寸約長 2650*進深 3250*高 3800mm溫度范圍RT+10~40℃(如有特殊要求訂貨時說明)負壓表配置負壓表，手動調節閥，可手動調節到-2kpa篩網規格標稱間距；≤ 75um，標稱線徑 50?m（外置）使用粉塵規格能通過篩孔為 75um，金屬絲直徑為 50um 的方孔干燥滑石粉。

吹塵量2～4kg／m3（循環吹塵）氣流速度≤ 2 m/s噴粉降塵方式自由降塵吹塵時間1S-999H （可調）振動時間1S-999H（可調）粉塵除濕電加熱除濕吹塵周期連續、周期吹塵任意選擇時間設定。電氣參數設備電源380V設備功率11KW
七、試樣說明
7．1 適用范圍1、本試驗箱主要用于確定產品防止細塵侵入的防護程度；試驗箱嚴格按照 IEC 60529：2001 中防護等級測試 IP5／IP6 及 IEC 60068-2-68：1994中 La2 規定制作，本設備是一個檢驗密封性的試驗。樣品暴露于含有尺寸小于 75um 的非磨蝕性細塵的濃度含塵氣流中，該方法并不模擬自然環境或誘發環境；本試驗中規定了向下的垂直氣流。對于特定等級的外殼，內部壓力比外界氣壓要低，以促使塵的侵入；塵的數量應***塵的濃度較高且均一。為此，本試驗箱安裝有攪拌試驗用塵鼓風裝置，將粉塵攪拌并吹入密封試驗箱，并根據協議及相關規定，IP5 級防塵測試樣品真空裝置屬于可選裝置，IP6 級和 La2 防塵測試樣品應連接真空泵對樣品內部進行抽氣，使防塵試驗箱內的氣流通過縫隙、套管或者其他類似部件進入樣品；壓力管道設有調節閥和監控真空壓力表，并安裝有氣體流量計測量

氣速率。沉降在試驗箱底部的粉塵循環使用，為防止粉塵附在箱體內壁，降低箱內粉塵濃度，所以在箱體底部設置成漏斗狀，并配置有抖塵裝置，方便粉塵回收，抖塵周期及時間根據中央控制器設置的指令輸出控制；樣品體積不能超過試驗箱內部體積的 25%， 樣品底座不應該超過試驗箱工作水平面積的 50% 。

② 測試可分為

1、單獨測試樣品的密封部分；

2、測試樣品有代表性的部件，包括例如門、通氣門、支座、密封軸等元件，在試驗過程中包含產品的精細部件例如端子，集電極圈等應保持原位；

3、測試跟原樣品具有相同設計細節的小樣品。7．2 試樣禁止試驗設備禁止：1、易燃、爆炸、易揮發性物質試樣的試驗或儲存；2、腐蝕性物質試樣的試驗或儲存；3、生物試樣的試驗或儲存；4、強電磁發射源試樣的試驗或儲存；5、放射性物質試樣的試驗或儲存；6、劇毒物質試樣的試驗或儲存；7、試驗或儲存過程中可能產生劇毒物質的試樣的試驗或儲存。
八、結構特征
8.1 特點整個箱體由三大部份組成，1、箱體由聚氨酯發泡保溫板現場拼裝，2、控制箱整體做好到現場裝配，

3、漏斗集塵底架整體做好到現場裝配。漏斗集塵底架設計有四個長條型漏斗，在有限的高度內（550mm 高），***漏斗斜面傾斜角度，使粉塵更容易滑落漏斗底部，避免室體內壁對粉塵粘附的損耗。***設計每條長型漏斗內安裝一條螺旋送料輥，通過螺旋輥的順時針旋轉把漏斗內的粉塵全部送到左邊的高壓離心風機入口，再被高壓離心風機抽到試驗箱頂部，形成箱內粉塵上下循環。8.2 箱體介紹1、外壁鍍鋅噴塑彩色鋼板（厚度 0.5mm）－耐溫度應力保溫材料－內壁不銹鋼板 SUS304（厚度 0.5mm）復合拼裝板，保溫層厚度 75mm；箱體現場拼裝。2、內部安裝有照明裝置（作防塵處理），3、左側安裝有引線孔：Φ50mm1 個4、雙開鉸鏈門，采用雙層硅膠密封，箱門設計高于地面導軌，便于大門關閉和密封，箱門采用高張力性硅橡膠密封條密封，并采用集裝箱門鎖，開關方便有力，防止漏塵。門下側為接粉槽（可將試驗結束后開門時門內側的粉塵接于槽內，方便清潔。5、觀察窗采用鋼化玻璃，帶手動刮塵片 ，頂部安裝開門保護開關（防止試驗中開門后粉塵溢出），

6、排塵口位于試驗箱底部的左側處，排塵時先打開排塵口，在控制面板上選擇排塵按鈕，通過螺旋輥逆時針旋轉自動把試驗箱內的粉塵從左側的排塵口處排出。8.3 氣 流 循 環 系統在箱體底部設置有吹塵鼓風和循環風管，風管出口連接到試驗箱內頂部， 箱體底部粉塵回收漏斗與鼓風機進風口連接，測試空間氣流為垂直氣流， 粉塵與氣流混合在測試空間強制循環。8.4 標準配置1、觀察窗：透明玻璃觀察窗 2個；2、引線孔：Φ50mm1 個（位于箱體左側）；3、樣品架托盤：1 個，承重 300kg 以上；4、照明燈：1 個；5、刮塵手柄：2 個；6、腳輪：4 個；7、調整腳：4 個。8.5 離心風機1、低噪音高壓離心風機，將粉塵由試驗箱底部送至試驗箱頂部，該裝置應充分考慮試驗用塵的物理特性：2、試驗室為粉回收裝置采用4條螺旋進行粉塵回收，2、觸摸屏此控制器具備下述多種任意設定控制功能：a、吹塵時間（停、吹）；b、預設試驗時間；c、連續/周期模式切換；d、可編程控制器，中文界面；e、可分別對吹塵風機、溫度和總試驗時間進行控制。3、亞光黑色立體控制面板美觀大方，人機界面和各控制開關布置醒目了然，操作4、簡單容易上手

8.9 真空系統配有真空泵，真空表、空氣過濾器、流量計、連接管
。十、電氣控制系統
10.1 沙塵控制器觸摸屏此控制器具備下述多種任意設定控制功能：a、吹塵時間（停、吹）；b、預設試驗時間；c、連續/周期模式切換；d、可編程控制器，中文界面；e、可分別對吹塵風機、溫度和總試驗時間進行控制。10.2 輸入模式人機接口，觸摸式輸入。10.3 加熱器1、翅片式不銹鋼鎧裝加熱器；2、加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）。10.4 超溫保護器設備具有獨立超溫保護控制系統，可有效防止注控制器失控導致箱內溫度過高損壞樣品。10.5 吹塵風機采用***高壓離心風機把試驗粉塵吹到試驗空間。10.6 附屬功能1、故障報警及原因、處理提示功能；2、斷電保護功能；3、上限溫度保護功能；4、日歷定時功能(自動啟動及自動停止運行)；5、自診斷功能。
十一安全保護裝置11.1 試驗區1、箱內外氣壓平衡裝置；2、風機電機過熱保護；3、可調式樣品超溫保護。11.2 其它1、電源缺相及相序錯誤保護；2、漏電保護；3、負載短路保護；4、安全護套式端子；5、馬達過電流保護。

十二．隨機附件1.操作說明書一份；2.出廠合格證一份；3.設備保修卡一份；4.干燥滑石粉1 袋（20KG）；5、篩網 1 個；
十三．使用條件由用戶***下列各項條件，并完成相應連接13.1.使用場地1.地面平整，地面承重能力不小于 200kg/m2；2.場地通風良好；3.設備周圍無強烈振動；4.設備周圍無強電磁場影響；5.設備周圍無易燃、易爆、腐蝕性物質；6.設備周圍留有適當?shù)氖褂眉熬S護空間；7.設備后側、左右側、頂部：800mm；8.設備前側：1400mm。13.2.環境條件溫度：15℃～35℃相對濕度：≤85%氣壓：86kPa～106kPa13.3.供電條件電壓、頻率AC380V±10% ；50Hz±10% ；火線+零線+保護地線裝機功率11kW地線接地電阻保護地線接地電阻小于 4Ω電源開關1、要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用；2、禁止使用閘刀開關或電源插座；3、漏電保護空氣開關離設備不超過 2 米的位置。
