IEC 60529與GB/T 4208 標準內容都有什么區(qū)別？
外殼防護等級主要考核人體觸及外殼內危險部件的防護、對固體異物進入外殼內的防護以及水進入外殼內對設備造成的有害影響的防護。
防護等級通常表示為“IP”，后跟兩個數字，例如IP65，其中數字定義防護等級。數字表示設備受到保護的程度，以防止顆粒進入，或保護人員免受封閉危險。第二位數字表示防水的程度。
1、IP代碼的組成：主要有防塵數字和第二位防水數字組成，一般防塵數字為：“0-6”即IPOX-
IP6X，第二位防水數字為：“0-9”即IPXO-IPX9，也有附加字母，一般用的較少。

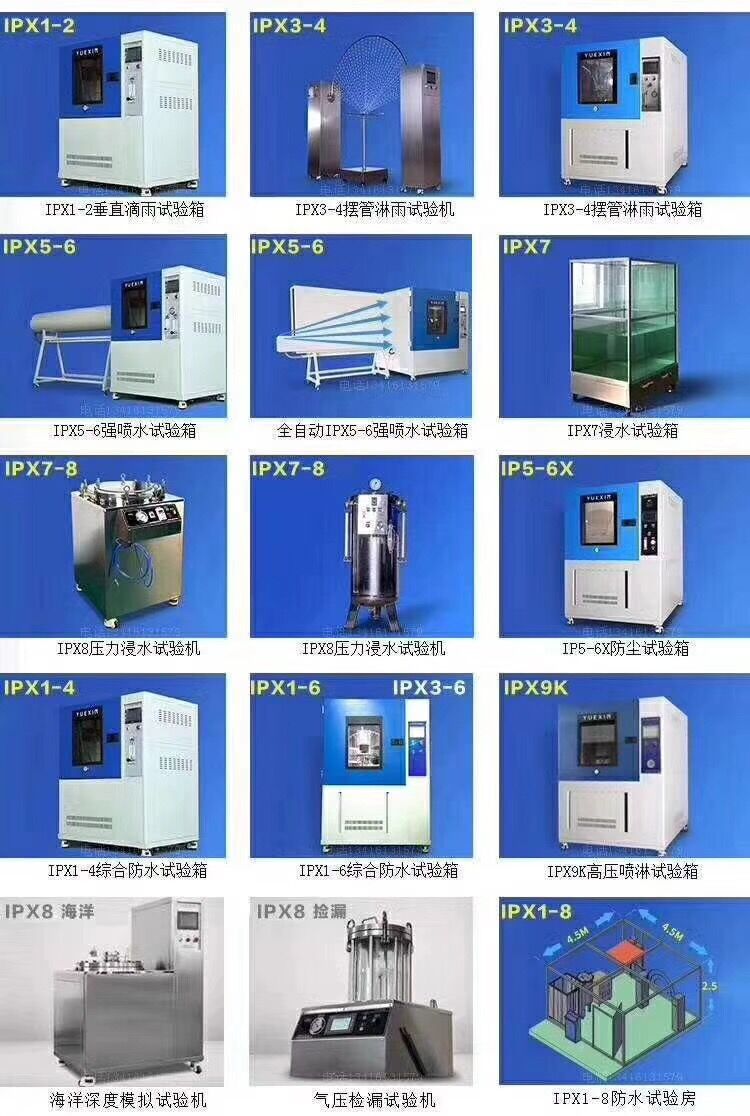

2、防水等級所表示的含義IPXO-lPX9）：
IPX0：表示沒有防護；
IPX1：防水垂直方向滴水，應無有害影響，使用滴水箱進行試驗，測試時間10分鐘；
IPX2：防止當外殼在15°傾斜時垂直方向滴水，應無有害影響，使用滴水箱，水流量3mm/min，每個傾斜2.5分鐘；
IPX3：防止外殼的垂直面在60°范圍內淋水，應無有害影響，使用擺管淋雨裝置，測試時間10分鐘；
IPX4：防止在外殼的各個方向濺水，應無有害影響，使用擺管淋雨裝置，與垂直方向±180°范圍濺水，測試時間10分鐘；IPX5：防止在外殼的各個方向噴水，應無有害影響，使用直徑為6.3mm噴嘴，距離樣品2.5-3米遠進行噴水，測試時間至少3分鐘；IPX6：防止在外殼的各個方向強烈噴水，應無有害影響，使用直徑為12.5mm噴嘴，距離樣品2.5-3米遠進行強烈噴水，測試時間至少3分鐘；
IPX7：防止浸入規(guī)定壓力的水中經規(guī)定時間后，應無有害影響（短時浸水），使用潛水箱，水面在外殼頂部至少
0.15m，外殼底面在水面下至少1米，測試時間30min；
IPX8：防止持續(xù)浸水，應無有害影響，，使用潛水箱，其防水深度和測試時長依據生產廠和用戶共同協商確定；
IPX9：防止向外殼每個方向噴射高溫、高壓水應無有害影響，使用扇形噴嘴在轉臺上對小型外殼進行不同角度的噴射（每個方向30秒），以及對大型樣品在距離175mm±25mm的位置噴射，測試時長至少3分鐘。
3、防塵等級所表示的含義（IPOX-IP6X）：
A、對接近危險部件的防護
IPOX：表示無防護；
IP1X：防止手背接近危險部件，直徑50mm球形試具應與危險部件保持足夠的間隙；
IP2X：防止手指接近危險部件，直徑12mm，長80mm的較接試指應與危險部件保持足夠的間隙；
IP3X：防止工具接近危險部件，直徑為2.5mm的試具不能進入殼體內部；
IP4X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；
IP5X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；
IP6X：防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；
B、防止固體進入
IPOX：表示無防護；
IP1X：防止直徑不小于50mm的固體異物，直徑50mm球形物體不能完全進入殼體內部；
IP2X：防止直徑不小于12.5mm的固體異物，直徑12.5mm球形物體不能完全進入殼體內部；
IP3X：防止直徑不小于2.5mm的固體異物，直徑2.5mm球形物體不能完全進入殼體內部；
IP4X：防止直徑不小于1.0mm的固體異物，直徑1.0mm球形物體不能完全進入殼體內部；

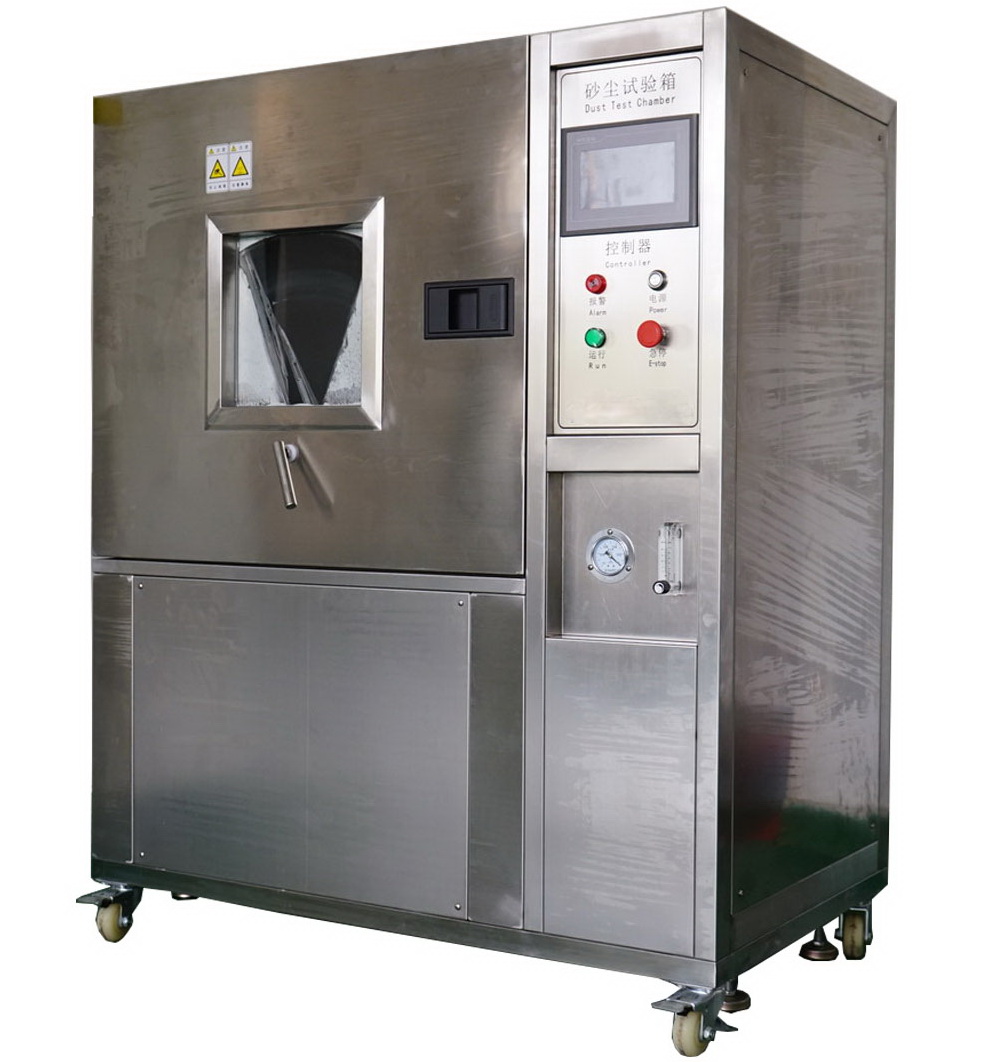

IP5X：防塵，進入的灰塵量不能影響設備的運行和安全（需要用沙塵箱進行試驗，可以不抽負壓）；
IP6X：要求塵密，殼體內部不能有灰塵進入（沙塵箱進行試驗，必須抽負壓，使殼體內外部形成負壓差）。
4、經常使用的防護等級有：
IP44，IP54，1P55，IP65，IP66，IP67，IP68以及用戶自定義的防塵和防水試驗條件。
5、防護等級試驗對試驗樣品的要求：
每次試驗的樣品均為新品，按照出廠的條件各個部件安裝到位，如果試驗不能以整機進行，應該使用具備代表性的部件或者用具備相同設計比例的較小設備進行試驗。
6、防護等級試驗使用的檢測標準：
中文標準：GB/T《外殼防護等級（IP代碼）》，英文標準：IEC60529：2013外殼防護等級（IP代碼）
