IP防塵防水等級測試標準及用途
防塵防水測試用途
防塵測試主要用于低壓電器、電機、儀器、儀表、電子產品、燈具的沙塵模擬檢測，沙塵試驗檢測是評價手機、電工產品等產品在砂塵環境中的密封性及汽車、摩托車零部件、密封 砂塵試驗件等在砂塵環境中的使用、貯存、運輸中的密封性能。
防水測試用于確定保護罩或保護殼防止?jié)B雨的有效性、設備在淋雨暴露期間或之后滿足其性能要求的能力、設備由于淋雨造成的物理損壞以及雨水排除系統是否有效。
IP防塵防水測試依據標準
GB/T2423.37-2006 電工電子產品環境試驗第2部分沙塵試驗；
GJB150.12A-2009 軍用裝備實驗室環境試驗方法第12部分砂塵試驗；
GB/T 4208-2017 外殼防護等級（IP代碼）；
GB 4208-2008/IEC60529：2001 外殼防護等級（IP代碼）；
GB/T 2423.38-2008 電工電子產品環境試驗第2部分：水試驗方法和導則；
GB/T 23321-2009紡織品防水性水平噴射淋雨試驗；
GB/T 14577-1993織物據水性測定邦迪斯門淋雨法。

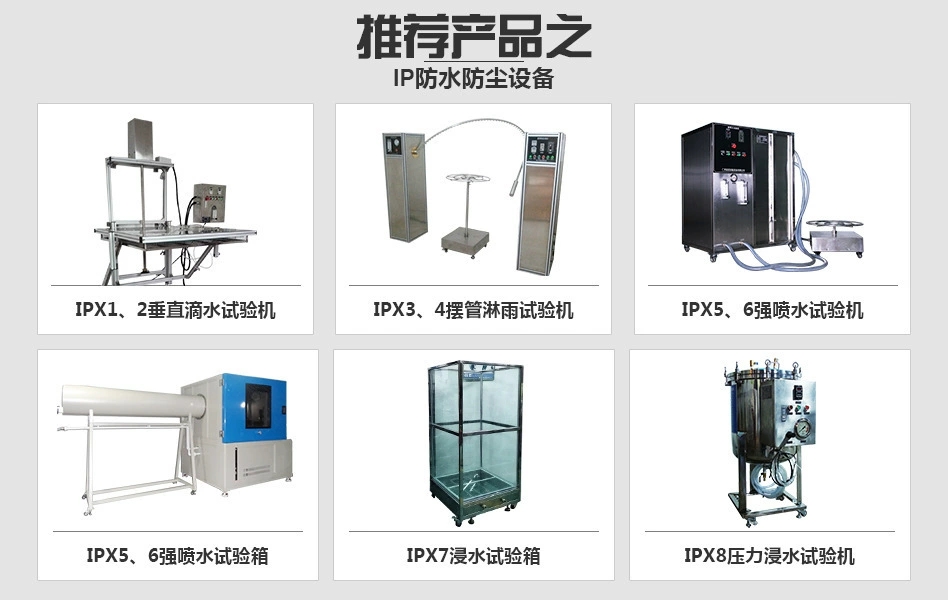

IP防水等級測試方法及判定標準
IPX1：代表垂直滴水，垂直方向滴水沒有影響，水流量1mm/min,試驗10min；
IPX2：15度滴水，當外殼的各垂直面在15度范圍內傾斜，垂直滴水應無有害影響，水流量為3mm/min,每個傾斜位置2.5min；
IPX3：淋水試驗，各垂直面在60度范圍內淋雨，無有害影響，水流量10L/min,試驗時間10min；
IPX4：濺水，向外殼各方向?yàn)R水無影響，各垂直面在180度范圍內淋雨，水流量10L/min,試驗時間10min；
IPX5：噴水，向外殼各方向噴水無影響，水流量12.5L/min,試驗時間3min；
IPX6：猛烈噴水，向外殼各方向強烈噴水無有害影響，水流量為100L/min,試驗時間為3min；
IPX7：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度，放置于一個潛水箱中，一般深度1米，試驗時間為30min；
防塵測試主要用于低壓電器、電機、儀器、儀表、電子產品、燈具的沙塵模擬檢測，沙塵試驗檢測是評價手機、電工產品等產品在砂塵環境中的密封性及汽車、摩托車零部件、密封 砂塵試驗件等在砂塵環境中的使用、貯存、運輸中的密封性能。
防水測試用于確定保護罩或保護殼防止?jié)B雨的有效性、設備在淋雨暴露期間或之后滿足其性能要求的能力、設備由于淋雨造成的物理損壞以及雨水排除系統是否有效。
IP防塵防水測試依據標準
GB/T2423.37-2006 電工電子產品環境試驗第2部分沙塵試驗；
GJB150.12A-2009 軍用裝備實驗室環境試驗方法第12部分砂塵試驗；
GB/T 4208-2017 外殼防護等級（IP代碼）；
GB 4208-2008/IEC60529：2001 外殼防護等級（IP代碼）；
GB/T 2423.38-2008 電工電子產品環境試驗第2部分：水試驗方法和導則；
GB/T 23321-2009紡織品防水性水平噴射淋雨試驗；
GB/T 14577-1993織物據水性測定邦迪斯門淋雨法。
IP防水等級測試方法及判定標準
IPX1：代表垂直滴水，垂直方向滴水沒有影響，水流量1mm/min,試驗10min；
IPX2：15度滴水，當外殼的各垂直面在15度范圍內傾斜，垂直滴水應無有害影響，水流量為3mm/min,每個傾斜位置2.5min；
IPX3：淋水試驗，各垂直面在60度范圍內淋雨，無有害影響，水流量10L/min,試驗時間10min；
IPX4：濺水，向外殼各方向?yàn)R水無影響，各垂直面在180度范圍內淋雨，水流量10L/min,試驗時間10min；
IPX5：噴水，向外殼各方向噴水無影響，水流量12.5L/min,試驗時間3min；
IPX6：猛烈噴水，向外殼各方向強烈噴水無有害影響，水流量為100L/min,試驗時間為3min；
IPX7：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度，放置于一個潛水箱中，一般深度1米，試驗時間為30min；
IPX8：連續浸水，深度1米，浸水時間1小時，具體的生產廠和用戶協商浸水的深度和時間。
IP防塵等級測試方法及判定標準
IP1X：代表直徑為50mm的球形試具無法進入空隙進入產品內部；
IP2X：代表直徑為12.5mm的球形物體無法透過產品空隙；
IP3X：代表直徑2.5mm的物體試具無法透過產品空隙；
IP4X：直徑為1mm的金屬線不能透過產品空隙并影響危險部件；
IP5X：放置于沙塵箱中，開蓋檢查產品內部無灰塵進入，若有些許不影響產品性能也能判定負荷標準要求；
IP6X：產品需抽負壓，放置沙塵箱中，開蓋檢查，屬塵密，不能有灰塵進入判定為符合標準要求。
