插座保護門防觸電保護試驗要求與測試方法
根據GB/T2099.1-2021標準第10.5的要求，帶保護門的插座在結構上應做到在不插入插頭時，用圖9和圖10所示的探針不得觸及到帶電部件。
具體測試要求：按圖9 要求的探針，用20N 的力施加到與帶電插套對應的插入孔，探針依次從三個方向施加在保護門最不利的位置，同一位置三個方向的每個方向約為5s 時間。在每次操作期間，應不旋轉探針，探針應以20N 維持力的方式來施加，當探針從一個方向變動到另一個方向時，不施加力，但不能拔出探針。

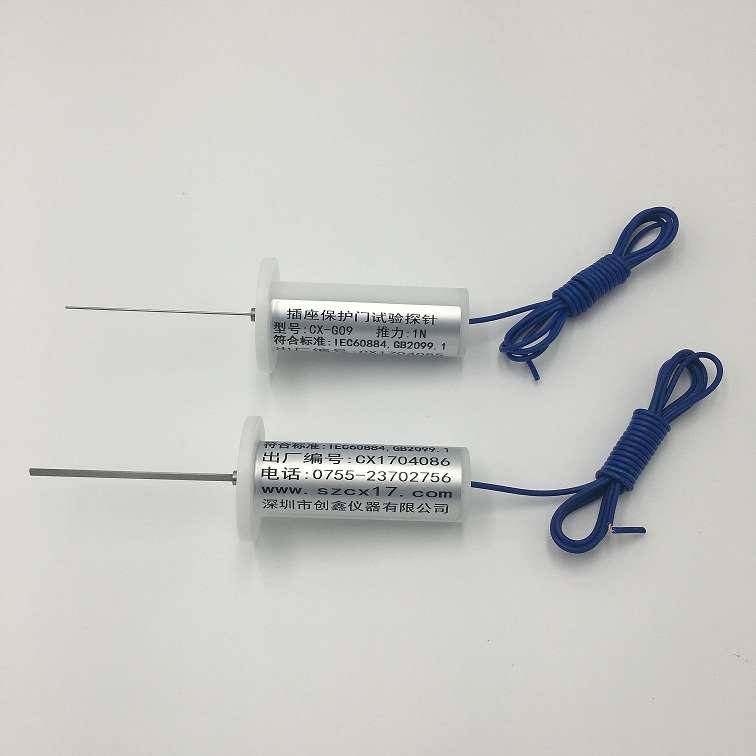

圖1 標準圖9所示探針
然后，按圖10 所示的鋼制探針，以三個方向施加1N 的力，每個方向約5s 時間，是獨立碰觸，每一次碰觸后都要拔出探針。
圖2 標準圖10所示探針
針對保護門探針測試，小水君重點強調如下幾點：
1、探針的施加位置是根據保護門的不同結構所選的三個最不利位置，舉例說明，如圖3所以，對于對開式保護門要選擇上下保護門的結合區域進行測試。
圖3 探針測試圖
2.每次探針測試，均為獨立的一次測試，不能在測試過程中旋轉探針，這意味著即使在測試過程中保護門被探針打開，那么探針不能旋轉而是要保持之前的施力方向，直到探針施加的力達到標準要求值。
3.探針測試僅針對帶電插套對應的插孔，測試過程中探針不應接觸到帶電部件，可使用萬用表或安全特低電壓供電的電指示器等設備進行判斷。
4.對于靠接地極觸發的保護門，也不能忽視探針測試的重要性，尤其對于帶電插孔的外側區域，如果保護門不夠大，或者保護門與插孔面板內側貼合不夠緊密，則容易造成測試過程中探針進入插孔，碰觸到帶電插套，測試位置如圖4所示。
圖4 探針測試圖
圖4 探針測試圖
在設計保護門時，要充分考慮探針測試的要求。對于單相兩極雙用孔的保護門，通常需要通過增加保護門滑軌、卡扣等特殊設計來滿足標準要求，而僅僅依靠保護門彈簧的彈力是很難達到標準要求的。
另外，小水君在此提示，今年2月份，全國電器附件標委會發布第5號技術解釋，對帶保護門的移動式插座的組合插孔，當插入一個插頭、其余的插孔沒有被插入時，用圖9和圖10所示的探針不得觸及到帶電部件。這一技術解釋明確了對組合插孔保護門的測試要求。
