一、設備概述：

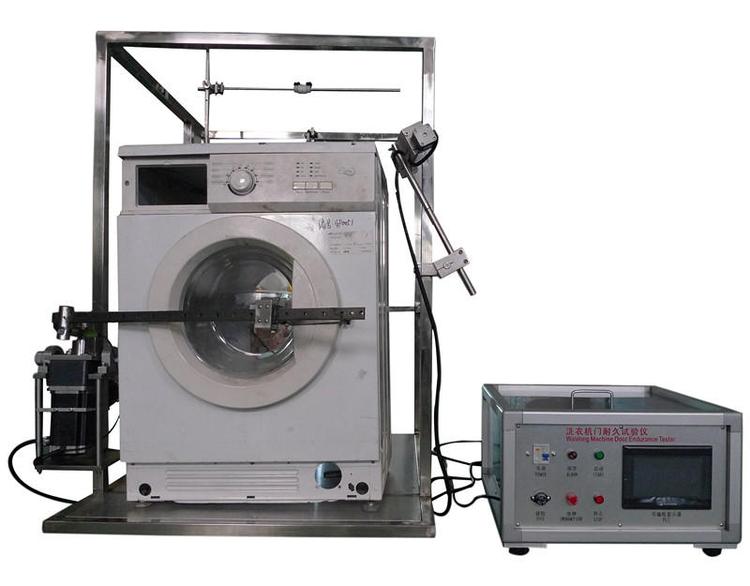

洗衣機門開關耐久試驗機能夠符合GB/T4288-2018、GB4706.24-2008/ IEC 60335-2-7:2019試驗要求設計制造。本設備是根據各類洗衣機的門鎖扣及鉸鏈的使用壽命的標準測試要求而設計制造的一種專用測試設備。該設備能根據被測試洗衣機的不同要求，靈活并全面地進行各類設置，按照客戶的zhi定動作要求進行相關試驗：設備末端鎖緊機門拉手位置→進行開門動作至z大角度→設備推力裝置移動到機門內角→向外推門3S→釋放3S為一次動作。

二、洗衣機門開關耐久試驗機結構：

本設備由框架、機械傳動部分和電器自動控制部分組成。

1、框架

設備框架采用gao檔電泳鋁合金型材材料拼裝而成，該結構為大應力、高強度、支撐要求高的重載結構的框架集合。型材外型采用圓角過渡，表面經過陽極氧化銀白處理，高雅美觀并且抗腐蝕。

2、機械傳動機構

氣動傳動

3、電器控制部分

設備采用了先進的PLC程控器、人機界面及驅動系統相結合的自動控制方式，以壓縮空氣作為主動力，實現了機蓋或機門打開速度在1m/s～3m/s間無級可調的目的。

三、主要技術參數：

1、適用對象：滾筒或波輪式洗衣機

2、門打開速度：1m/s～3m/s可調；

3、門開啟力：不大于50N；

4、測試工位：?jiǎn)闻_(tái)洗衣機；

5、z大樣品尺寸：1200mm*800mm*1300mm（W*D*H）；

6、門開啟角度：0～180°可調；

7、推力裝置移動行程：0～1000mm；

8、推力裝置推力行程：0～200mm；

9、開關門試驗次數：0～999999次可預置；

10、 開關門及推力動作試驗時間：0～99999S可預置；

11、 通電與不通電的轉換：自動轉換；

12、 報警指示內容：門未開、警報響、樣品不能通電；

13、 停電時自動保持當前狀態，重新啟動后繼續當前未完的測試；

14、 驅動方式：伺服電機驅動；

15、 控制方式：PLC控制+觸摸屏操作；

16、 機架材質：工業成型鋁；

17、 封板型式：鐵板表面靜電噴涂；

18、 電源供應：AC220V±10%，50HZ；

19、 外型尺寸(LXWXH)：約1720X1320X1100mm。

四、被測試樣品的安裝：

1、側向開門洗衣機的安裝及固定

將設備后端的活動橫檔抬起卡入卡槽內，推動設備至被測洗衣機，放下活動橫檔頂住被測洗衣機背面；調整左右兩側頂緊螺桿將被測洗衣機夾緊；松開水平向動力機構螺栓，調整旋轉臂上下位置使其中心與被測洗衣機門中心對齊，調整前后位置使其與被測洗衣機盡量靠近，鎖緊螺栓；松開導軌前端門固定螺栓，將電磁吸鐵門鉤插入洗衣機門鎖內并調整門鉤與門之間的間隙，使其保持在3mm—5mm之間，擰緊門固定螺栓；

2、頂開門洗衣機的安裝及固定

將設備后端的活動橫檔抬起卡入卡槽內，推動設備至被測洗衣機，放下活動橫檔；松開垂直向動力機構螺栓，調整旋轉臂左右位置使其中心與被測洗衣機門中心對齊，調整上下位置使其與被測洗衣機盡量靠近，鎖緊螺栓；松開導軌前端門固定螺栓，將門鉤插入洗衣機門把手內并擰緊門固定螺栓。
