一、概述

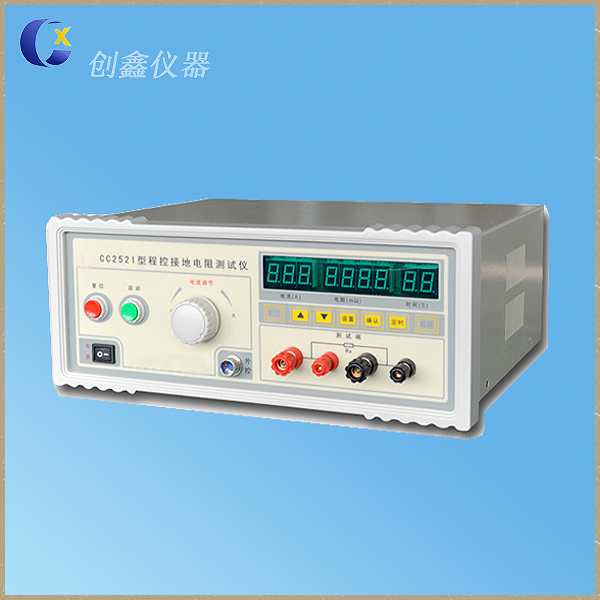

接地電阻測試儀是通用型的安全參數測試儀器，廣泛用于電工器材、電源線、電纜線等以及各種電子電氣產品的安全參數測試。符合家用電器類標準、信息類標準、隨著guo家安全標準的建立，使安全參數測試儀器成為各類無線電廠、電子產品等生產廠家的必不可少的測試儀器。

二、功能介紹

1、定時測試功能

    當設置了定時值并且定時選擇開關選定在定時位置時，儀器啟動后定時顯示值開始倒計時，在計時值達到0 后自動停止計時并復位。

2、線控插口

    儀器可配線控測試棒，只要線控測試棒插在線控插口，就可以通過線控測試棒來控制機器的啟動、復位。

三、技術參數

1、本儀器工作條件：環境溫度0~40℃ ; 相對濕度不大于75% 。

2、主要技術指標：

（1）輸出電壓：AC 10V； 輸出電流：AC 30A(負載小于200mΩ時)

                                  AC 10A(負載大于200mΩ時)

（2）測試電流：20~200mΩ： 30A ±5%

               200 mΩ~600mΩ：10A ±5%

（3）測試電阻范圍：20~600mΩ ±5%（±3 個字）

（4）定時范圍：1~99 秒±5%。手動控制。

（5）工作電壓：AC 220V±10% 50Hz

接地電阻測試的使用用法

操作步驟：

1、完成功能設定后，使儀器處于初始狀態。

2、將一副（二組）測試線，紅線組中粗、細測量棒一端分別插入測試儀“A”、“a”測量端上（粗線對“A” ，細線對“a”） ；黑線組中粗、細測量棒一端分別插入測量儀“B”、“b”測量端上（粗線對“B”，細線對“b”），測量線另一端的夾子分別接被測設備保護可觸及的金屬殼體和接地端。

注：有的用戶將電源線插頭上接地端代替被測物接地端，這樣給測量帶來誤差，會增加引線電阻引起的測量值。

當大電流流過接地線，接地線會發熱，所以所測量時間不宜過長?！綾c2521測試接地電阻的使用方法】

3、測試步驟

a、單次測試

按一下“啟動”按鈕，“測量”指示燈亮。

調節面板上的“電流調節”旋鈕，至所需測試電流值。

此時時間窗口顯示剩余測試時間。

如被測物合格，測試時間一到，儀器會發出“嘟”一聲后，且“合格”指示燈亮，電阻顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于報警設定值時，“報警”指示燈亮，待測試時間一到，儀器停止工作，并發出聲報警，則判被測物為不合格品。然后按一下“復位”鍵，儀器退出測量狀態，回到初始狀態，“測量”指示燈滅。

b、連續測試

當時間顯示窗口顯示為“0”時，按一下“啟動”按鈕，就能連續對被測物進行測試，不必再按動“啟動”按鈕。測量中結果判斷為實時顯示值。

4、在測試過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示“────”，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，儀器顯示“────”。

5、在測試過程中，當測試電流小于 1A 時， “欠流”指示燈亮，當測試電流大于 30A 時，儀器自動切斷電流，停止測試，并且“過流”指示燈亮，接地電阻顯示窗口顯示“────”。

五、使用與操作

1、測量接地電阻值時接線方式的規定儀表上的E端鈕接5m導線，P端鈕接20m線，C端鈕接40m線，導線的另一端分別接被測物接地極Eˊ，電位探棒Pˊ和電流探棒Cˊ，且Eˊ、Pˊ、Cˊ應保持直線，其間距為20m 1.1測量大于等于1Ω接地電阻時接線圖見圖1 將儀表上2個E端鈕連結在一起。

2、操作步驟

2.1、儀表端所有接線應正確無誤。

2.2、儀表連線與接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ應牢固接觸。

2.3、儀表放置水平后，調整檢流計的機械零位，歸零。

2.4、將“ 倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針恢復到“0”點。此時刻度盤上讀數乘上倍率檔即為被測電阻值。

2.5、如果刻度盤讀數小于1時，檢流計指針仍未取得平衡，可將倍率開關置于小一檔的倍率，直至調節到完全平衡為止。

2.6、如果發現儀表檢流計指針有抖動現象，可變化搖柄轉速，以消除抖動現象。
