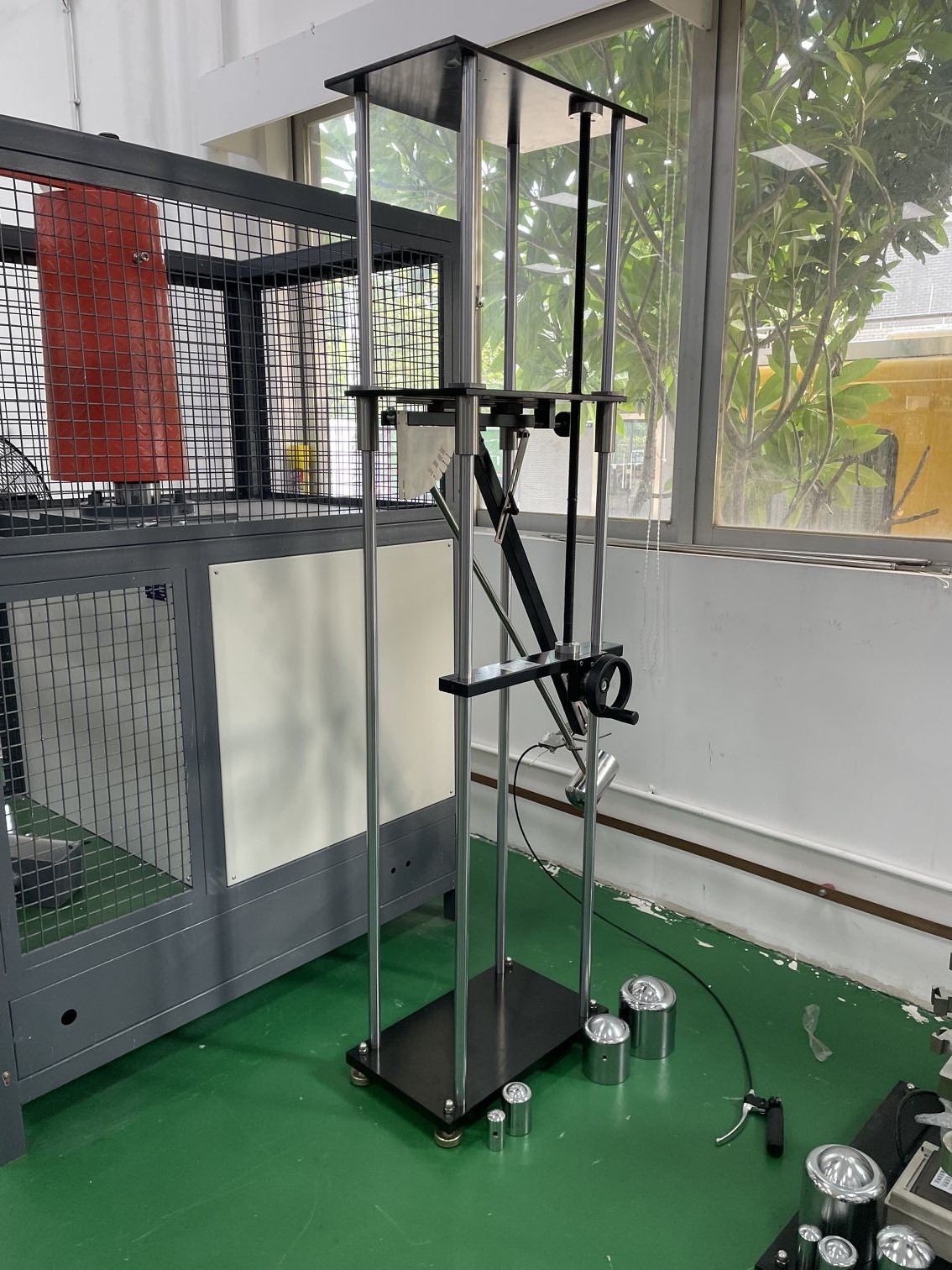

IK擺錘沖擊試驗

產品概述：

▲符合標準：本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。

技術參數：

1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；

2、沖擊點上下可調，行程200-800mm,可定制高度，沖擊裝置前后左右可移動。

3、撞擊錘頭見表1撞擊元件特性，配5J,10J,20J，50J（選配）錘頭擺桿。

4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。

5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系

6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

IK垂直沖擊試驗裝置

一、          產品介紹：

垂直落錘試驗裝置是根據IEC60068-2-75（GB/T2325.55）標準要求設計制造，用于對家電產品及其附件或電子電工產品或附件進行抗撞擊能力試驗。

錘由一個基本的撞擊元件組成，跌落高度可以從標準表2選取，由靜止?fàn)顟B(tài)垂直地下落到樣品的水平表面。撞擊元件的特性應符合標準表1規定。撞擊元件可由一根可忽略約束的管子引導。引導管不應與樣品接觸， 并能保持錘體自由下落。為了減少摩擦，撞擊元件的長度不應小于直徑，與管子保持適當?shù)拈g隙。

二、     技術參數
