UL1598溫升測試天花

UL1598溫升測試天花是根據標準UL1598第19.10節及圖19.10.1、UL1993圖9.2及9.5.2節設計制作而成。UL測試天花帶可活動支架與腳輪，可移動，可隨意更換擺放位置，非常方便實驗室進行日常測試與設備管理。

UL1598溫升測試天花滿足以下結構要求：

(1) 正面和背面為1218mm×1218mm，12mm厚的膠合板。

(2) 兩邊木料為2 in(約50mm)x 6 in(約150mm) ,厚度不可見。

(3) 兩端木料為1 in(約25mm)x 6 in(約150mm) ,厚度可見。

(4)內部支撐木料為2 in(約50mm)x 4 in(約100mm) 厚度不可見。

(5) 內裝美國進口UL認證的標準4 x 1-1/2 in的8角形接線盒（俗稱八卦板）。

(6) 接線包含一根白色和黑色的14AWG導線及一根16AWG或更粗的線接在接線盒上用于接地。

(7) 天花內垂直鋪設兩層約89mm厚的玻璃纖維，熱阻值為Rsi 1.4到1.9，直接與八卦板接觸于金屬導線管周圍。

(8) 測試天花底部至少距離地面1.8米，測試房間層高至少達到2.3米左右，距離任意墻面或其他障礙物至少0.6米。

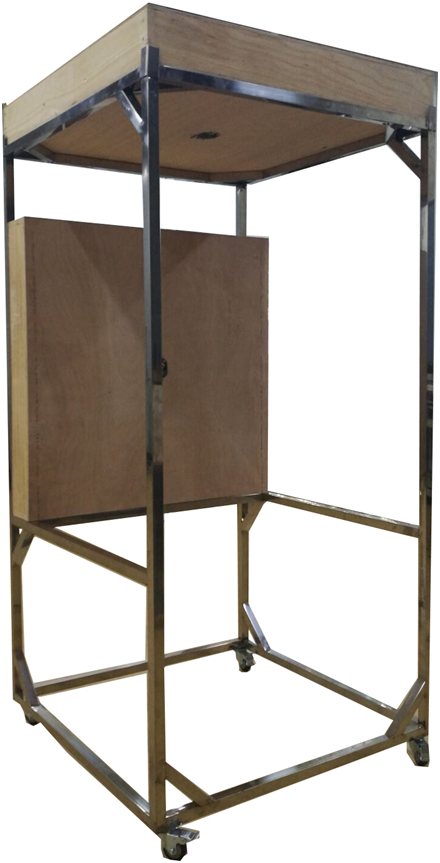

(9)可以選購鋁合金測試支架固定測試天花和測試壁以方便移動和測試,測試天花也可以選擇低成本的吊裝方案進行測試.

UL1598溫升測試墻面(測試壁)

UL1598溫升測試墻面是根據標準UL1598第19.11節及圖19.11.1要求設計制作而成。該UL測試墻面帶可活動支架與腳輪，可移動，可隨意更換擺放位置，非常方便實驗室進行日常測試與設備管理。

UL1598溫升測試墻面滿足以下結構要求：

(1) 正面和背面為1218mm×1218mm，12mm厚的膠合板或夾板。

(2) 兩邊木料為2 in(約50mm)x 6 in(約150mm),厚度不可見。

(3) 兩端木料為1 in(約25mm)x 6 in(約150mm),厚度可見。

(4) 內部支撐木料為2 in(約50mm)x 4 in(約100mm),厚度不可見。

(5) 內裝美國進口UL認證的標準4英寸 x 1-1/2英寸的8角形接線盒（俗稱八卦板）。

(6) 對外接線盒應該在側面位置安裝。

(7) 內部導線管為3/8金屬導線管。

(8) 接線包含一根白色和黑色的14AWG導線及一根16AWG或更粗的線接在接線盒上用于接地。

(9) 區別于溫升測試天花，測試墻面不含絕緣玻璃纖維

(10) 測試墻面底部至少距離地面0.9米，離天花至少0.3米以上，1×4木料應該處于水平

(11)可以選購鋁合金測試支架固定測試天花和測試壁以方便移動和測試,測試天花也可以選擇低成本的吊裝方案進行測試.
