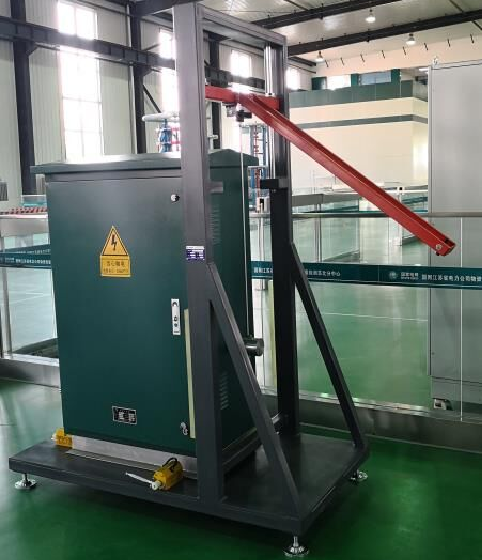

又稱：低壓開關柜沖擊試驗臺，JP柜機械沖擊試驗臺，低壓電能計量箱沖擊載荷試驗機

產品概述：

本裝置專門針對GB7251.5-2008《低壓成套開關設備和控制設備 第5部分：對公用電網動力配電成套設備的特殊要求》第8.2.101.519.3條款設計制作，也符合行業標準第7.2.2.3沖擊載荷試驗的要求。主要用于對計量箱外殼的耐沖擊能力測試，以驗證其外殼的機械強度性能。該裝置是保證此類計量箱外殼有效性的必要檢驗設備，也是提高技術升級的驅動力。

技術參數：

電動絲桿升降，電動釋放。錘頭撞擊后自動剎車，防止二次沖擊。

設備基本技術指標：

符合GB2423.55-2006及GBT20138-2006對試驗設備的要求,適用于變電柜等金屬或非金屬電能計量柜的機械沖擊強度試驗.設備可整體左右前后移動上下可調,沖擊角度可能可調.本裝置為20J高能量碰撞試驗裝置。

控制及操作：電動絲桿升降，電動釋放。

沖擊能量等級：IK10（20J） 精度：±2%

擺桿長度：1000mm

沖擊錘頭等效質量：2鋼球和5kg錘頭

沖擊錘頭形式：鋼球或者角狀兩種沖擊器具，可自由更換

質量2kg鋼球，擺錘高度1000mm，沖擊能量20J

質量5kg錘頭，擺錘高度400mm，沖擊能量20J

沖擊高度：00~1200mm，沖擊點任意可調
