設備概要：

▲符合標準：符合GB/T3836.1-2021《爆炸性環境 第1部分：設備 通用要求》第26.4.2和附錄A3.3 IEC60079-0:2017 標準

▲試樣范圍:防爆殼體

▲測試原理:采用電機驅動跌落機構匹配試樣高度，再將錘頭移動至至跌落高度位置，電磁鐵吸附錘頭，按遙控控制電磁鐵釋放錘頭，使錘頭按要求高度跌落沖擊試樣。

設備詳細參數如下：

產品名稱 防爆殼體抗沖擊試驗裝置

電氣控制方式 按鍵控制，遙控操作

鋼質錘體 1kg，前端為Φ25mm±0.01硬質淬火鋼球，硬度HRC58-62

跌落高度 0.1~2m，電動升降，帶刻度尺參考

導向管 不銹鋼工業管，長2.2m外徑*壁厚為Φ32*2mm，管壁開槽，用于電磁鐵釋放裝置垂直升降

安裝錘體方式 配置專用工具安裝

釋放方式 電磁鐵釋放，錘頭每次通過定位夾具自動找心

承重底板 1*1.2m，厚度12mm，大于100kg

沖擊試驗高度 0-1m（通過調節導向管高度位置匹配）

沖擊區域 底板投影范圍內大部分區域

安裝夾具 通用一套

設備尺寸重量 WDH約=1000×1200×3500mm，200kg

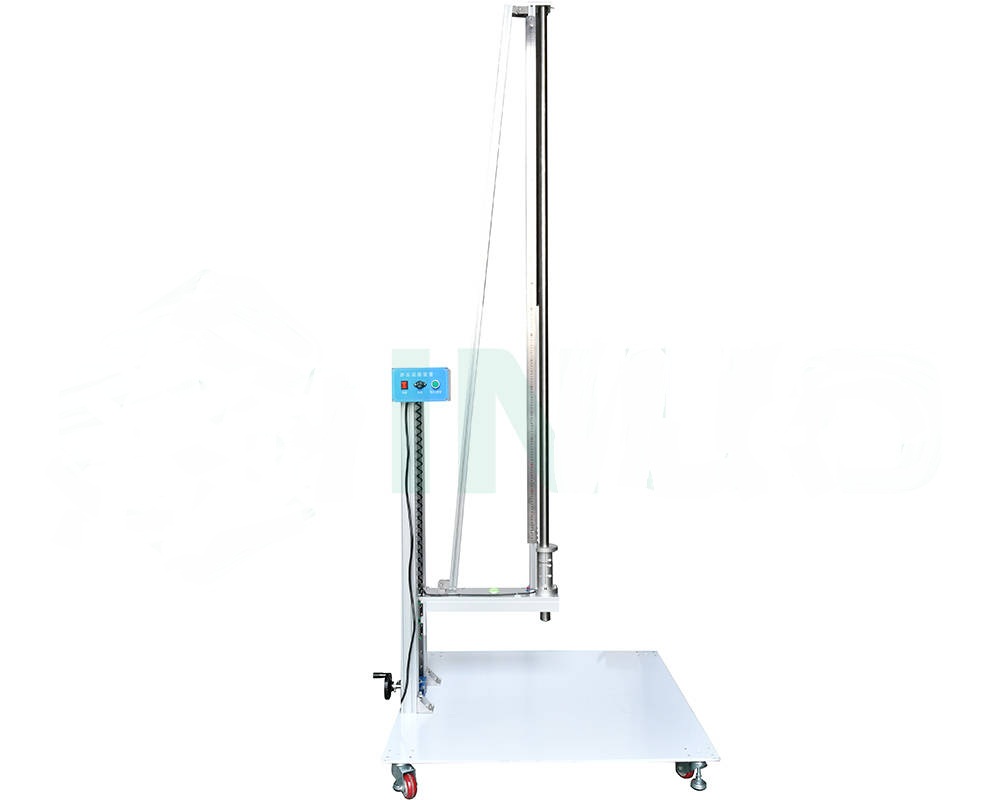

設備結構：

本試驗機采用遙控控制，電動升降，電磁鐵釋放沖擊元件，沖擊點位置可移動，兼容大小防爆產品外殼的抗沖擊測試。

根據客戶試樣定制，具體特點如下

1、擺臂可旋轉，可定位試樣頂部大部分區域

2、2米長鋼導管，電磁鐵安裝于鋼管內，可定位跌落高度

3、錘頭在鋼導管內完成釋放跌落沖擊測試，可有效防止對人的砸傷

4、升降機構可通過電動驅動匹配不同試樣高度，省力便捷

5、帶手持紅外遙控，可控制升降動作、釋放動作，操作方便簡潔。

6、加厚承重底板，重量大于100kg，尺寸1000*1200mm，帶滾輪及支撐地腳，可移動也可固定。

7、采用硬化鋼制錘頭，重量(1±0.01 )kg
