漏電起痕試驗儀是一種用于評估材料耐漏電性能的設備。它通過模擬家用電器、電子設備等在日常使用中可能發生的漏電現象，對材料進行測試，以確定其是否能夠滿足安全標準的要求。下面將對漏電起痕測試儀進行詳細的介紹。

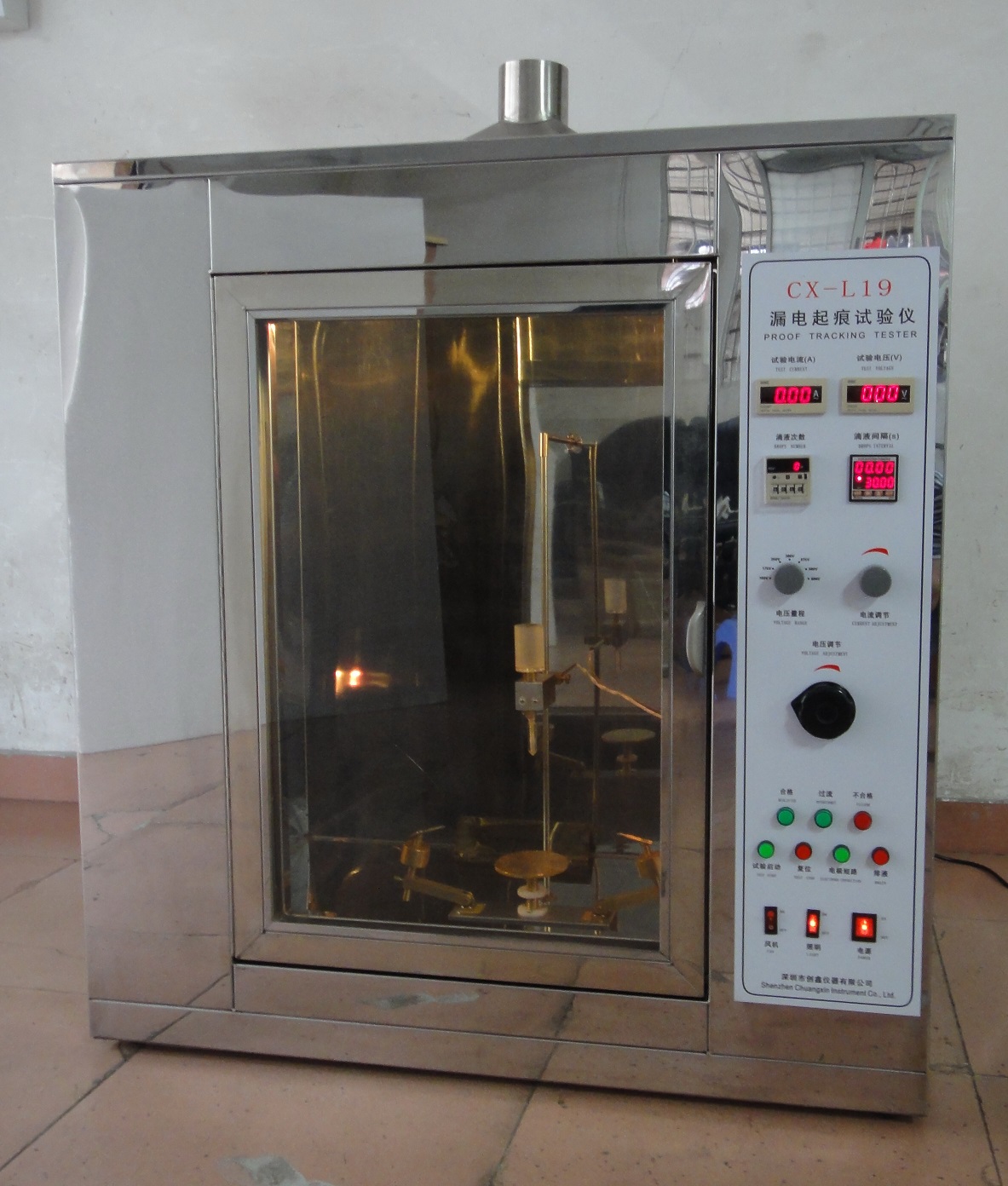

漏電起痕試驗儀通常由電源、測試平臺、滴液系統、顯微鏡和數據處理系統組成。在測試過程中，被測材料被放置在測試平臺上，滴液系統會按照預設的程序?qū)?dǎo)電液體滴到材料上。這些導電液體通常是由電解質溶液和水混合而成的，具有不同的導電性能。

接著，顯微鏡會對材料表面進行觀察，記錄導電液體的流動、聚集和分解過程。這些數據將被傳輸?shù)綌?shù)據處理系統進行分析，以確定材料的耐漏電性能。通常，漏電起痕測試儀可以評估材料的耐漏電流、耐電壓等參數，從而為產品的安全性能提供可靠的依據。

在使用漏電起痕試驗儀試驗前，試驗人員需做好以下準備工作方能準確測出絕緣材料在潮濕環境下的PTI值及CTI值。

1．制取試樣：

按標準要求制取試樣(試樣表面應平整，試驗時液體不會從試樣邊流出。尺寸最好不小于15mm×15mm，厚度應大于或等于3mm)。

2．配制試驗液體：

溶液A: (0.1±0.002)% 質量分?jǐn)?shù)的氯化按(NH4Cl) 用蒸餾水或去離子水稀釋，其溶液在23℃士1℃時的電阻率是395Ω·cm士5Ω·cm

溶液B: (0.1±0.002)% 質量分?jǐn)?shù)的氯化按(NH4Cl)和(0.5±0.002)% 質量分?jǐn)?shù)的烷基蔡一磺酸鈉鹽用燕餾水或去離子水稀釋，其溶液在23℃土1℃時的電阻率是1700Ω·cm士150Ω·cm。優先采用溶液A，如果需要侵蝕性更強的污染物，則應使用溶液B。配制好后將試驗液體裝入滴液杯中，其容量約20毫升。

3．電極和滴液裝置調節：

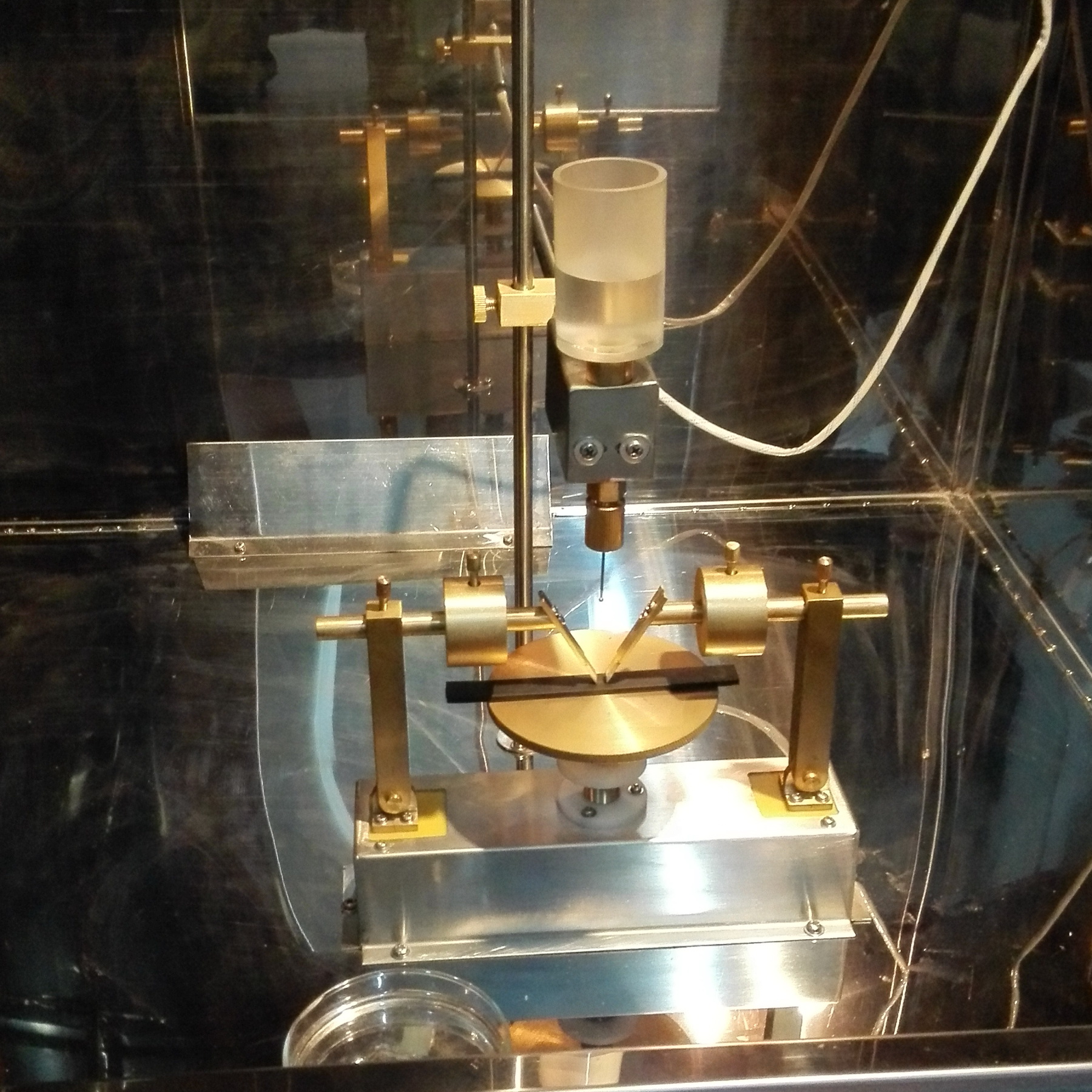

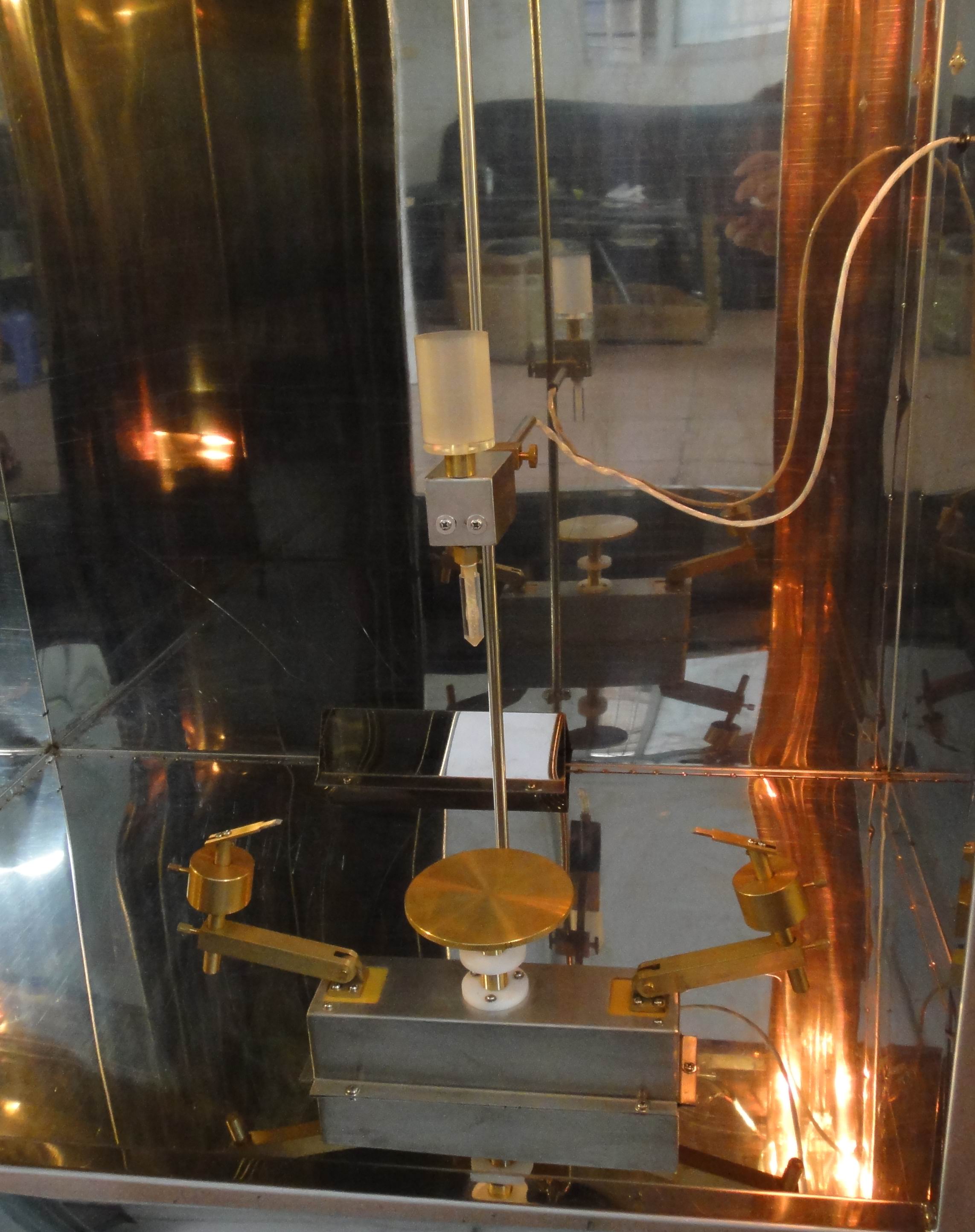

A．將玻璃放在升降載物臺上面，再將試樣放在玻璃上，調整升降載物臺使兩支電極臂呈現水平直線（用隨機配備的方形水平儀配合調節）；

B．調整活動臂調節底座22，使每支電極臂著壓試樣的力為1.0N士0.05N，兩支電極間和間距為4.0mm士0.1mm；

4． 電壓調節：

根據試驗要求選擇對應電壓檔位，先不要放上試樣，并把左右電極臂抬起，拉下操作室觀察窗，按一下復位按鈕后，再按下啟動按鈕，旋動電壓調節旋鈕，使電壓表顯示到目標電壓時，再次按下復位按鈕。

5． 短路調試：

按下“調試”按鈕，根據電流表顯示的電流值，調節電流選擇開關及電流微調旋鈕，使其短路電流為1±0.1A。

特別提醒：做100-200V電壓試驗時一定須把電流選擇開關及電流微調置于低檔位置，以免因電壓升高而電流過大燒毀電流保險及內部電阻。

3． 滴液調節：

將溶液杯輕放在滴液杯盛放臺26上，把滴液泵25的進水管放入溶液杯中，接通電源，打開箱體內手柄式開關和按下面板上的“排液”按鈕，把滴液泵頻率表上的第二設定值設置在100-200之間（具體方法下面的設置流程說明），直至針頭滴液按下“排液”按鈕停止排液。

以下是滴液泵頻率表的面板設置

注：根據實際滴液量，若實際量比目標量（50滴0.997-1.147或20滴0.380-0.480）小,可酌量點按左側加減頻率按鈕調整頻率值，以使顯示實時速度值增大，反之減?。ù吮碓诔鰪S前已經設置好了，沒有特殊情況請不要隨意調整）。

調整滴液達到每滴間隔時間為30±5秒。調整方法：將滴液泵頻率表上的第二設定值減小或增加，同時調整滴液間隔時間和持續時間（此時間在定時器內設置）即可實現，以下分別介紹：

A.調整流量：也就是調節滴液泵頻率表上的第二設定值；

B.對間隔時間的設置（此處只做簡單說明）：
