10.1 正常使用時帶電部件的可觸及性

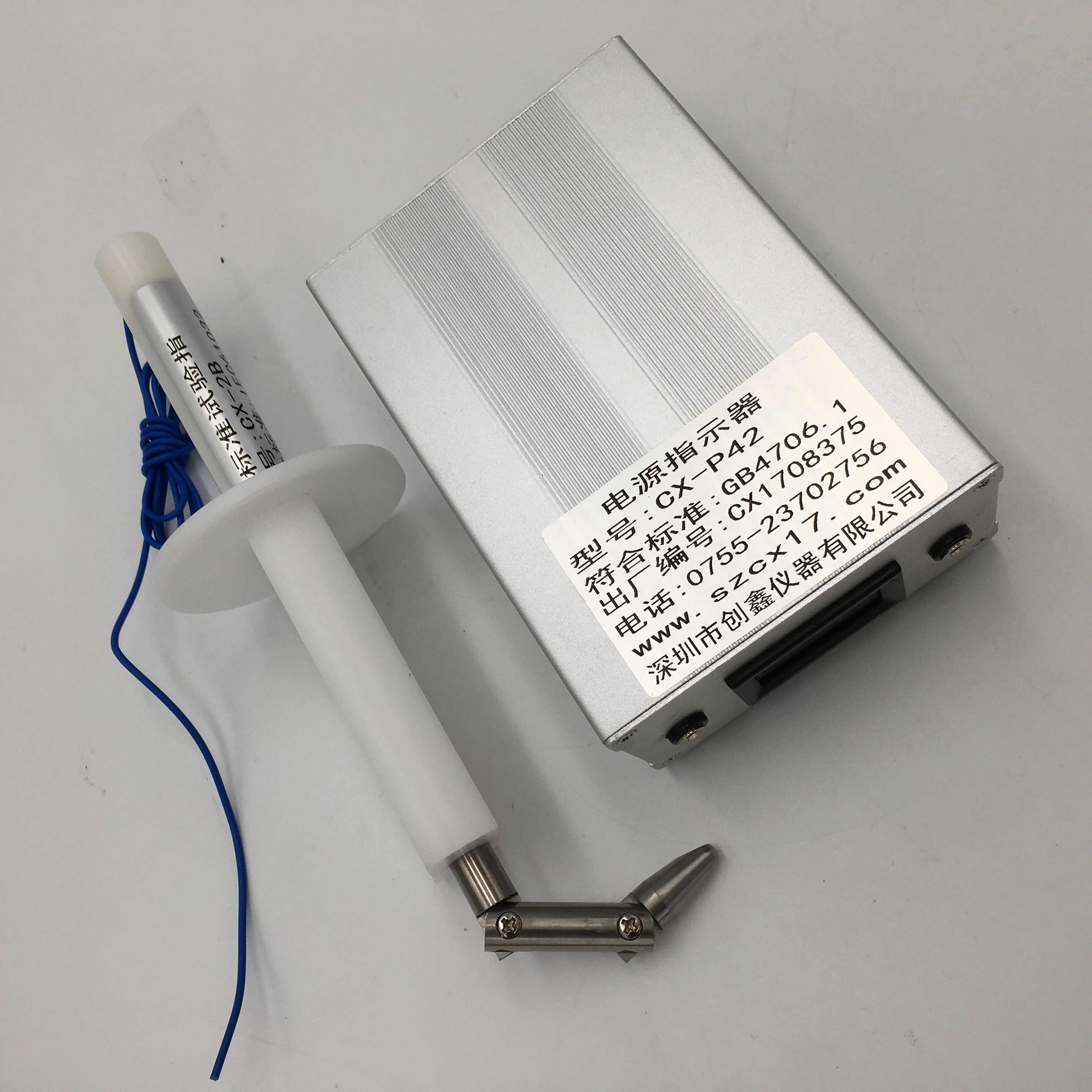

用GB/T 16842-2016 中試具 B標準試驗指,施加到各個可能的位置上。用電壓在 40 V 至50 V之間的電指示器顯示試驗指與相關部分的接觸情況。

在此附加試驗期間,電器附件要經受 75 N 的力達 1 mn此力是通過 GB/T 16842一2016 中試具11 的直的無節試驗指的端部來施加的。將裝有上述規定的電指示器的試驗指施加到絕緣材料變形會損壞電器附件的安全的所有位置上,但不施加在膜片和類似位置上。

10.5帶保護門的插座

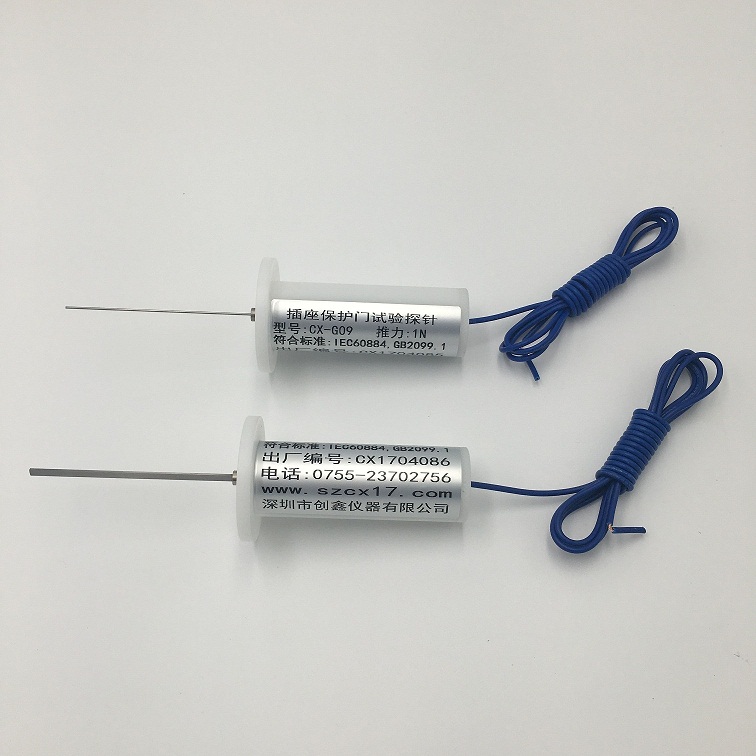

帶保護門的插座在結構上還應做到在不插入插頭時,用圖 9 和圖 10 所示的探針不得觸及帶電部件。

探針應施加到僅與帶電插套對應的插入孔，并應不接觸到帶電部件。為確保這一防護等級,插座在結構上應做到,當插頭被拔出時,帶電插套能自動被遮閉。保護門的設計應做到,當插頭插入帶保護門的插座時的運動,與插入不帶保護門的插座時的運動，是相同的。

要達到這一要求的機構,不應輕易被插頭以外任何東西所驅動，而且不應依靠容易丟失的部件來實現這一目的。

用電壓在 40 V至50 V之間的電指示器來顯示相關部件的接觸情況。

是否合格,通過觀察和用插座在插頭WAN全拔出狀態下,用上述探針進行如下試驗按圖 9 要求的探針,用 20 N 的力施加到與帶電插套對應的插入孔。探針依次從三個方向施加在保護門最不利的位置，同一位置三個方向的每個方向約為 5 s 時間。在每次操作期間，應不旋轉探針,探針應以 20 N 維持力的方式來施加,當探針從一個方向變動到另個方向時，不施加力，但不能拔出探針。

然后,按圖 10 所示的鋼制探針,以三個方向施加 1N 的力,每個方向約 5 S時間,是獨立碰觸,每一次碰觸后都要拔出探針。

對帶有熱塑性材料外殼和本體的插座，試驗要在(402)C的環境溫度下進行,插座和探針均應處于這一溫度。
