中文版
English
技術文章
如何檢驗灼熱絲試驗儀的溫度是否達到了要求

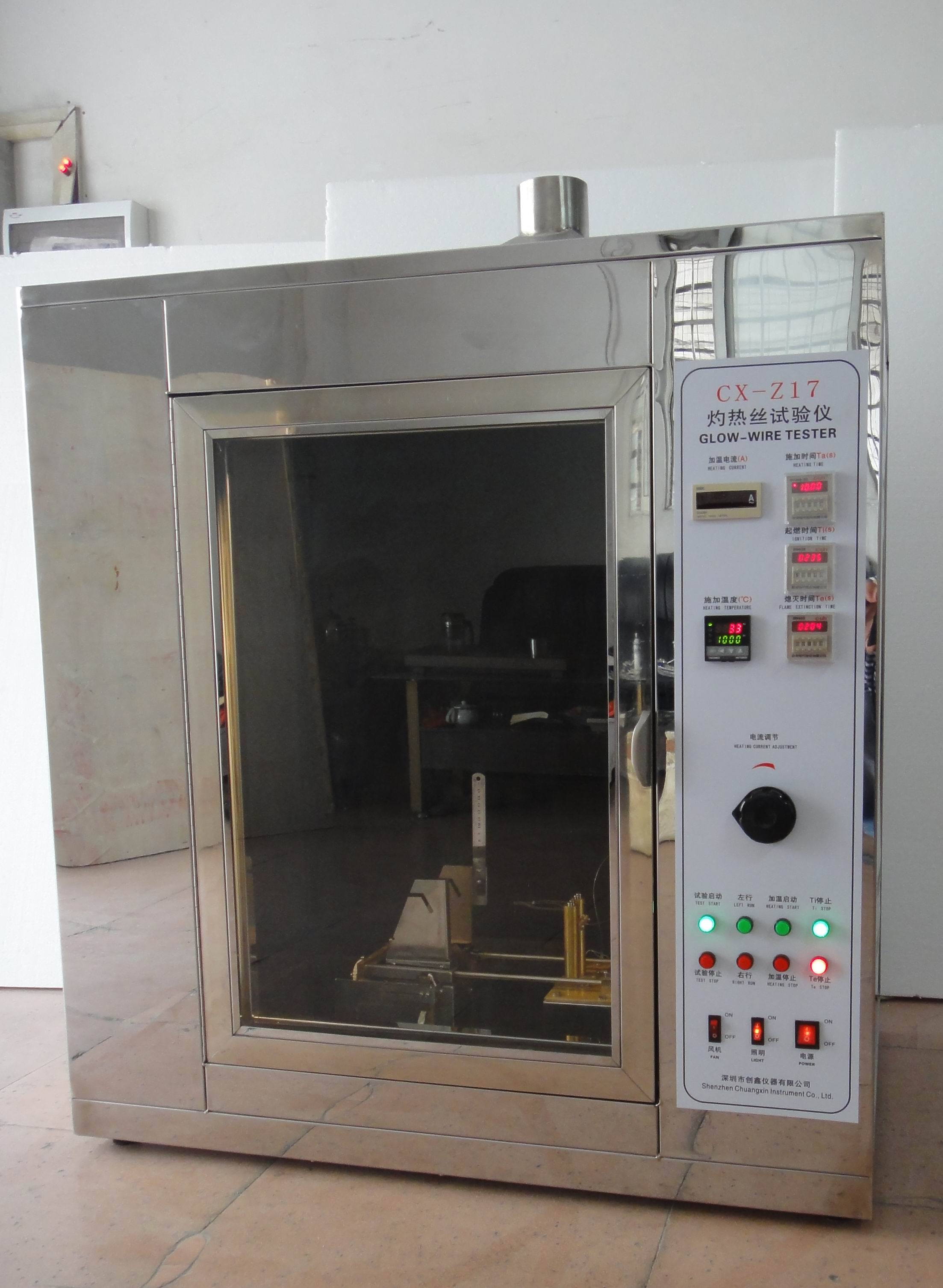

灼熱絲試驗儀是為了測試電子電器產(chǎn)品在工作時候的穩(wěn)定性以及電工電子產(chǎn)品行業(yè)用于測定電子產(chǎn)品的阻燃性能實驗，灼熱絲本身其實是一個固定規(guī)格材質(zhì)的鎳鉻Ni/Cr(80/20）合金絲加熱絲，試驗時要通過熱電偶導熱加熱到規(guī)定的溫度，使灼熱絲的頂端接觸樣品達到標準要求時間，再觀察和測量其狀態(tài)，測試范圍取決于特定的試驗程序。

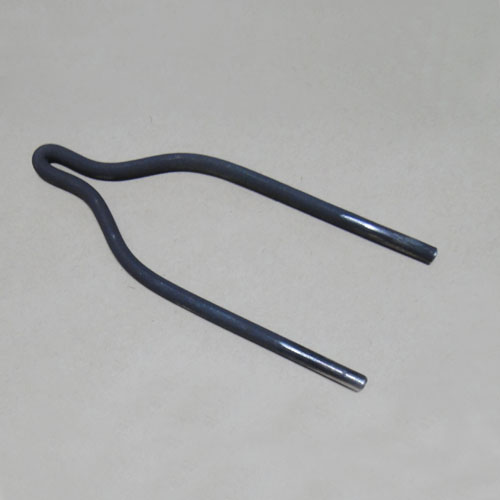

在灼熱絲測試中，灼熱絲U型頭發(fā)熱絲用作這種導熱源。 該測試方法用于檢查產(chǎn)品在使用過程中或發(fā)生故障時的防火安全性能，加熱或發(fā)光的部件可被視為短期點火源。 由于連接松動和接觸不良，電氣產(chǎn)品及其組件和零件會出現(xiàn)高溫， 還必須注意紡織座椅套、桌布或窗簾產(chǎn)生火災的風險，例如暴露于香煙燙傷后。
灼熱絲試驗機溫度校準方法：
1、銀箔片符合的標準有：IEC60695-2-10、GB/T5169.10-2006、GB/T5169.13-2006和GB4706.1等標準 .科研單位、學校、工廠實驗室以及檢測機構等均需要用到銀箔片來校準灼熱絲溫度。
2、為何灼熱絲頭達960度時不能用其它比較直觀的儀器測量出比較準確的數(shù)值，因為銀的熔點為960攝氏度，所以要用高純度（99.9%）的銀箔校溫。
3、裁剪一塊純度不小于99.8％，厚度約0.06mm, 面積約2mm2的銀箔片。
4、用鑷子夾持放置在灼熱絲U型頭的端點上面，緩慢施加灼熱絲電流，當溫度處于960度時銀箔片熔化（在U型頭表面凝結成水銀顆粒狀），即表明灼熱絲溫度達到標準要求。每次校溫完畢及時清除灼熱絲頂部的銀殘余物，如使用軟鋼絲刷或軟金屬刮片等。
5、如校溫不合格，損耗較重的灼熱絲要及時更換新的再重新校溫。
6、IEC60695-2-10:2013新標準要求為960℃±15℃，對灼熱絲試驗機，灼熱絲試驗儀，灼熱絲測試儀以及灼熱絲試驗裝置儀器廠家的嚴格要求。
- 上一個：
- 如何選擇多路溫度記錄儀
掃碼咨詢
掃一掃進官網(wǎng)
QQ咨詢
0755-23702756
微信公眾號
