IPX56噴水試驗機可以共用一把噴槍嗎
方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為6.3mm
試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5L/min(750L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min(不包括安裝面積)最少3min 。
IPX6
方法名稱：強烈噴水試驗；
試驗設備：噴嘴的噴水口內徑為12.5mm ；
試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100L/min(6000L/h)；
試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3min 。
D=6.3mm防水防護等級5和6K；
D=12.5mm防水防護等級6。

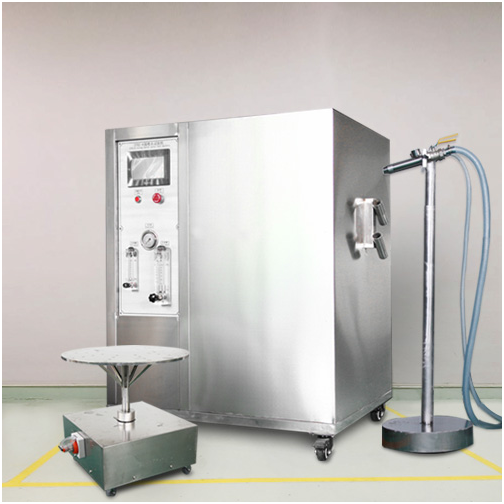

IPX56噴水試驗機
試驗標準：
符合 IEC60529:2001，GB4208-2017《外殼防護等級(IP 代碼)》條款及 GB7000.1《燈具
第一部分：一般要求與試驗》條款要求；
用途：
該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。
產品特點：
1、分體式結構，安全可靠。
2、設備機架、試樣轉臺全部采用優質鋁合金及SUS304#不銹鋼板制作，確保長時間使用不生銹。
3、轉臺電器部分全密封，有效防止進水漏電。
4、轉臺使用調速電機，速度在標準范圍內無級可調，并能控制正反向轉動（適合帶樣品通電測試，防止繞線）。
5、噴水流量通過流量計調整，手動調節。
6、噴嘴：依照IEC60529之規格承制（如下圖）
7、，電器元件全部采用如LG、歐姆龍等進口品牌；接線工藝符合國家標準要求，電板布局合理，接線牢固，標示清楚。
8、自帶水箱，水箱內裝用水位浮球閥自動控制進水，并有低水位報警監測，有效防止水泵缺水干轉而損壞。
9、測試時間通過時間繼電器控制，簡單實用；可設定：0-999min（可調），測試完成后，自動停機。
10、IPX5和IPX6一鍵轉換，一鍵啟動，自動停機，簡單智能。
技術參數：
序號
型號
CX-IPX56AS
1
控制系統
（觸控式）7"威綸觸摸屏+松下PLC
2
設備外尺寸
約L1026*D776*H1645（含腳輪）
3
貯水箱容積
520L，尺寸約700×500×1500(mm)，304不銹鋼
4
IPX5噴水孔徑
6.3
5
IPX6噴水孔徑
12.5
6
IPX5噴水流量（L/min）
12.5±0.625
7
IPX6噴水流量（L/min）
100±5L/min
8
水壓（Mpa）
按規定水流量調節
9
流量控制
采用帶調節轉子流量計實現手動調節流量
10
噴水距離
2.5*3米(試驗人員控制)
11
噴槍固定方法
手持式
12
水泵
廣州凌霄不銹鋼多級泵
13
水路材料
不銹鋼+PPR水管焊接
14
轉臺直徑
￠600
15
轉臺負載電源
AC220V
16
材質
SUS304#不銹鋼板
17
保護裝置
漏電、缺水、短路
18
電源（V）
380V
19
功率（KW）
3
20
符合標準
IEC60529:1989+A1:1999、GB4208、GB7000.（IPX5、IPX6)
從上面技術參數介紹可以看出IPX56噴水試驗機是不可共用一把噴槍的，因?yàn)镮PX5與IPX6 噴槍的口徑不一樣。
