GB21456能效測試標準鍋的尺寸要求

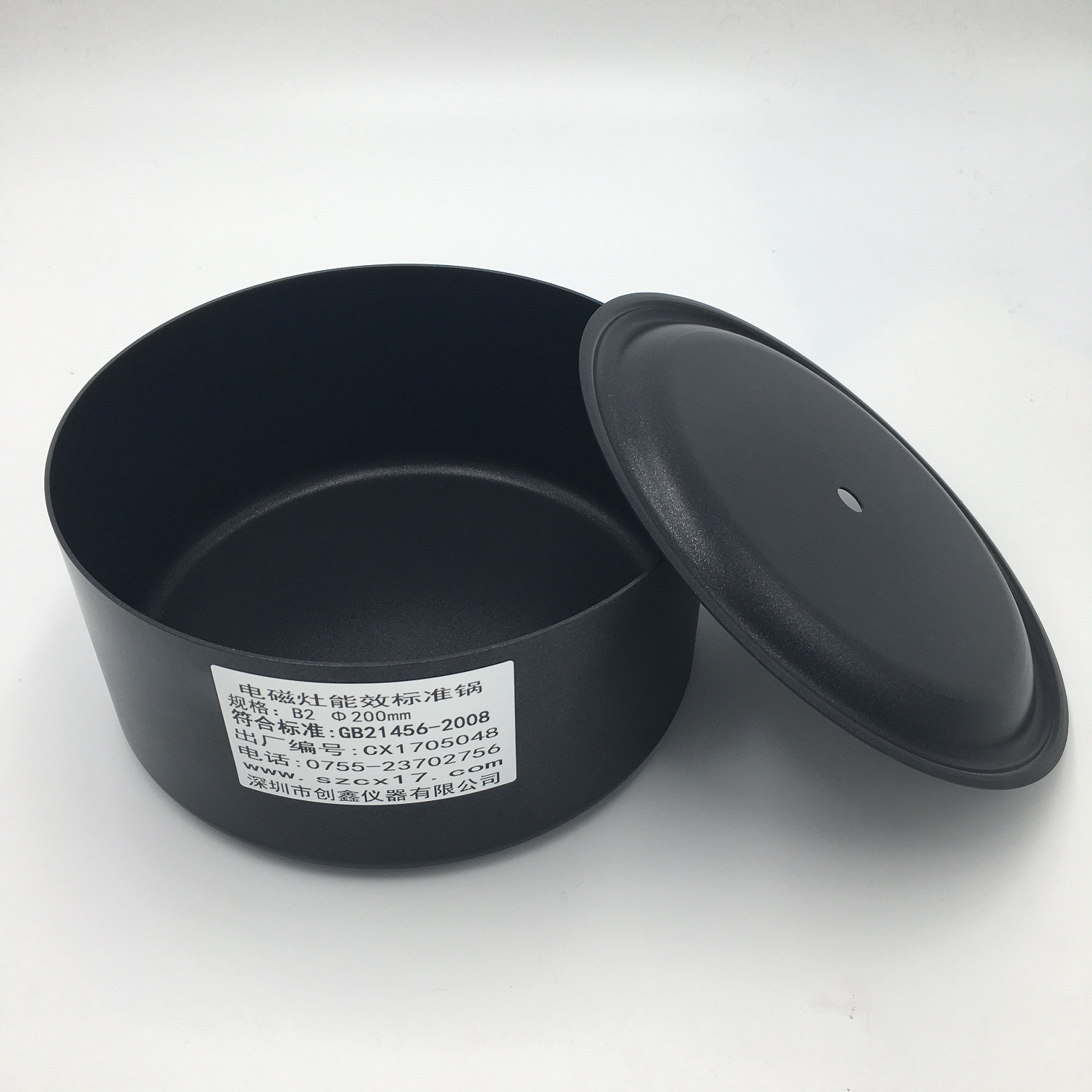

GB21456電磁灶能效測試標準鍋|低碳鋼標準試驗鍋是根據GB21456-2014《家用電磁灶能效限定值及能源效率等級》有關平底標準鍋及鍋蓋的要求制作。主要用于考核評定電磁灶能效限定值及能源效率等級的試驗器具。
技術要求：
1．鍋及鍋蓋材質主要是Q235,碳的質量分數<0.08%;
2．鍋蓋材料厚度為1mm，鍋身厚度“t”見附圖；
3．鍋身底部不能向外凸，底部大凹度為0.6%倍有效直徑;
4．鍋身及鍋蓋表面要光潔，并作沙光防銹表面處理；
a．鍋身尺寸：
|
代號
|
A/mm
|
B/mm
|
H/mm
|
t/mm
|
容積/L
|
|
B1
|
Φ140
|
Φ120
|
75
|
1.5
|
1
|
|
B2
|
Φ200
|
Φ180
|
95
|
1.5
|
3
|
|
B3
|
Φ220
|
Φ200
|
110
|
1.5
|
4
|
|
B4
|
Φ280
|
Φ260
|
105
|
2.0
|
6
|
b.鍋蓋尺寸
|
代號
|
A/mm
|
B/mm
|
C/mm
|
t/mm
|
|
B1
|
Φ82
|
Φ126
|
Φ146
|
1.0
|
|
B2
|
Φ142
|
Φ186
|
Φ206
|
1.0
|
|
B3
|
Φ162
|
Φ206
|
Φ226
|
1.0
|
|
B4
|
Φ222
|
Φ266
|
Φ286
|
1.0
|
