500L滴水試驗箱內箱尺寸是多大

一、產品用途

本設備用于考核電子電工產品，外殼和密封件在淋雨環境下能否保證設備和元件良好性能的試驗。本產品模擬滴水，濺水等各種環境。主要適用于手機、通訊產品、汽車零部件、戶外照明及信號裝置等產品做防水性能測試及IP防水等級測試；同時檢測產品在運輸過程或使用中可能受到侵水的影響,為產品技術標準提供可靠依據；整個試驗過程在箱體內完成，水不會濺到室外，并且水可以循環使用。

二、符合標準

GB2423,38-2006、GB4208 、IEC 60529等

三、主要技術參數

IP12-500L
內箱尺寸	800×800×800㎜（WDH）
外箱尺寸	約1140×860×1750mm（WDH）以實際尺寸為準
滴水面積尺寸	600×60060mm（WD*H)
滴水箱與樣品距離	200 mm
滴水孔直徑	φ0 .4 mm
噴水孔徑間距	20 mm
降雨量	1+0.5mm/Min 3+0.5mm/Min
轉盤直徑	400mm
轉盤轉速	1 ～7r/min 可調
轉盤	IPX1轉盤平行 IPX2轉盤可傾斜15°
轉盤可調高度	200mm
轉盤承重	20公斤
試驗時間	1～999,999min（可設定）
外箱材料	304不銹鋼
控制系統	本公司自主研發的控制系統
氣源	需方自備5kg以上氣源

四、使用環境

環境溫度: RT10～35℃(24H內平均溫度≤28℃）

環境濕度: ≤85%RH

電源: 220V 50HZ單相三線+保護地線, 保護地線接地電阻小于4Ω；要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專用供本設備使用

功率: 約2KW

保護系統: 漏電、短路、報警提示

五、主要配件清單

序號	名稱	品牌	備注

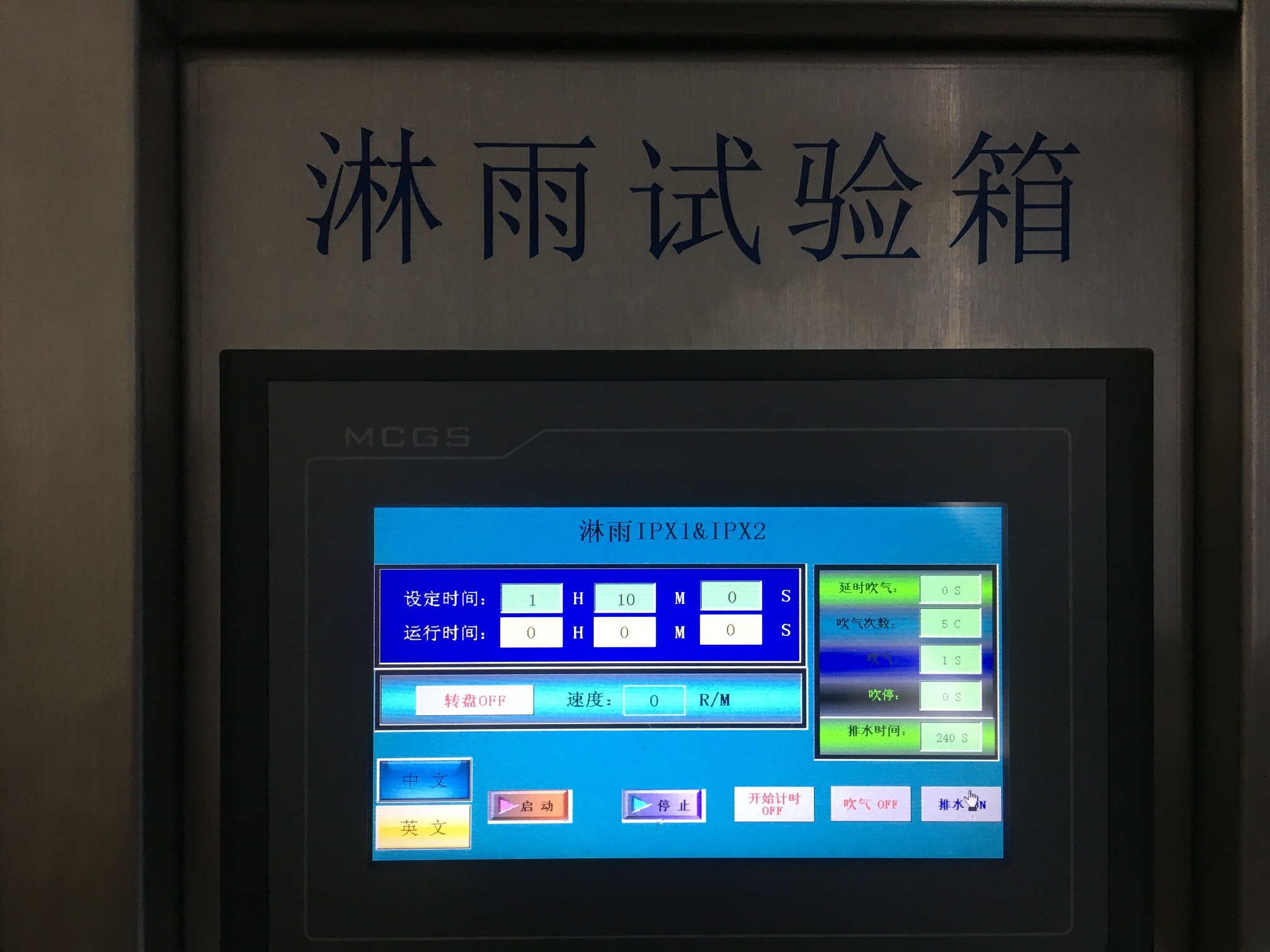

1	觸摸屏控制器	昆侖通泰
2	PLC	信捷
3	中間繼電器	士研
4	斷路器	正泰
5	減速電機	瑞踴	配1個調速器
6	帶燈按鈕	紅波
7	急停	紅波
8	漏電斷路器	正泰
9	水泵	凌霄
10	流量計	國產
11	PVC管	聯塑
