IP防護等級

IP（INGRESS PROTECTION）防護等級系統是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草，將電器依其防塵防濕氣之特性加以分級。IP防護等級是由兩個數字所組成，第1個數字表示電器防塵、防止外物侵入的等級(這里所指的外物含工具，人的手指等均不可接觸到電器內之帶電部分，以免觸電)，第2個數字表示電器防濕氣、防水侵入的密閉程度，數字越大表示其防護等級越高。

中文名IP防護等級外文名INGRESS PROTECTION起 草IEC組 成兩個數字第一個數字電器防塵、防止外物侵入的等級第二個數字電器防濕氣、防水侵入的密閉程度特 點數字越大表示其防護等級越高
目錄
1 IP防護等級表示方法概述
2 IP后第一位數字:防塵等級
3 IP后第二位數字:防水等級
防止危險
專門信息

4 IP試驗    范圍 等級防水 文字

防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。


第一位數字表明設備抗微塵的范圍，或者是人們?cè)诿芊猸h(huán)境中免受危害的程度。代表防止固體異物進入的等級，最高級別是6；
第二位數字表明設備防水的程度。代表防止進水的等級，最高級別是8。

IP后第一位數字:防塵等級
數字
防護范

說明
0 無防護 對外界的人或物無特殊的防護
1 防止直徑大于50mm的固體外物侵入
防止人體（如手掌）因意外而接觸到電器內部的零件，防止較大尺寸（直徑大于50mm）的外物侵入
2 防止直徑大于12.5mm的固體外物侵入防止人的手指接觸到電器內部的零件，防止中等尺寸（直徑大于12.5mm）的外物侵入
3 防止直徑大于2.5mm的固體外物侵入
防止直徑或厚度大于2.5mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
4 防止直徑大于1.0mm的固體外物侵入
防止直徑或厚度大于1.0mm的工具、電線及類似的小型外物侵入而接觸到電器內部的零件
5 防止外物及灰塵
完全防止外物侵入，雖不能完全防止灰塵侵入，但灰塵的侵入量不會影響電器的正常運作
6 防止外物及灰塵
完全防止外物及灰塵侵入

IP后第二位數字:防水等級
數字 防護范圍 說明
0 無防護              對水或濕氣無特殊的防護
1 防止水滴浸入       垂直落下的水滴（如凝結水）不會對電器造成損壞

2 傾斜15度時，仍可防止水滴浸入  當電器由垂直傾斜至15度時，滴水不會對電器造成損壞

3 防止噴灑的水浸入   防雨或防止與垂直的夾角小于60度的方向所噴灑的水侵入電器而造成損壞

4 防止飛濺的水浸入    防止各個方向飛濺而來的水侵入電器而造成損壞

5 防止噴射的水浸入         防止來自各個方向由噴嘴射出的水侵入電器而造成損壞

6 防止大浪浸入    裝設于甲板上的電器，可防止因大浪的侵襲而造成的損壞

7 防止浸水時水的浸入   電器浸在水中一定時間或水壓在一定的標準以下，可確保不因浸水而造成損壞

8 防止沉沒時水的浸入  可完全浸于水中的結構，實驗條件由生產者及使用者決定

防止危險
A手背
B手指
C工具
D金屬線

專門信息
a
H高壓設備
M 做防水試驗時試樣運行
S 做防水試驗時試樣靜止
W氣候條件

IP試驗范圍防水試驗包括第二位特征數字為1至8，即防護等級代碼為IPX1至IPX8。
等級防水
⑴IPX 1
方法名稱：垂直滴水試驗
試驗設備：滴水試驗裝置
試樣放置：按試樣正常工作位置擺放在以 1r/min 的旋轉樣品臺上，樣品頂部至滴水口的距離不大于 200mm
試驗條件：滴水量為 1.0±0.5mm/min
持續時間：10 min

⑵IPX 2
方法名稱：傾斜 15°滴水試驗
試驗設備：滴水試驗裝置
試樣放置：使試樣的一個面與垂線成 15°角，樣品頂部至滴水口的距離不大于 200mm。每試驗完一個面后，換另一個面，共四次。
試驗條件：滴水量為 3.0±0.5 mm/min
持續時間：4×2.5 min（共10 min）
⑶IPX 3
方法名稱：水濺試驗
試驗方法：

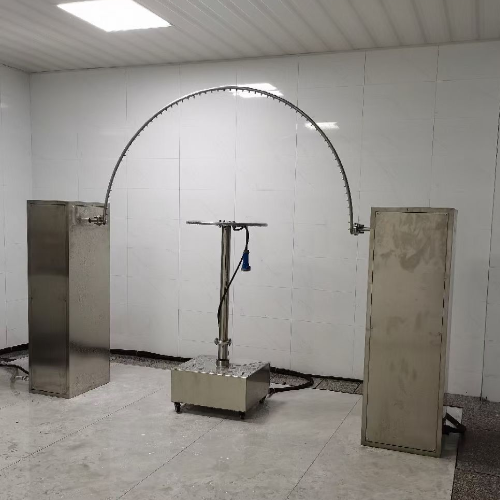

a。擺管式淋水試驗
試驗設備：擺管式淋水濺水試驗裝置
試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。
試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動（2×120°） 約 4s
試驗時間：連續淋水 10 min

b。噴頭式淋水試驗
試驗設備：手持式淋水濺水試驗裝置
試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間
試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積），最少 5 min
⑷IPX 4
方法名稱：水淋試驗
試驗方法：
a．?dāng)[管式濺水試驗
試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同；
試驗條件： 除后述條件外，與上述 IPX 3 之 a 款均相同；噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 （2×360°） 約 12s
試驗時間：與上述 IPX 3 之 a 款均相同 （即10 min）。
b．噴頭式濺水試驗
試驗設備和試樣放置：與上述 IPX 3 之 b 款均相同；
試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同；
試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積） 最少 5min
⑸IPX 5
方法名稱：噴水試驗
試驗設備：噴嘴的噴水口內徑為 6.3mm
試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 12.5 L/min （750 L/h)
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積） 最少 3 min

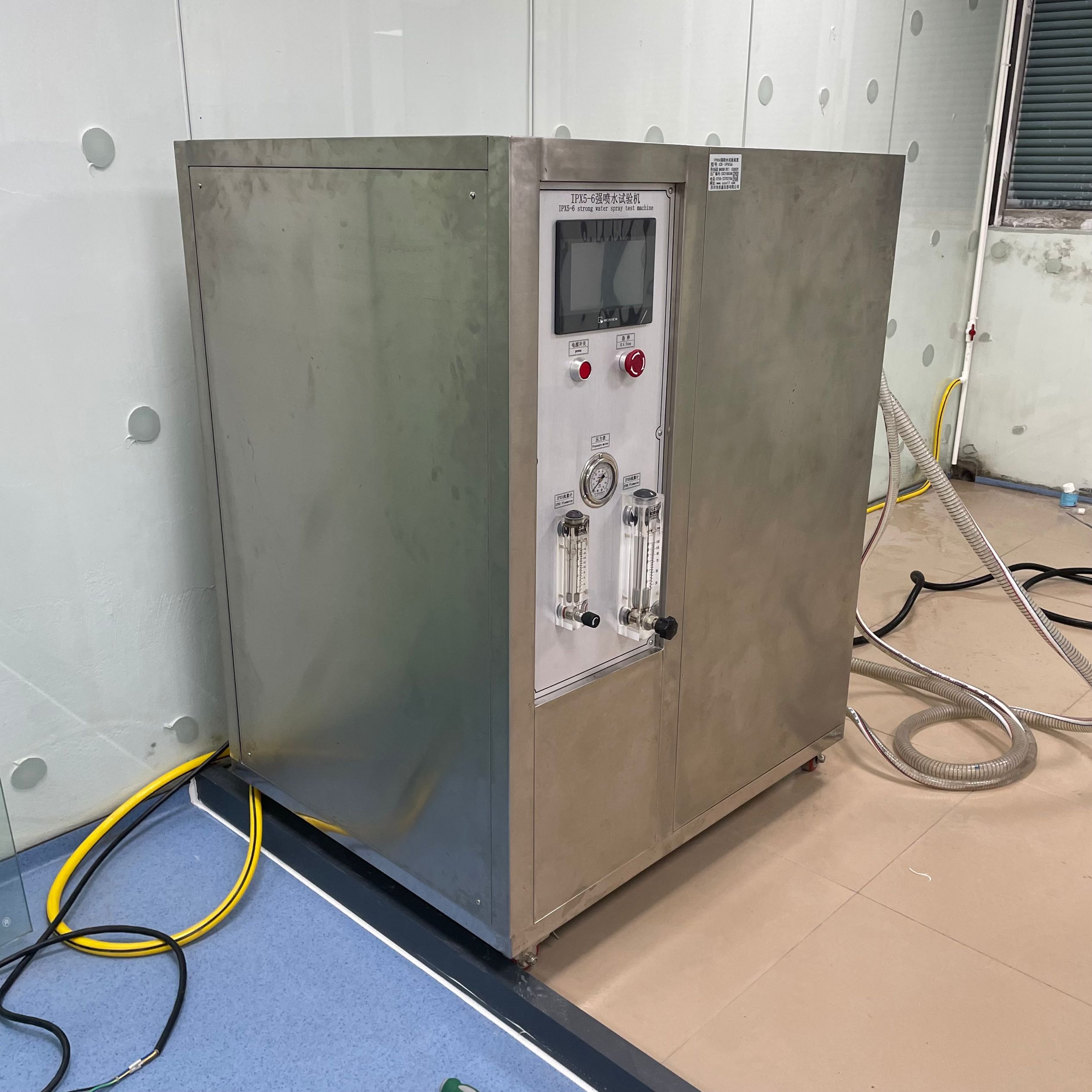

⑹IPX 6
方法名稱：強烈噴水試驗；
試驗設備：噴嘴的噴水口內徑為 12.5 mm
試驗條件：使試驗樣品至噴水口相距為 2.5m ～ 3m ，水流量為 100 L/min （6000 L/h)
試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min（不包括安裝面積）最少 3 min

⑺IPX 7
方法名稱：短時浸水試驗
試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m。試樣頂部到水面距離至少為 0.15m
試驗時間： 30 min

⑻IPX 8
方法名稱： 持續潛水試驗；
試驗設備，試驗條件和試驗時間： 由供需（買賣）雙方商定，其嚴酷程度應比 IPX 7 高。
注意：另外，許多戶外用電子產品也在強調漂浮能力。

IP（INGRESS PROTECTION）防護等級和防水試驗所依據的標準有：
1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草國際防護和防水試驗標準：國際電工委員會標準IEC 529 – 598
2）國標GB 700 – 86
3）GB 4208-2008 外殼防護等級(IP代碼)等。
IP防護等級實驗室：能進行IP等級試驗的實驗室主要有一通檢測實驗室、環境可靠性與電磁兼容試驗中心，航天環境可靠性試驗與檢測中心、蘇州電器科學研究所院、國家電器產品質量監督檢驗中心等。

等級定義
IP 表示Ingress Protection（進入防護）.IEC IP防護等級是電氣設備安全防護的重要評判標準. IP防護等級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程度為標準來對產品進行分類的方法，這
a
套系統得到了多數歐洲國家的認可，由國際電工協會IEC（International Electro Technical Commission）起草，并在IED529（BS EN 60529：1992）外包裝防護等級（IP code）中宣布。
防護等級多以IP后跟隨兩個數字來表述，數字用來明確防護的等級。
第一個數字表明設備抗微塵的范圍，或者是人們?cè)诿芊猸h(huán)境中免受危害的程度。I代表防止固體異物進入的等級，最高級別是6；
第二個數字表明設備防水的程度。P代表防止進水的等級，最高級別是8。
如電機的防護等級IP65，防護等級IP55等等.

接觸電氣設備保護和外來物保護等級（第一個數字） 電氣設備防水保護等級（第二個數字）
第一個數字 防塵防護范圍 第二個數字 防水防護范圍

0 無防護 - 0 無防護 -

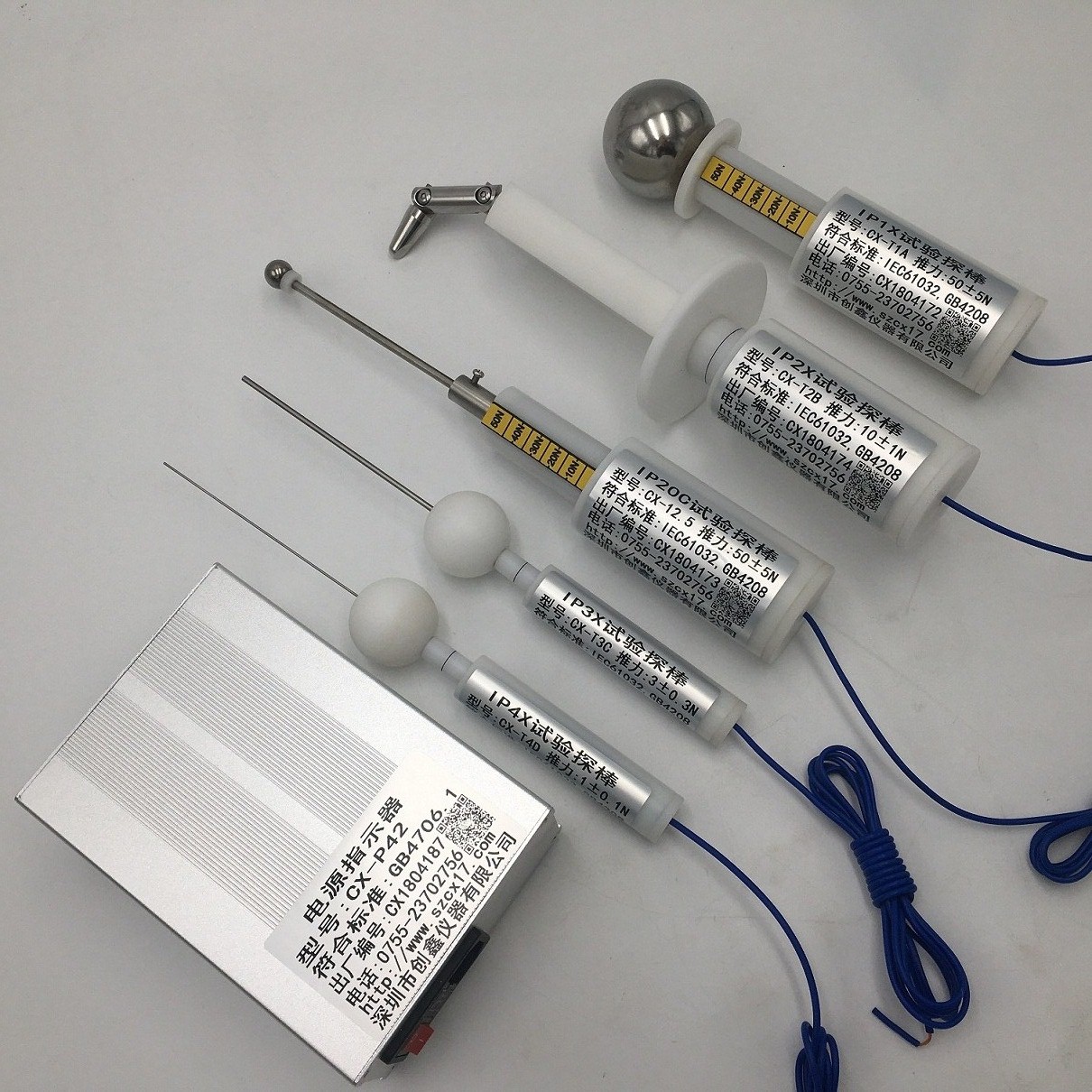

1 防護50mm直徑和更大的固體外來體探測器，球體直徑為50mm，不應完全進入 1 水滴防護 垂直落下的水滴不應引起損害
2 防護12.5mm直徑和更大的固體外來體探測器，球體直徑為12.5mm，不應完全進入 2 柜體傾斜15度時，防護水滴 柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損
3 防護2.5mm直徑和更大的固體外來體探測器，球體直徑為2.5mm，不應完全進入 3 防護濺出的水 以60度角從垂直線兩側濺出的水不應引起損害
4 防護1.0mm直徑和更大的固體外來體探測器，球體直徑為1.0mm，不應完全進入 4 防護噴水 從每個方向?qū)?zhǔn)柜體的噴水都不應引起損害
5 防護灰塵 不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害 5 防護射水 從每個方向?qū)?zhǔn)柜體的射水都不應引起損害
6 灰塵封閉 柜體內在20毫巴的低壓時不應進入灰塵 6 防護強射水 從每個方向?qū)?zhǔn)柜體的強射水都不應引起損害
7 防護短時浸水 柜體在標準壓力下短時浸入水中時，不應有能引起損害的水量浸入
8 防護長期浸水 可以在特定的條件下浸入水中，不應有能引起損害
注：探測器的直徑不應穿過柜體的孔
認識電子產品的防水等級JIS(IPX)


0 無保護
1 防滴I型 垂直落下的水滴無有害的影響
2 防滴Ⅱ型 與垂直方向成15“范圍內落下的水滴無有害的影響
3 防雨型 與垂直方向成60度范圍內降雨無有害的影響
4 防濺型 受任意方向的水飛濺無有害的影響
5 防噴射型 任意方向直接受到水的噴射無有害的影響
6 耐水型 任意方向直接受到水的噴射也不會進入內部
7 防浸型 在規定的條件下即使浸在水中也不會進入內部
8 水中型 長時間浸沒在一定壓力的水中照樣能使用
9 防濕型 在相對濕度大90%以上的濕氣時照樣能使用
國際工業標準的IP防水等級和日本工業標準的JIS防水等級是接近的，分0-8的9級，IP等級同樣對防塵做了規定。IPxx 防塵防水等級
防塵等級 （第一個X表示）
0 ：沒有保護
1 ：防止大的固體侵入
2 ：防止中等大小的固體侵入
3 ：防止小固體進入侵入
4 ：防止物體大于 1mm 的固體進入
5 ：防止有害的粉塵堆積
6 ：完全防止粉塵進入

防水等級 （第二個X表示）
0 ：沒有保護
1 ：水滴滴入到外殼無影響
2 ：當外殼傾斜到 15 度時，水滴滴入到外殼無影響
3 ：水或雨水從 60 度角落到外殼上無影響
4 ：液體由任何方向潑到外殼沒有傷害影響
5 ：用水沖洗無任何傷害
6 ：可用于船艙內的環境
7 ：可于短時間內耐浸水（1m）
8 ：于一定壓力下長時間浸水
例：有秤或顯示儀表標示為IP65，表示產品可以 完全防止粉塵進入及可用水沖洗無任何傷害。
IPXX等級中關于防水實驗的規定。
