實際應用中32.768khz一般是用CX-118A晶振測試儀

產品簡介：
一、CX-117A是高***的晶振測試系統，采用微處理器技術，實現了智能化測量。本系列儀器采用倒數計數技術實現等精度測量。它測量精度高，靈敏度高，速度快，閘門時間可選；具有頻率測量、周期測量、PPM測量、分檔測量、上下限測量、累加計數等功能；中心頻率（標稱頻率）F0、分檔值Pr1 ～Pr8 (ppm) 、上限頻率FU 、下限頻率FL可任意設定并能存儲。該機前置電路有低通濾波器、衰減器等。特別適合晶體行業、郵電、通信、廣播電視、學校、研究所及工礦企業的生產和科研之用。。
具有PPM測量功能，預置頻率F0可任意設置。該功能特別適合于晶體振動器生產企業，測試結果顯示直觀。
主要功能：頻率測量，PPM測量，周期測量，數據累計 ，功能設定


二、主要技術指標：
頻率測量范圍： 0.1Hz — 100MHz
頻率測量靈敏度：30mv
PPm測量：3KHz — 100MHz
PPm測量精度：≤1 PPm （1×10-6）
（可擴展0.1PPm ， 0.01 PPm）
中心頻率：0 Hz — 100 MHz任意設定
誤差設置范圍設定：± 1 — ± 999 PPm任意設定。
閘門設置：四檔 ，0.01s、 0.1s、1s三檔固定，
1檔閘門1ms — 10s可設，
每1mS為一階梯任意設定。
周期測量范圍：100 ms — 10 s
晶振穩定性：5 ×10-7 / 日

32.768khz是用在手表或鐘表上，那CX-118A晶振測試儀就不適合使用了，就得用另一款感應式的CX-QWA-5這款

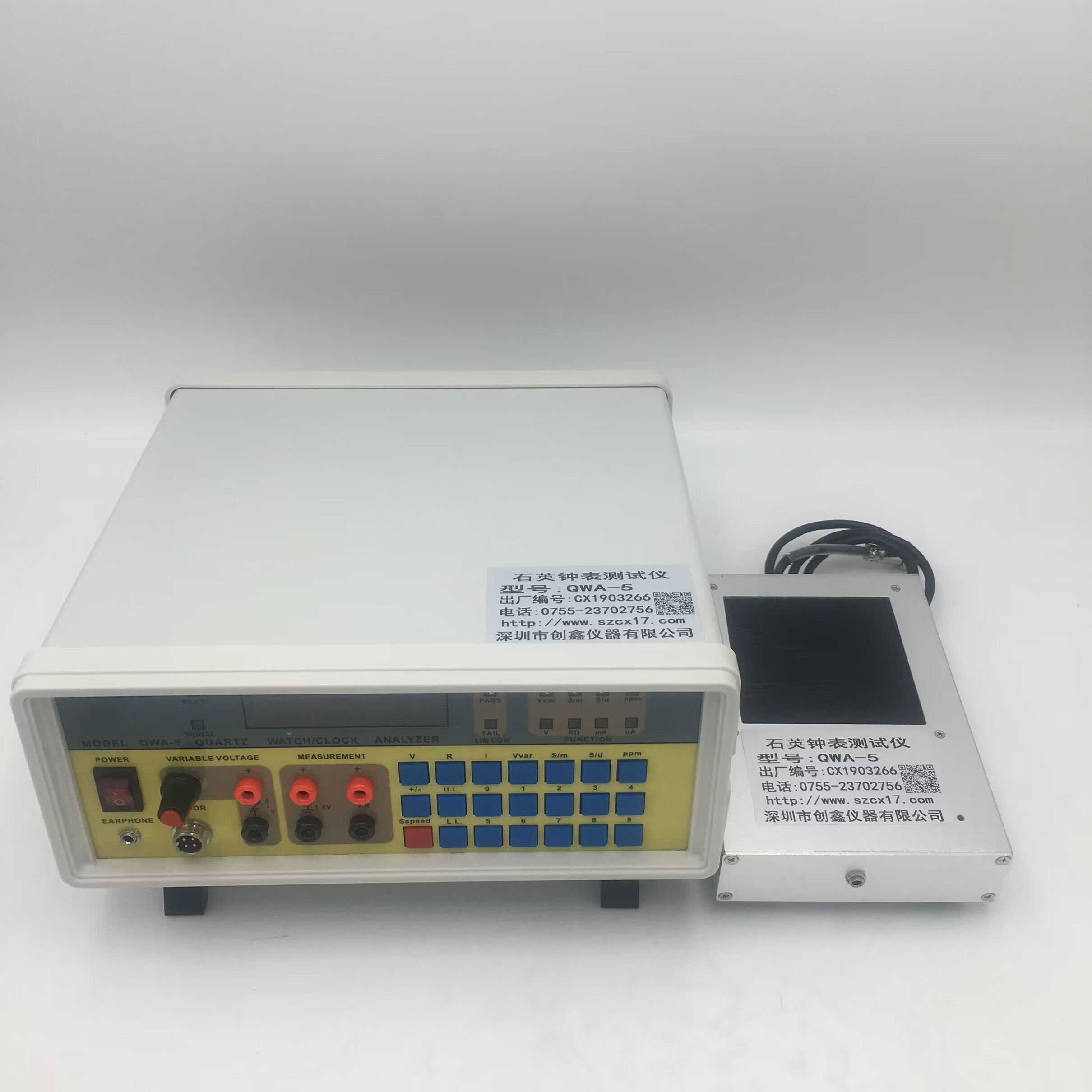

石英鐘測試儀QWA-5A過秒儀是目前與國外產品同檔次的多功能手表測試儀，具有很強的抗干擾能力和功能、、高可靠性等特點，以石英鐘表測試為主，還可以測試機械手表的日差。儀器采用液晶屏數碼顯示；可測試石英鐘表的日差、月差、功耗電流；可測試石英鐘表機芯的的日差、月差、功耗電流；可測試電池電壓、線圈電阻等參數；可提供0~3.5V的電壓輸出為石英鐘表供電；具有步進電機測試、蜂鳴器測試、測試周期選擇、電阻測量等功能，適用于各類要求較高的石英鐘表生產和維修企業。

◆　石英鐘測試儀QWA-5A過秒儀可以測量鐘表的日誤差,月誤差以及用PPM顯示的鐘表及表晶的誤差,探棒型附機的探棒適用于各種成品和半成品的測試.
◆　石英鐘測試儀QWA-5A過秒儀具有很高的可靠度和穩定度,適用于各式各樣的生產環境,能在較寬的環境溫度下保持穩定度在0.5PPM以內.
◆石英鐘測試儀QWA-5A過秒儀時間精度測量
S/D每日快（+）或慢（-）若干秒S/M每月快（+）或慢（-）若干秒
PPM相對于標準頻率32768Hz百萬分之幾的誤差。
此三種方式可以依個人需求轉換
本時鐘晶體內部時基為TCXO10MHz，度優于0.5PPM，加選OCXO，精度優于0.05ppm
◆QWA-5石英鐘表分析儀石英晶體精度測量
此測試可以確定石英晶體（32,768Hz）好壞及性，測式程序如下：
1、 將附機上ANALOG/DIGITAL開關置于DIGITAL。
2、將石英晶體插于附機上之插座內。
3、 看訊號指示燈是否亮著，若明亮則石英晶體是好的，若不亮或時亮時暗則表示石英晶體是壞的。
4、 如石英晶體在動作中，按SPEED鍵，選擇到FAST（快速測量），F(xiàn)AST燈亮。
5、 按PPM鍵（即單位選至PPM）并讀取顯示上之值。
◆石英鐘測試儀QWA-5A過秒儀指針式鐘表測試
指針式鐘表，是指有秒針且每秒鐘動一次的鐘表，測試程序如下：
1、機上ANALOG/DIGITAL開關置于ANALOG
2、將待測表置于附機之感應區，并稍稍移動待測物直至訊號表上的指針穩定的每秒來回擺動一次。
3、按SPEED鍵，此時顯示屏會顯示數字（若不顯示，則表示是快速測試，F(xiàn)AST燈會亮，此時請再按一次SPEED鍵，即變?yōu)槁贉y試，顯示屏會了現數字），若顯示數字為10 5。，表示此時，測試速度為10秒， 數字“5”表示為單位秒的“S”（SECOND），而非“5”，繼續進行下一步。
4,從顯示屏上，讀取測量值，“+”表示表快了，“-”表示表慢了。
◆QWA-5石英鐘表分析儀數位式石英鐘表測試
所謂數位式石英表，是指沒有秒針的鐘表（包括電子表）。測試程序如下：
1、 將附機上ANALOG/DIGITAL開關置于DIGITAL
2、 將待測表置于附機上之感應區。
3、 測試速度可選擇FAST，亦可選擇10秒。
4、 按S/M，S/D，PPM，選擇適應的測量單位 。
