2.4防護等級測試
2.4.1防護等級測試工具介紹

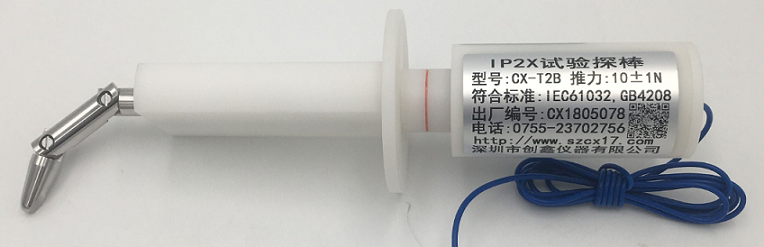

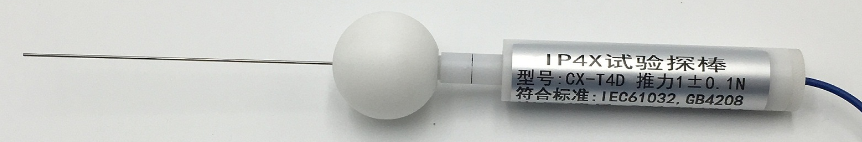

防護等級測試一般為2類：①測試手指（IPXXB）；②測試金屬棒（IPXXD）。具體測試見圖11、圖12。
2.4.2防護等級要求
1）汽車充電口的防護等級要求斷開充電耦合器，輸入口的電壓應≤30VAC或60VDC。如不滿足以上要求，則充電口需滿足IPXXB的要求。
2）外殼和防護柵的防護等級要求防護柵/外殼最小滿足IPXXB。乘員廂和負載廂的外殼/防護柵最小滿足IPXXD。
3）連接器的防護等級要求如果連接器可不用工具斷開，則在未匹配的情況下需滿足IPXXB。
2.4.3測試案例
測試案例（圖13、圖14）說明：把連接好的試指接觸端插入充電連接口處，萬用表一端接測試手指，另一端接觸被測回路，若不導通則說明接口滿足IPXXB的要求，反之不滿足。
2.5等電勢測試
2.5.1基本要求
所有能形成等電勢電流器件的部分，都應能承受在最長失效時間內的最大電流。任何電壓等級B級的電路中，人可觸碰到的裸露可導部件之間的等電勢電阻值必須不超過0.1Ω。
2.5.2測試方法
測試電流最小1A，交流電壓＜30VAC（直流電壓＜60VDC），在兩個可導部件之間至少持續5s的時間。測試部分要與其它未測量部分絕緣。測試部件必須包括電壓等級B級的支架。接地電阻測試儀如圖15所示。
