IPX3-6綜合防水等級試驗箱的工作原理與優點

制作標準：

符合 IEC60529:1989，GB4706.1，《GB4208-2017外殼防護等級(IP 代碼)》條款及 GB7000.1《燈具 第一部分：一般要求與試驗》條款要求。

產品特點：

1、適用于進行產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6防水等級測試。

2、機型結構：采用箱式結構,安裝方便，擺管轉動平穩。

3、設備外殼及轉臺全部采用SUS304#不銹鋼板制造，長時間使用不生銹。

4、304不銹鋼儲水箱，水箱內裝用水位浮球閥自動控制進水，并有高、低水位報警檢測，有效防止水泵缺水干轉而損壞。

5、擺管驅動：采用進口松下伺服電機（采用伺服電機具有噪聲小，擺管速度、角度精準等優點）。

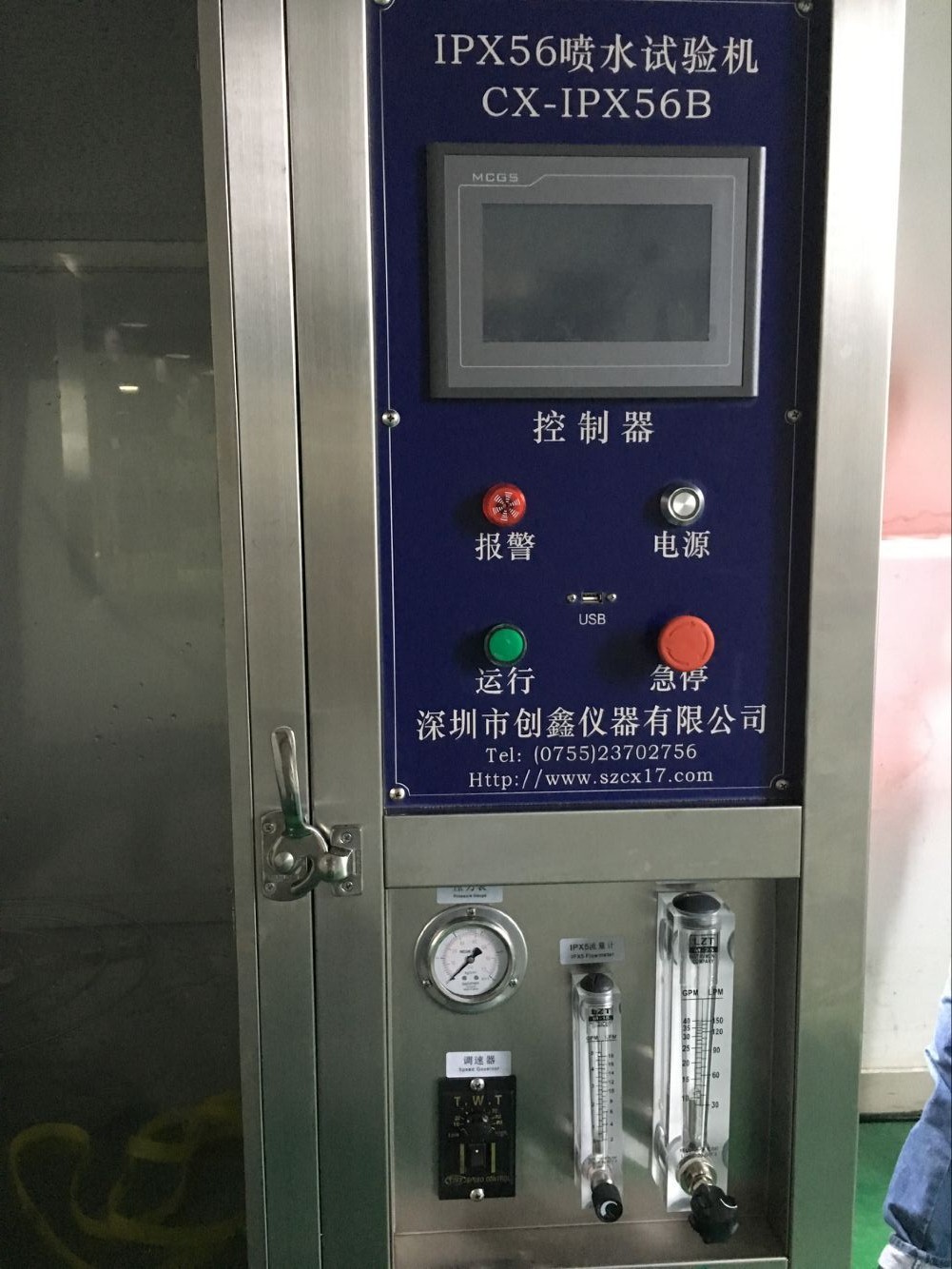

6、轉臺驅動：使用國產優質步進電機，速度及角度可在觸摸屏上設定可調，在標準范圍內精準無級可調，并能自動控制正反向轉動。

7、測試時間可設定：0-999min(可調)；樣品電源通斷電時間可通過程序控制：停電（0-999 min）—通電（0-999min）—停電（0-999min），適用于樣品在測試中需要通斷電。

一、技術指標

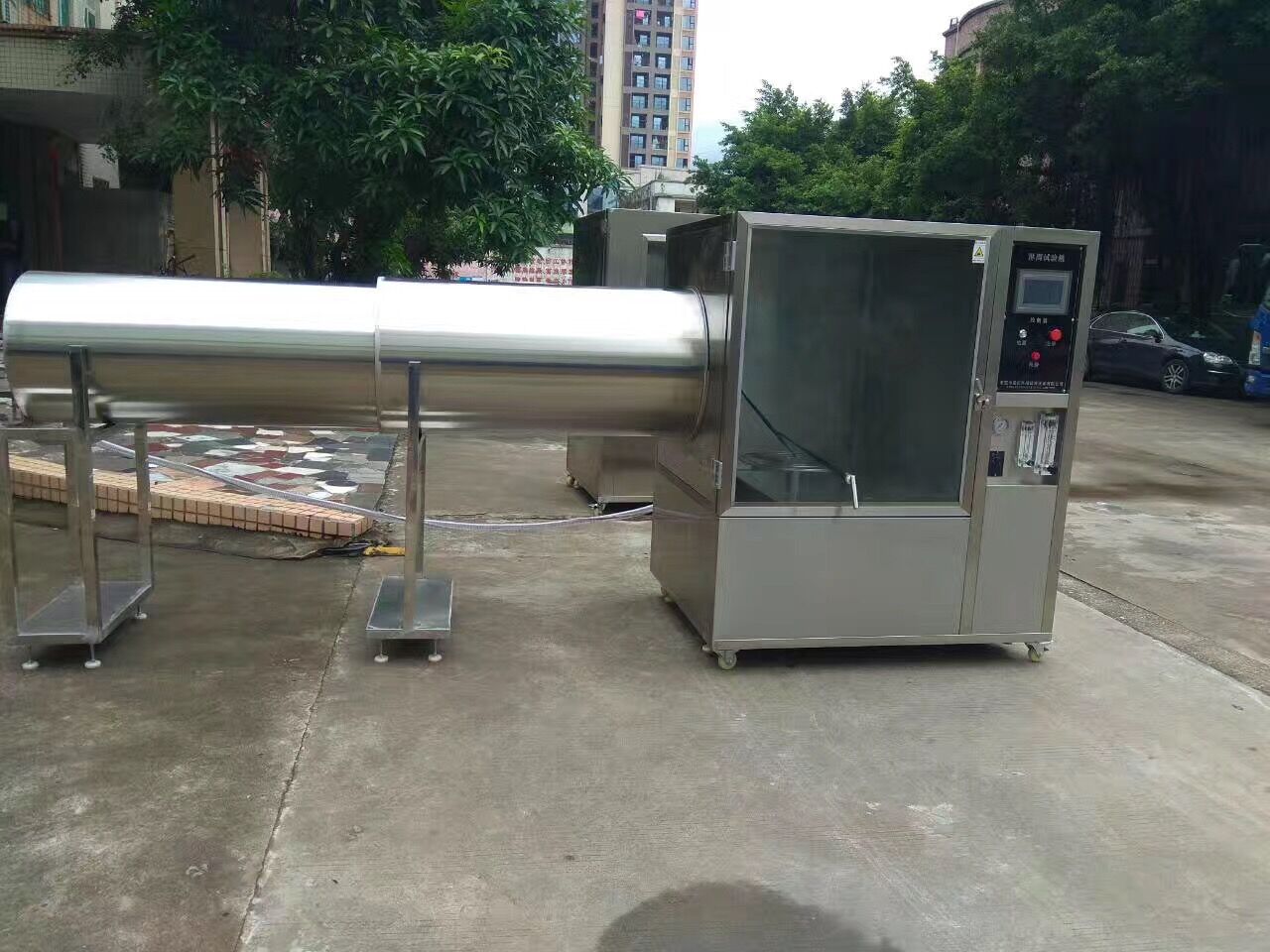

試驗室分別由測試臺、儲水槽、控制箱、產品脫水緩沖區和噴淋系統組成。

主要技術參數：

1、試驗室總尺寸：深3500×寬1500×高1800㎜

2、內箱尺寸：深100×寬100㎜×高100㎜

3、IP12滴水盤：600X600mm，高120MM，孔距：20X20MM，滴水孔：0.4MM

4、滴水流量：IP1 -1mm±0.5/min, IP2- 3mm±1/min

5. IP34擺管半徑：300MM 一套、擺管內徑：16MM，孔距：50MM，噴水孔：0.4MM

6. 噴水流量:0.07L/Min

7. 擺管角度：120°--300°（接近）

8．?dāng)[管速度：5-15每分鐘，可設定

  9.IP56： IP6噴頭1個，IP5噴頭1個，支撐架安裝在右側邊，中間采用不銹鋼圓桶直徑600Mm連接到試驗箱。噴頭離轉盤中心2700Mm。

   10.管徑：側面部分采用PVC管 ，IP5一條，IP6一條各3米長。

11.噴孔尺寸：φ12.5mm，（IP6等級）；φ6.5mm，（IP5等級）

12.噴水壓力：80～150kpa（可調）

13.噴水強度：IP6-100±5(L/min)，IP5-12.5±0.625(L/min)，

14. 轉盤：φ300MM 共一個 。

15.轉速：1-3轉/每分鐘

16.承重：50公斤（按照程序設定旋轉） 304不銹鋼設計制作

17.噴水持續時間：3、10、999min（可調）
