灼熱絲試驗儀和針焰試驗儀的區別與應用

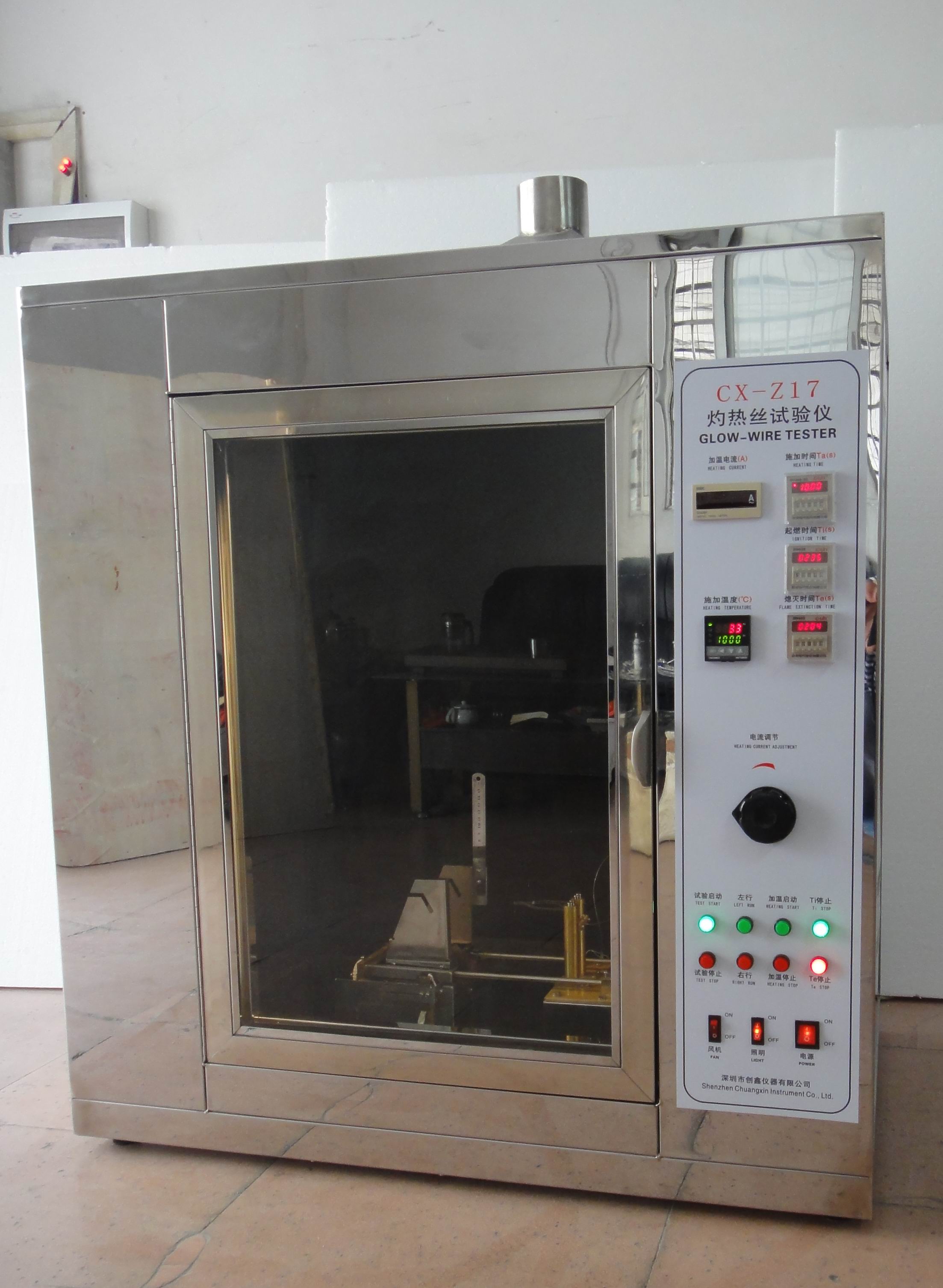

灼熱絲試驗儀是模擬在設備內部容易使火焰蔓延的絕緣材料或其他固體可燃材料的零件可能會由于灼熱絲或灼熱元件而起燃。在一定條件下，例如流過導線的故障電流、元件過載以及不良接觸的情況下，某些元件會達到某一溫度而使其附近的零件起燃試驗。
灼熱絲試驗儀主要技術參數：
1、 灼熱絲溫度： 500~1000℃±2℃可調
2、 灼熱時間： 0-999.9s±0.1s可調 (一般選擇為30s)
3、 起燃時間： 0-999.9s±0.1s，自動記錄，手動暫停
4、 熄滅時間： 0-999.9s±0.1s，自動記錄，手動暫停
5、 熱 電 偶：Φ0.5mm的K型鎧裝熱電偶。
6、 灼 熱 絲：Φ4 mm的鎳鉻絲。
7、 燙入深度：7mm±0.5mm（保持1N±0.2N的壓力燙入試品）
8、 試驗速度：約14mm/s 。
9、 試驗背景：黑背景。
10、試驗過程：試驗程序自動控制，獨立抽風
11、參照標準：GB/T5169.10
, IEC60695，UL746A
12、工作室體積：0. 5立方
13、設備外尺寸：1100mm寬×750mm深×1500mm高
14、電源供應： AC220V±5%、50Hz，0.6KVA

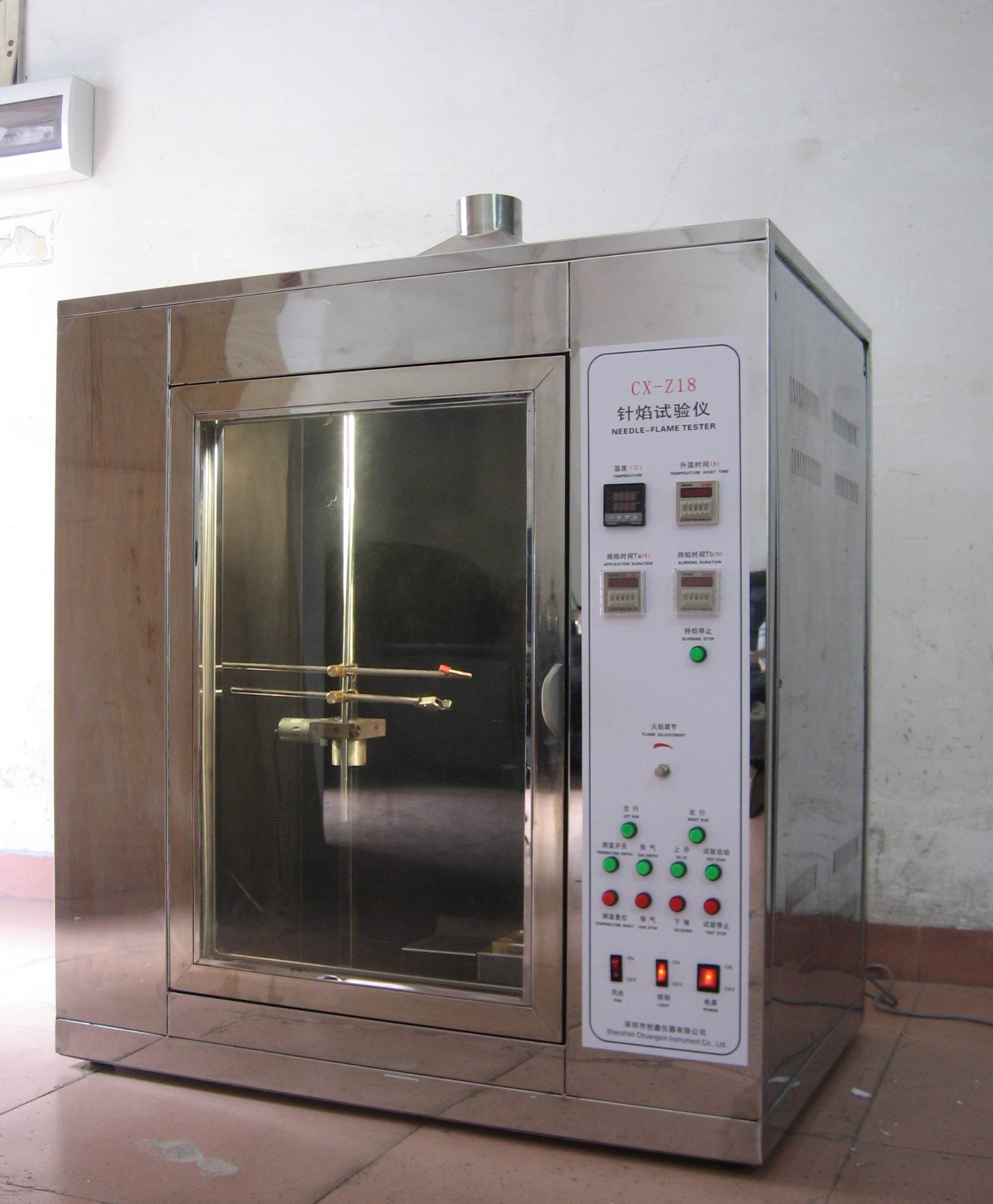

針焰試驗儀主要技術參數：
基本簡介：
1、針焰試驗是 IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 的等標準規定使用小火焰起燃源程序仿真試驗項目。
2、針焰試驗儀是用規定尺寸 (Φ0.9mm ) 的針狀燃燒器，通以特定燃?xì)?/span> ( 丁烷 ) ，以 45°角定時定向施燃試品，視試品是否引燃及持燃時間和燃燒長度來評定設備內部因故障條件造成的小火焰的著火危險性。
3、針焰試驗儀適用于照明、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件、輔件等電工電子設備及其部件、組件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。
技術參數：
|
序號 |
項目 |
參數要求 |
|
1 |
針狀燃燒器 |
內孔 Φ 0.5mm ± 0.1mm ，外徑 ≤Φ 0.9mm ，長 ≥ 35mm，不銹鋼 |
|
2 |
燃燒器角度 |
傾斜 45°( 試驗時 )或垂直 ( 調節火焰高度時 ) |
|
3 |
施燃時間 |
0-999.9s±0.1s可調 (一般選擇為30s) |
|
4 |
持燃時間 |
0-999.9s±0.1s，自動記錄，手動暫停 |
|
5 |
火焰高度 |
12mm ± 1mm (帶高度測量器具) |
|
6 |
施燃?xì)怏w |
95% 丁烷氣 ( 可采用瓶裝打火機氣體 ) |
|
7 |
溫度測試范圍 |
0~1000℃ |
|
8 |
火焰溫度要求 |
從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內 |
|
9 |
測溫?zé)犭娕?/span> |
Φ0.5mm進口鎧裝（K型）熱電偶 |
|
10 |
試驗背景 |
黑背景 |
|
11 |
試驗過程 |
試驗程序自動控制，獨立抽風 |
|
12 |
工作室體積 |
0.5 立方，不銹鋼機箱 |
|
13 |
設備外尺寸 |
1000mm寬×650mm深×1300mm高 |
|
14 |
參照標準 |
IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 |
如何區分灼熱絲試驗儀和針焰試驗儀：1、定義不同：1)灼熱絲試驗是為了測試電子電器產品在工作的時候的穩定性。而灼熱絲本身其實是一個固定規格的電阻絲環，試驗時要用電加熱到規定的溫度，使灼熱絲的頂端接觸樣品達到標準要求時間，再觀察和測量其狀態，測試范圍取決于特定的試驗程序。
2)針焰試驗是用于確定在規定的條件下試驗火焰不會使部件起燃，或試驗火焰引燃了可燃部件，但是部件的燃燒持續時間或燃燒長度是有限的，并且火焰或從試驗樣品上落下的燃燒或灼熱顆粒不會使燃燒蔓延。
2、原理不同：1)灼熱絲試驗是將規定材質Φ4 mm的鎳鉻絲(U型灼熱絲頭)用大電流加熱至試驗規定溫度 ( 300 ℃ ～ 1000 ℃) 后，以規定壓力 (1.0N) 水平灼燙試品 30s ，試驗品和鋪墊物是否起燃或持燃時間來測定電工電子設備成品的著火危險性；試驗完成后記錄灼熱時間，起燃時間(Ti)，火焰熄滅時間(Te)，可燃性指數 (GWFI)。
2)針焰試驗是將規定尺寸(Φ0.9mm)的針狀燃燒器，通以特定燃?xì)?丁烷)以45?角定時定向施燃試樣，觀察試樣是否引燃及持燃時間和燃燒長度來評定設備因故障條件造成的小火焰的著火危險性。
3、試樣尺寸不同：1)灼熱絲試驗中試驗樣品平面的尺寸應為：長度≥60mm；寬度(夾具內側)≥60mm；厚度：0.75±0.1mm、1.5±0.1mm或3.0±0.2mm；
2)針焰試驗中試驗樣品可為無特殊要求的成品樣品即可。
灼熱絲試驗儀和針焰試驗儀的最大區別：
灼熱絲是沒有明火，而針火焰試驗儀是有明火。
