沙塵試驗箱與沙塵試驗房的區別與應用

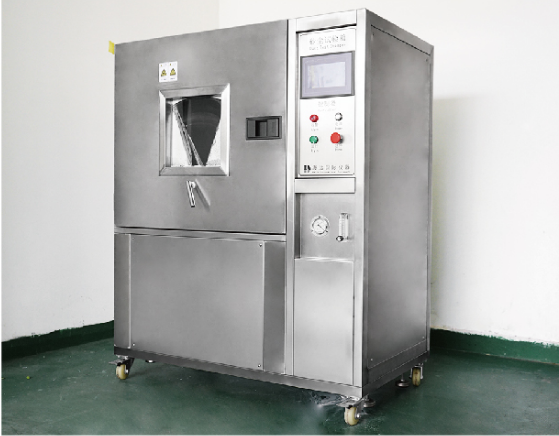

沙塵試驗箱

試驗標準：

符合 IEC60529:2001、GB4208-2017《外殼防護等級(IP 代碼)》條款與圖 3及 GB7000.1《燈具 第一部分：一般要求與試驗》條款及圖6的要求。

型號及技術參數

型號 ：CX-SC100

工作室尺寸：1000*1000*1000(深×寬×高)

結構及材質：

本機基本設計原理：

設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。

材質

1．內箱材質：sus304不銹鋼板

2．外箱材質：不銹鋼或A3板噴塑粉

3．箱門上帶有大型觀察窗

4．獨特的風道設計，保證箱體產生非層狀的垂直循環氣流

技術參數

1．網標稱線徑50um

2．線間標稱間距75um

3．箱內、管道內灰塵濃度為2Kg/m3

     4．氣流速度：不大于2m/s

5．滑石粉用量：2kg/ m3

控制系統

1．PLC及觸摸屏智能控制系統（自主研發）

2．PT100測試傳感器

3．安全保護裝置

4．儀表超溫保護功能

5．電源缺相保護

6．漏電斷路保護器

7．電源：AC380 V   50Hz

8．門：鋼化玻璃門

9. 真空泵 60-600L/H

10. 調壓閥，吸嘴，調壓三件套

控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）

a.       吹塵時間（停、吹）h/m/s   可調

b.       循環周期：任意可調

c.       預設試驗時間:0s～999h99m99s 任意可調

d.       通電：斷—通—斷

金屬篩網尺寸：標稱線徑50um，線間標稱間距75um

吹風機：全塑離心風機

備注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送滑石粉5KG）

本裝置不能滿足GJB150中有風源的砂塵試驗。

砂塵試驗房

步入式砂塵試驗房是由風機推動一定濃度的沙塵以一定的流速吹過試驗樣品表面,從而判斷這些試驗樣品(設備)暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力和防御砂礫的磨蝕或阻塞效應的能力以及能否儲存和運行的能力。步入式砂塵試驗房主要用于汽車、新能源光伏產品、風力發電產品、燈具照明、低壓電器、通訊、電機、儀表、家用電器等產品測試，在儲存、運輸和使用過程中往往會受到砂塵環境的影響，尤其是汽車、燈具照明、低壓電器受砂塵的影響更為顯著。本設備就是采用人工模擬砂塵環境，來檢驗試品對防塵能力的試驗設備，滿足IP防護等級IP5X、IP6X的試驗要求。通過測試來鑒定產品的性能是否能夠達到要求，以便供產品的設計、改進、鑒定及出廠檢驗使用。

設備技術參數：

工作室尺寸：3000×2500×2000(深×寬×高) （備注：其他尺寸規格可按照客戶要求定制?。?

外行尺寸：3500×2900×2500mm(深×寬×高)

大門：雙開門1800*1500mm（上面有觀察窗口）底部緊貼地面。

單門尺寸：900*1500mm  （上面有觀察窗口），要有軌道運送樣品，并能承受1噸重的樣品

★溫度范圍： RT 10℃～60℃（加熱烤塵系統）；

濕度范圍：≤85%RH；

氣流速度：不超過2m/s

粉塵濃度： 2～4kg/m3；

粉塵規格： 能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉；

振擊時間：1S-999H可調；

吹塵時間：1S-999H可調；

粉塵：電加熱；

★試驗品壓力差：A 低于大氣壓1.98KPa 或 B無壓力差

★配有低于氣壓測試的抽氣及顯示測量系統；

運行方式：程序方式、定值方式；

控制系統：嵌入式大屏液晶觸摸屏

數據保存及打印

引線孔：φ50 mm；帶密封膠堵。

室體內膽：采用進口 sus304砂面不銹鋼；

室體采用不銹鋼制作。

保護：風機過電流報警；電源缺相、相序保護；意外情況自動停機并切斷電源。

1、空載時要有溫濕度檢測系統，并帶有顯示功能。

2、密封試驗箱內的粉末循環泵可用能使滑石粉懸浮的其他方法代替?；蹜?yīng)用金屬孔篩濾過。金屬絲直徑50μm，篩孔尺寸75μm?；塾昧繛槊苛⒎矫自囼炏淙莘e2kg，使用次數不得超過20次。應能夠維持試驗箱內有足夠密度的均勻的懸浮塵。

3、被試外殼放在試驗箱內，應使殼內壓力用真空泵保持低于大氣壓，也可改變試驗箱內的氣壓實現試驗箱內氣壓周期性變化。

4、試驗的目的是利用壓差把箱內空氣抽入被設備內，抽氣量為80倍被試外殼容積，抽氣速度每小時不超過60倍外殼容積。任何情況下壓差不得超過2kPa。

5、儀器應有緊急急停裝置，以確保試驗異常時的。

6、密封試驗箱蓋（門）應密封可靠，建議試驗箱內壁采用導電性材料，并且接地避免靜電積累。

7、應有試驗后粉塵回收處理功能，設備的各項操作功能應滿足標準GB4208-2008中的13.4條款要求。

結構、材質與特點

1、試驗箱內箱為SUS304#不銹鋼制成，耐銹耐腐蝕；

2、試驗箱外箱為冷軋鋼板烤漆處理；

3、吹塵電機為特質不銹鋼殼體，密封性強，噪音低，風速高；

4、箱體內殼呈漏斗型，振動周期可調，灰塵自由飛揚落下聚于吹氣孔旁；

5、箱門上設有觀察窗，可在吹塵停止時觀察箱內試樣狀態；

6、參數設置簡單，無需進入程式功能表，可直接進入?yún)?shù)功能表即可修改；

7、可控制試驗的總時間，吹塵的間歇時間及吹塵的周期。

執行標準：● GB2423.37-2006電工電子產品基本環境試驗規程 試驗L: 砂塵試驗方法● GB4208-2008/IEC60529:2001外殼防護等級（IP5X、IP6X）● GJB150.12-2009砂塵試驗方法（防塵試驗）● GB7000-1-2007第九章規定之外殼防護試驗 ● GB/T4942.2 低壓電器外殼防護等級 ● GB/T4942.2-2006 旋轉電機整體結構的防護等級（IP代碼）分級● GB10485防塵試驗方法及等效的JIS、DIN、MIL/STD810D耐砂塵等試驗標準
