標準試驗指，探棒與電源指示器的操作指引

一、 標準依據: GB4706.1

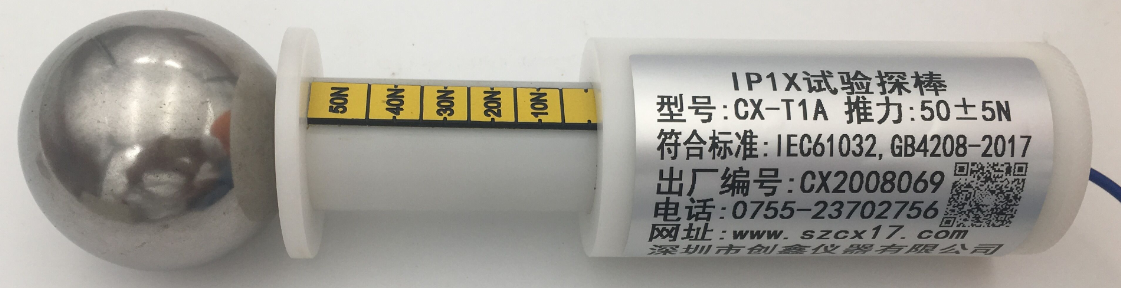

CX-IP1X試驗探棒
產品概述：
符合IEC61032圖1試具A、GB16842試具A、GB4208IP1、IEC60529IP1、IEC60065等標準要求。用于防止手背觸及的防護檢驗。
技術參數：
1、探球直徑：50mm
2、擋板直徑：45mm
3、擋板厚度：4mm
4、手柄直徑：10mm
5、手柄長度：100mm
●可訂制帶50±5N推力。

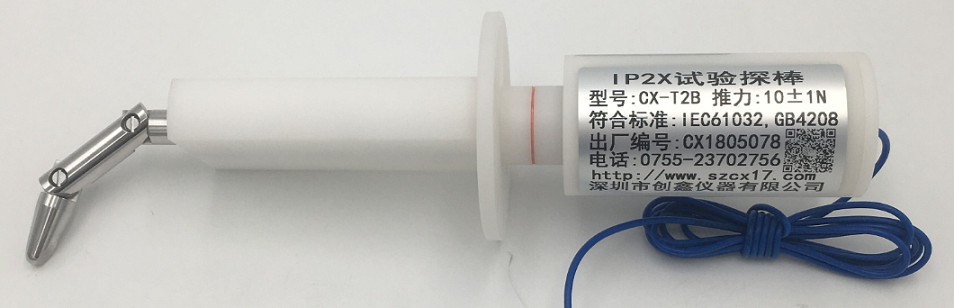

CX-IP2X試驗探棒
產品概述：
符合GB4706、GB2099、GB4943、GB4208IPX2、GB3883圖1、IEC61032圖2試具B、IEC950圖2A、IEC60884、IEC60335、GB/T16842試具B、UL507、EN60529圖1、UL1278圖8.4等標準要求。用于防止手指觸及或防觸電檢驗的防護檢驗。
技術參數：
1、彎指直徑：12 mm
2、彎指長度：80mm（三節總長度）
3、擋板直徑：50mm
4、擋板長度：100mm
5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2
●可訂制帶10±1N推力。

IP20C試驗探棒
基本簡介：
1、根據IEC61032,GB4208,GB2099.1等相應條款制作而成。
2、12.5MM試驗探棒是進行家用和類似用途電器防觸電保護試驗的必備器具。
技術參數：
1、探球直徑：12.5mm
2、檔板厚度：4mm
3、檔板直徑：10mm
4、手柄直徑：4mm

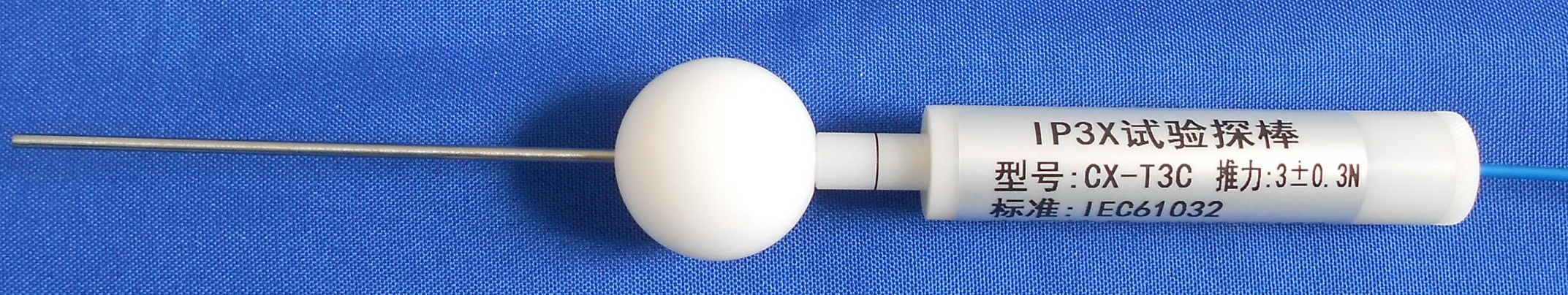

CX-IP3X試驗探針
產品概述：
符合IEC61032圖2試具C、IEC60529IP3、GB4208IP3、GB/T16842試具C、GB8898、IEC60065、IEC60598、GB7000等標準要求。用于防止手持工具觸及的防護檢驗。
技術參數：
1、探棒長度：100mm
2、探棒直徑：2.5mm
3、檔球直徑：35mm
4、手柄直徑：10mm
5、手柄長度：100mm
6、根據IEC61032圖3(Test probe C) 、GB/T4208-2017表6（第一位特征數字3）。
●可訂制帶3±0.3N推力。

使用方法：如圖所示，標準試驗指的關節部分不能觸及帶電部件或不能接近危險部件，并且35mm的圓擋板不能進入。
防止接近危險部件的試驗要求中，C、D型試驗探棒需帶3±0.3N N或1±0.1N推力。
注意：不帶推力產品請配合推拉力計使用。
8.注意事項：請不要輕易調整推力，如需調整，請使用分辨精度至少為0.033N儀器對C、D型試驗探棒進行校準。由于試驗探棒較為精密機械產品，使用時請輕拿輕放，妥善保管。
試驗探棒頂部可能會生銹，注意保養防護。

CX-IP4X試驗探針
產品概述：
符合IEC61032圖4試具D、IEC60529IP3、GB4208IP4、GB/T16842試具D、GB8898、IEC60065、IEC60598、GB7000等標準要求。用于防止手持金屬絲觸及的防護檢驗。
技術參數：
1、探棒長度：100mm
2、探棒直徑：1mm
3、檔球直徑：35mm
4、手柄直徑：10mm
5、手柄長度：100mm

二、 運行檢查測試

1、 防觸電探針試驗箱接通電源，接入測試棒和另一測試夾；

2、 合上漏電保護開關，按下“啟動”按鈕，電壓指示在40V-45V之間。

3、 將測試棒觸碰另一測試夾的金屬部分，這時電源箱應有蜂鳴報警，延遲約5秒會自動關閉。重新按下“啟動”按鈕開始正常使用。

三、 操作步驟：

1、將被測產品的所有金屬部件用銅線相連接，按正常使用要求把座安裝在支撐面或類似的裝置上，再接上測試夾；

2、按下啟動按鈕，測試電壓指示在40V-45V之間，用10N的力將測試棒上的試驗指施加在座的每一個可能觸及的位置上；

四、 合格性判斷：

經上述測試，座的防觸電部件應具有足夠的機械強度，座的每個帶電部件不應能觸及試驗指。

防觸電部件應牢固可靠，不得松動，徒手不能拆卸。測試過程電源箱不得有蜂鳴報警。

五、 使用注意事項：

1. 操作前必須點檢儀器，確認正常方能使用。

2. 被測產品內部金屬必須使用電線互相連通再接測試夾；

3. 測試產品時安裝在支撐面或類似的裝置上；

4. 儀器怕濕怕熱，注意防潮防高溫；

5. 使用過程發現異常，應立即標識設備停用，通知技術部維修，將儀器異常時同一批次的產品重新進行檢測方可流入下工序；

6. 注意儀器保養，操作人員離開崗位必須斷開儀器電源。
