外殼防護檢驗IP等級試具

外殼防護等級（IP代碼/防塵防水）是電子電器設備及產品安全可靠性防護的一項重要指標。114檢測網提供產品外殼對人接近危險部件、防止固體異物、防止水進入的防護等級以及與這些防護有關的附加信息的代碼系統。

IP代碼的組成：

常用的第一位特征數字（0-6）代表防塵等級0級-6級，第二位特征數字（0-8）代表防水等級0級-8級。若只做防塵試驗，防水?dāng)?shù)字用X表示，只做防水試驗，防塵用X表示。如IP6X防塵試驗，IPX7防水試驗等。

114檢測實驗室常用的IP防護等級包括：IP54、IP55、IP65、IP66、IP67、IP68以及用戶自定義的防塵和防水試驗條件進行試驗。

IP防護等級包括的防塵和防水等級的具體含義：

1、防水試驗等級所表示的含義(IPX0-IPX9)：

IPX0:表示沒有防護；

IPX1:防水垂直方向滴水，應無有害影響，使用滴水箱進行試驗，測試時間10分鐘；

IPX2:防止當外殼在15°傾斜時垂直方向滴水，應無有害影響，使用滴水箱，水流量3mm/min,每個傾斜位置2.5分鐘；

IPX3:防止外殼的垂直面在60°范圍內淋水，應無有害影響，使用擺管淋雨裝置，測試時間10分鐘；

IPX4:防止在外殼的各個方向?yàn)R水，應無有害影響，使用擺管淋雨裝置，與垂直方向±180°范圍濺水，測試時間10分鐘；

IPX5:防止在外殼的各個方向噴水，應無有害影響，使用直徑為6.3mm噴嘴，距離樣品2.5-3米遠進行噴水，測試時間至少3分鐘；

IPX6:防止在外殼的各個方向強烈噴水，應無有害影響，使用直徑為12.5mm噴嘴，距離樣品2.5-3米遠進行強烈噴水，測試時間至少3分鐘；

IPX7:防止浸入規定壓力的水中經規定時間后，應無有害影響(短時浸水)，使用潛水箱，水面在外殼頂部至少0.15m,外殼底面在水面下至少1米，測試時間30min；

IPX8:防止持續浸水，應無有害影響，,使用潛水箱，其防水深度和測試時長依據生產廠和用戶共同協商確定；

IPX9:防止向外殼每個方向噴射高溫、高壓水應無有害影響，使用扇形噴嘴在轉臺上對小型外殼進行不同角度的噴射（每個方向30秒），以及對大型樣品在距離175mm±25mm的位置噴射，測試時長至少3分鐘。

2、防塵試驗等級所表示的含義（IP0X-IP6X）：

2.1、對接近危險部件的防護

IP0X:表示無防護；

IP1X:防止手背接近危險部件，直徑50mm球形試具應與危險部件保持足夠的間隙；

IP2X:防止手指接近危險部件，直徑12mm,長80mm的鉸接試指應與危險部件保持足夠的間隙；

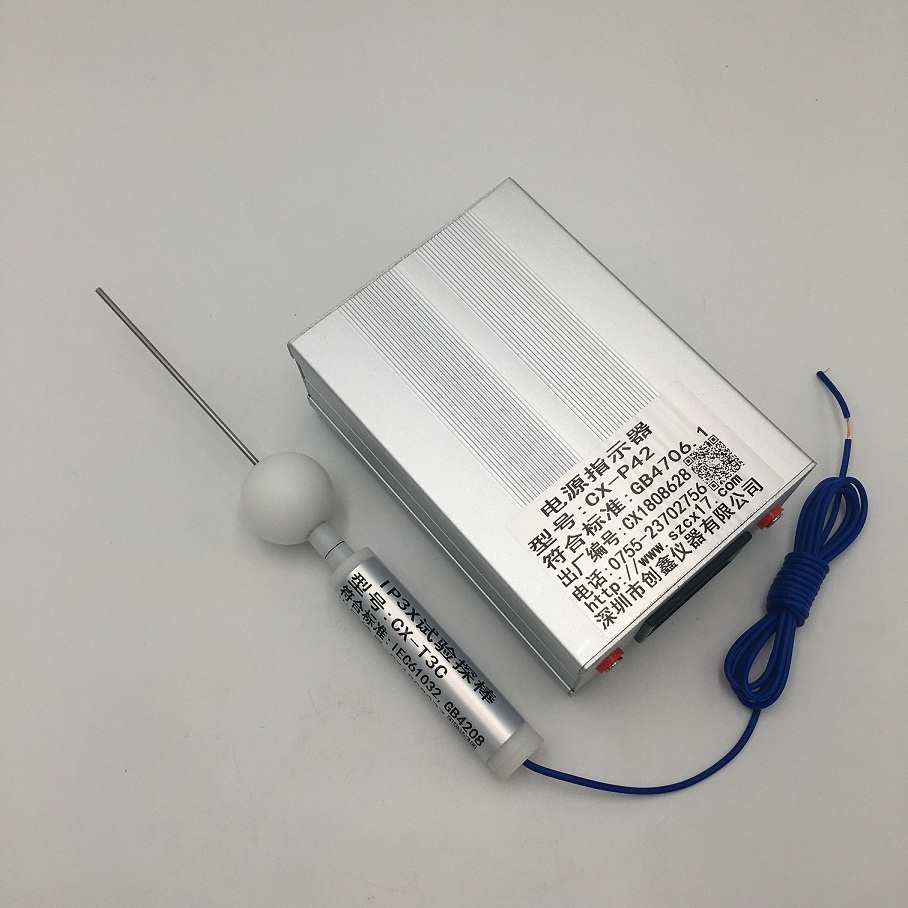

IP3X:防止工具接近危險部件，直徑為2.5mm的試具不能進入殼體內部；

IP4X:防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

IP5X:防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

IP6X:防止金屬線接近危險部件，直徑為1.0mm的試具不能進入殼體內部；

2.2、防止固體進入

IP0X:表示無防護；

IP1X:防止直徑不小于50mm的固體異物，直徑50mm球形物體不能完全進入殼體內部；

IP2X:防止直徑不小于12.5mm的固體異物，直徑12.5mm球形物體不能完全進入殼體內部；

IP3X:防止直徑不小于2.5mm的固體異物，直徑2.5mm球形物體不能完全進入殼體內部；

IP4X:防止直徑不小于1.0mm的固體異物，直徑1.0mm球形物體不能完全進入殼體內部；

IP5X:防塵，進入的灰塵量不能影響設備的運行和安全（需要用沙塵箱進行試驗，可以不抽負壓）；

IP6X:要求塵密，殼體內部不能有灰塵進入（沙塵箱進行試驗，必須抽負壓，使殼體內外部形成負壓差）。
