GB4706.1家用電器通用安全標準IP防護試具

標準試驗指針銷
基本簡介：
1、根據GB4706.1、GB2099.1及相關 IEC、 UL等相應條款制作而成。
2、標準試驗指針銷是進行家用和類似用途電器防觸電保護試驗的必備器具。

技術參數：

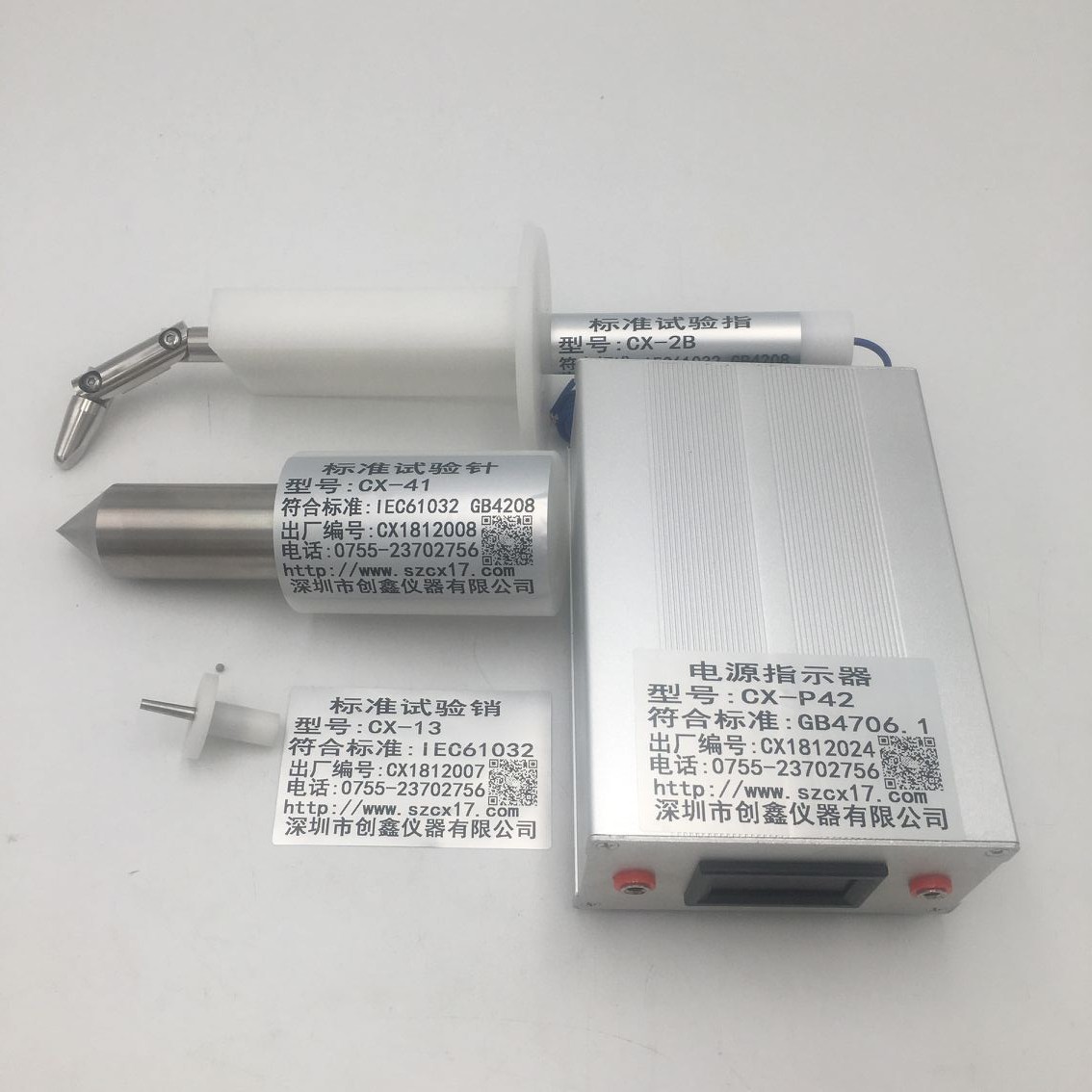

試驗指針銷由三件套組成：
一、B類試驗彎指（B類試驗探棒）
1、彎指直徑：12 mm
2、彎指長度：80mm（三節總長度）
3、擋板直徑：50mm
4、擋板長度：100mm
5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2
二、試驗針（41號試驗探棒）


1、探棒直徑：30mm
2、探棒長度：80mm
3、手柄直徑：50mm
4、手柄長度：80mm
5、參考標準：IEC61032：1997 圖16


三、試驗銷（13號試驗探棒）
1、探棒直徑：頭部3mm，尾部4 mm
2、探棒長度：15mm
3、擋板直徑：25mm
4、擋板厚度：4mm
5、參考標準：IEC61032：1997 圖9

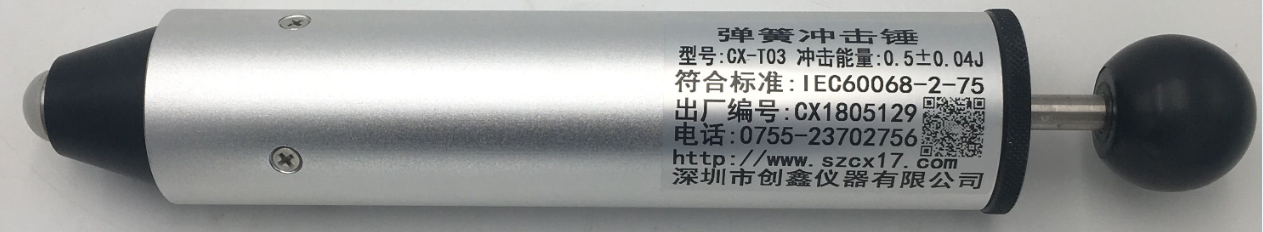

0.5J彈簧沖擊錘
基本簡介：
根據IEC60068-2-75、GB/T2423.55-2006、GB4706.1、GB8898和GB7000、 IEC884及UL1244等相應條款制作而成，主要用于檢驗家用和類似電器產品的外殼、操作桿、手柄、旋鈕、指示燈等外殼承受機械沖擊的能力。


沖擊能量　誤差
0.5J　±0.04J


技術參數：
長　  度： 211mm
重　  量： 1250g
外     徑： 50 mm
錘頭重量： 60g
錘頭半徑： 10mm
沖擊組件： 包括擊發球柄與錘頭，重量為250g，錘頭由白色聚先亞胺制成
沖擊釋放力：小于10N
