砂塵試驗箱與砂塵試驗房有什么區別
砂塵試驗箱與砂塵試驗房有什么區別
一、產品用途
該設備適用于電工電子產品、汽車、摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸?shù)男阅?。試?yàn)?zāi)康氖谴_定氣流攜帶的粒子對電工產品可能造成的有害影響。試驗可用于模擬開放的由自然環境或者人為擾動例如車輛運動誘發的砂塵空氣環境條件。
二、設計原理
設計一錐形漏斗，底部有粉塵收集口，在抽塵口處（底部）安裝高壓渦輪循環風機吸入口，將抽起來的粉塵送到內箱頂部通過箱頂從上到下自由灑落，從而開始循環周而復始。
三、符合標準
GB4208-2017-13.4、IEC60529：2013-13.4、GBT2423.37-2006-La2、IEC60068-2-68-La2、ISO20653-La2中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。

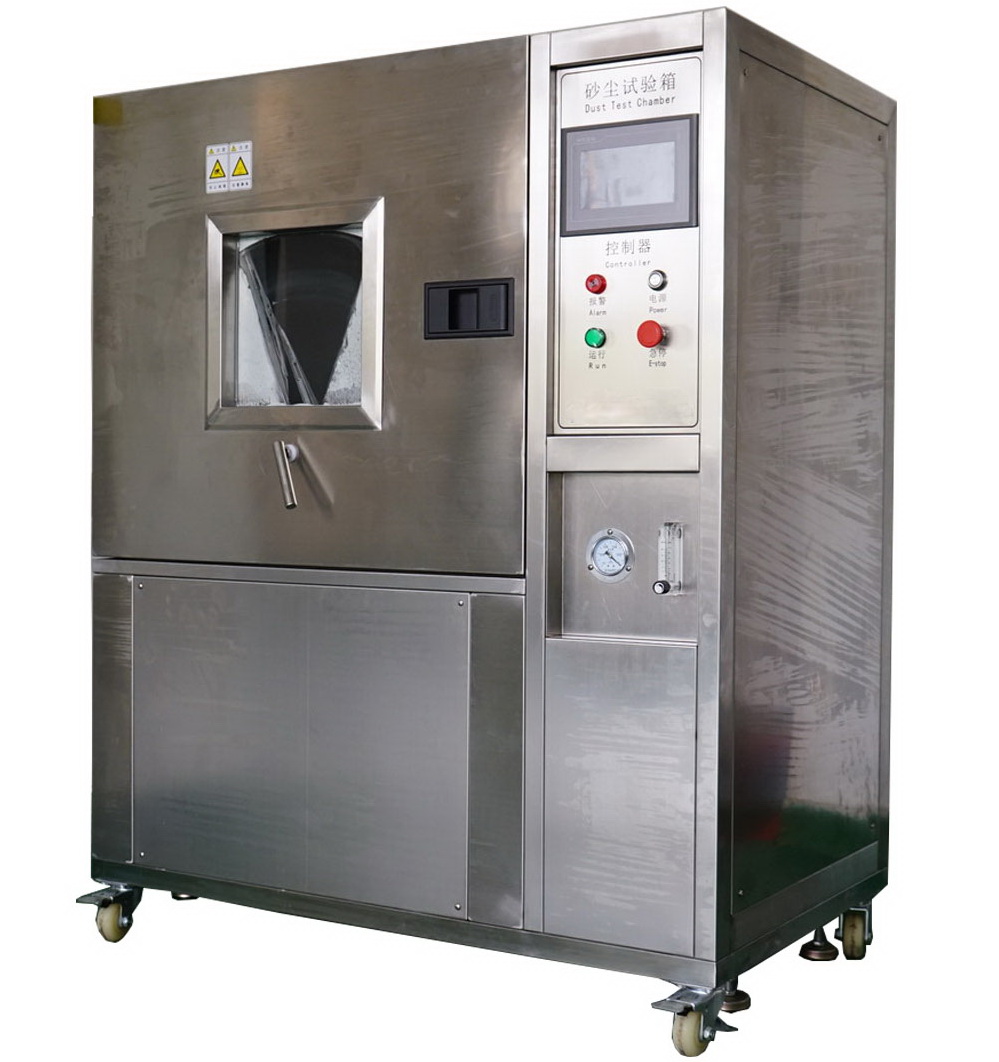

型號
CX-SC60
CX-SC80
CX--SC100
工作室尺寸W*D*H
600×600×600mm
800×800×800mm
1000×1000×1000mm
外箱尺寸W*D*H
900×1200×1650mm
970×1300×1700mm
1400×1500×1900mm
溫度范圍
Rt+10℃～60℃
細塵
75um以下
粗塵
150um以下
氣流速度
小于2m/s
滑石粉用量
5kg/ m3
灰塵濃度
2kg/m3(可調節）
空氣流量計
1～20L/M數顯空氣流量計
金屬網絲直徑
50um
線間標稱間距
75um或150um以下
吹風機
全塑離心風機
真空表
0～-10KPa
內箱材質
SUS 201不銹鋼鏡面板
外箱材質
SUS201或冷扎板烤漆
控制系統
PLC控制器+觸摸屏智能控制系統（西門子品牌）
真空系統
調壓閥，吸嘴，調壓三件套、連接管、真空泵
粉塵加熱系統
不銹鋼云母片加熱套
基本結構
試驗箱、吸塵口、循環吹塵裝置、抽真空系統、流量閥、加熱系統、防護曬網、等組成
控制器控制功能
吹塵時間（停、吹）h/m/s 可調
循環周期：任意可調
預設試驗時間:0s～999h99m99s 任意可調
通電方式：斷—通—斷
設備使用條件
電源: 380V; 頻率:50HZ; 功率 :3KW
環境條件
溫度15℃～35℃ 相對溫度 25％～75％RH 大氣壓力86～106KPa
安全保護系統
線序保護、漏電保護、超溫保護、異常保護、儀表超溫保護
砂塵試驗房主要技術參數
型號
CX-SC200
內箱尺寸
2500×5000×2000mm(寬×深×高) 可訂做
外箱尺寸
約3050×5175×3075mm(寬×深×高)
大門
雙開門
溫度范圍
RT+10℃～60℃（加熱烤塵系統）
試驗箱內濕度
常濕（不可監控）
氣流速度
不超過2m/s
試驗箱內的氣流
自上而下的垂直氣流
粉塵濃度
2～4kg/m3
粉塵規
能通過篩孔為75um,金屬絲直徑為50um的方孔干燥滑石粉
振擊時間
1S～999H可調
吹塵時間
1S～999H可調
粉塵除濕
電加熱除濕
運行方式
程序方式
控制系統
嵌入式大屏液晶觸摸屏，數據保存及打印
引線孔
φ50 mm；帶密封膠堵
室體內膽材質
采用進口 SUS201鏡面不銹鋼
室體材質
采用不銹鋼制作
交流接觸器
法國斯耐德
熱繼電器
法國斯耐德
中間繼電器
日本歐姆龍
固態繼電器
臺灣陽明
常用按鈕
上海紅波不銹鋼按鈕
變壓器
正泰
安全保護系統
風機過電流報警、電源缺相、相序保護
載時要有溫濕度檢測系統，并帶有顯示功能
設備使用條件
電源:380V ; 頻率:50HZ;
環境條件
溫度5℃～40；相對溫度 ≤85％RH
