電箱柜-控制柜-JP柜IK沖擊試驗要求

一、產品概述

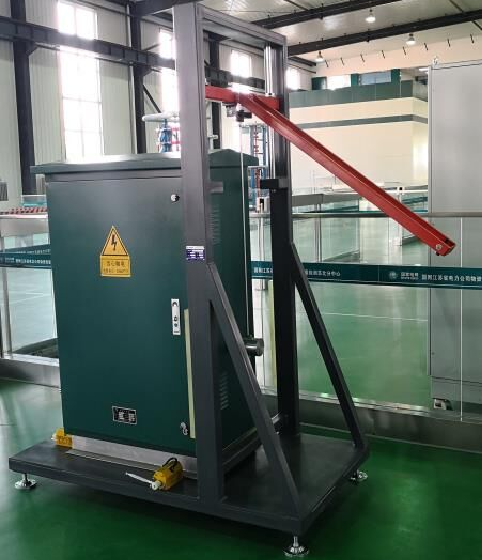

JP柜專用IK沖擊試驗裝置是按照IEC60068-2-75 (GB2423.55)等標準中的Test-Ehc垂直沖擊試驗要求。用于JP柜，開關柜，電控柜、控制柜，電箱柜，網絡IT通信柜等較大較高型機柜的垂直沖擊測試。

二、技術參數

1、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

2、 左右位置（X軸）：橫向沖擊點位置可調（基本版100-600mm/手動搖輪調節, 高配版觸摸屏/電動調節100-1000mm）

3、沖擊高度（Y軸）：上下沖擊點可調200-2000mm（基本版手動搖輪調節，高配版觸摸屏/電動調節)

4、釋放方式：鋼球電磁吸掛、自動釋放，避免人為因素引起誤差或杜絕人身傷害

5、定位設計：激光定位, 沖擊點更精準(標配)

6、有效空間：滿足常規長/寬/高1600×600×1200mm箱體測試，最大滿足2000×1000×1500mm（箱體）

7、測試系統：7寸臺灣維綸通屏，項目有：X/Y軸移動和顯示尺寸數值，沖擊次數：設定及實測數，激光定位，沖擊釋放，報警警報等(高配版)

8、激光測高：高精度激光測距，2000mm的高度內誤差不超過1.2mm,數值顯示（選配）

9、傳動方式：X/Y軸移動由知名品牌電機和傳動部件組成，移動速度為低速，200-250mm/min(高配版)

10、測試箱體：由測試支架和箱體組成，高強度冷扎鋼板和AL6061高強度鋁型材、防護板，進口彈性加厚防護墊等組成，做到牢固，安全，防沖擊、防跌落等

11、四級防護：a.防觸電防護(配置知名品牌電氣部件如漏保開關等，滿足GB/T 17045 Class I級防護要求)，b.沖擊箱門保護（當門開啟不會進行沖擊測試且報警，杜絕人身傷害），b. 全封閉高強度沖擊箱體：防止沖擊錘頭墜落或滑脫傷到操作人員，做到物理隔離，c. 箱體內四周及地面均有有高密度吸重彈性防護體，防損壞箱體及地板等，d. 多個X/Y軸極限/原點定位傳感器（高配版），箱門開啟及測試完成報警提示（觸摸屏及警報聲雙提示），多個警告標識

12、移動方式：安裝有高強度360度/4個金屬腳輪，承受重量≥2T

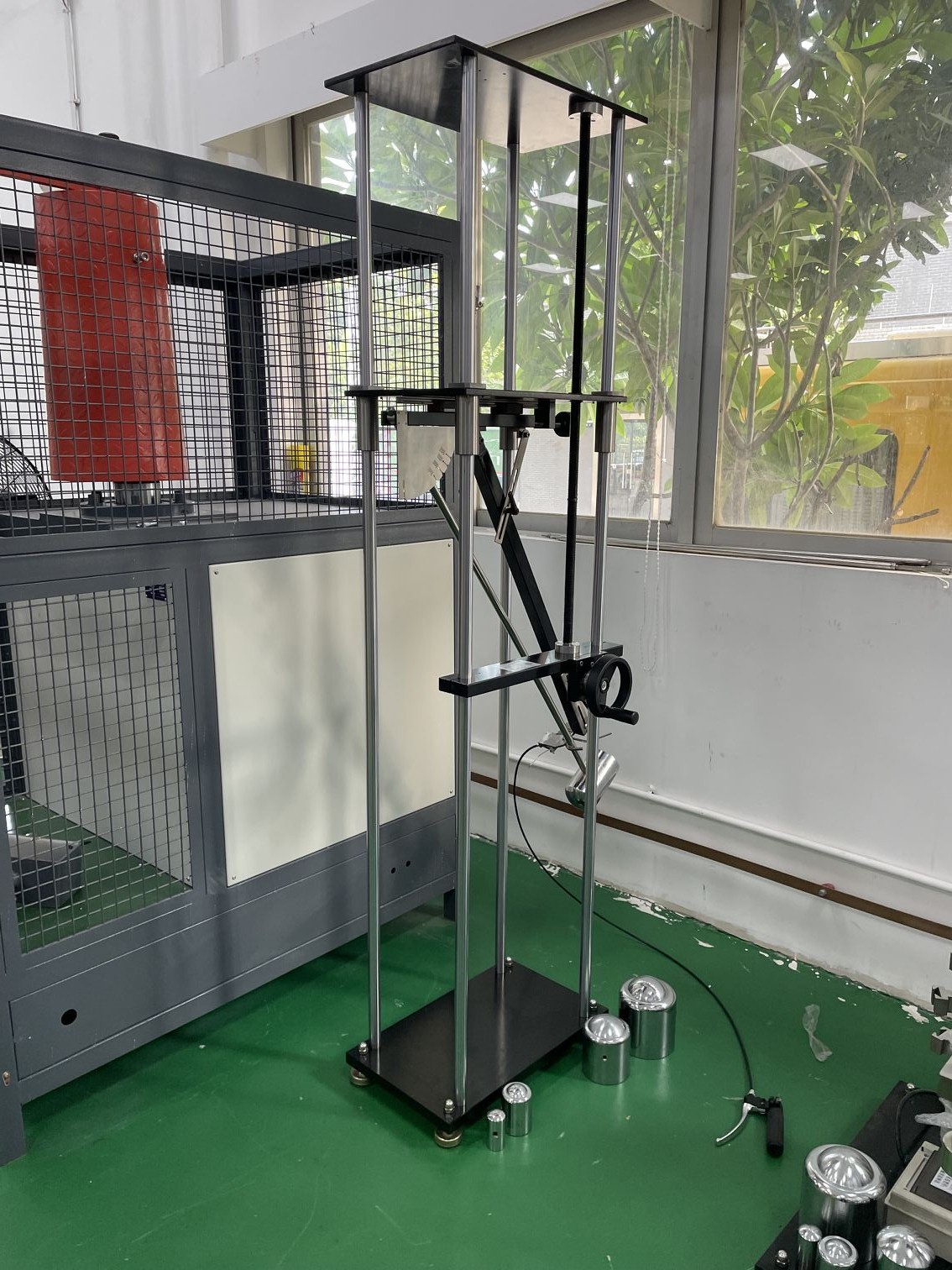

13、撞擊錘頭：見表1撞擊元件特性，配2J, 5J, 10J, 20J錘頭（不銹鋼304/不生銹），50J選配。

14、沖擊能量、等效質量與跌落高度對照見表2-跌落高度。

15、IK等級參數對應表見表3-IK代碼及其相應碰撞能量的對應關系。

16、預留50J沖擊能量的高度和測試裝置的承重設計。

17、外尺寸：長/寬/高約2450×1350×2400mm（約8.5立方米）

表1 撞擊元件特性

表2 跌落高度

表3 IK代碼及其相應碰撞能量的對應關系（外部機械防護等級）
