溫升測試角布點有什么要求

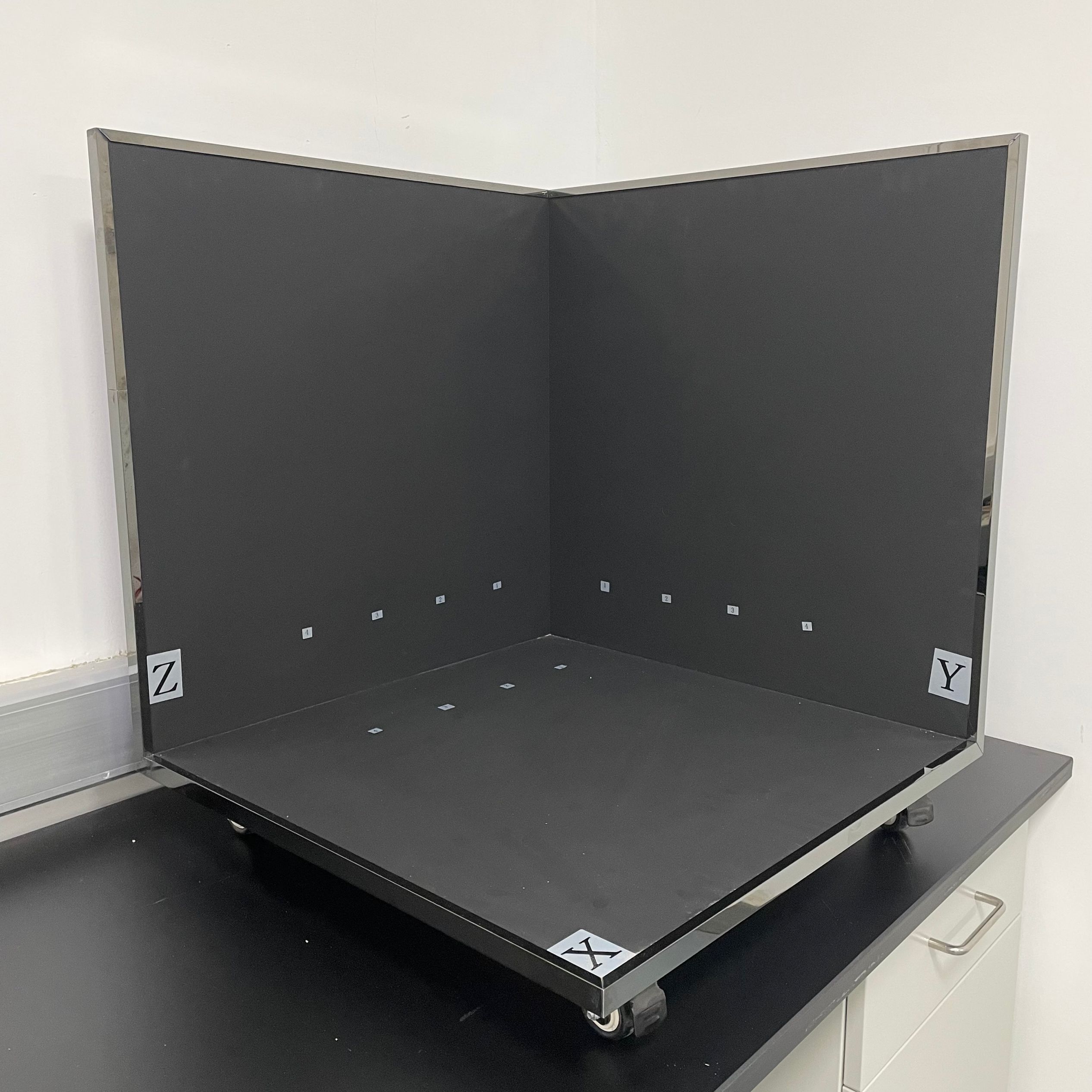

溫升測試角

基本簡介：

1、測試角是根據國家標準GB4706.1-2005（IEC60335-1:2004)第11章“發(fā)熱”的測試要求設計制造的。

2、測試角主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環(huán)境條件進行溫升測試．可按實際被測試樣品定做不同分布規(guī)格、測溫點數量及外形尺寸的測試角。

技術參數：

1、尺寸：800X800X1000mm（或其他尺寸）

2、熱電偶：直徑小于0.3mm的熱電偶，K型

3、熱電偶布置：全部引出在一個接線排上（或選配熱電偶插頭及插座）

4、測溫銅片：直徑15mm,厚度1mm黃銅片

5、測溫點數：20點、32點、48點（或其他要求）

6、測溫點布置：100X100mm或76X76mm正方形（或按其他約定要求）

7、膠合板：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板

8、活動部分：底部安裝4個活動底車輪，總高度約100mm

9、巡溫系統(tǒng)需另配（可選配48路巡溫表）
