標準試驗指針?shù)N

                            使

用

說

明

書

		深圳市創鑫儀器有限公司 Tel：0755-23702756 Fox：0755-23702758 http://www.szcx17.com

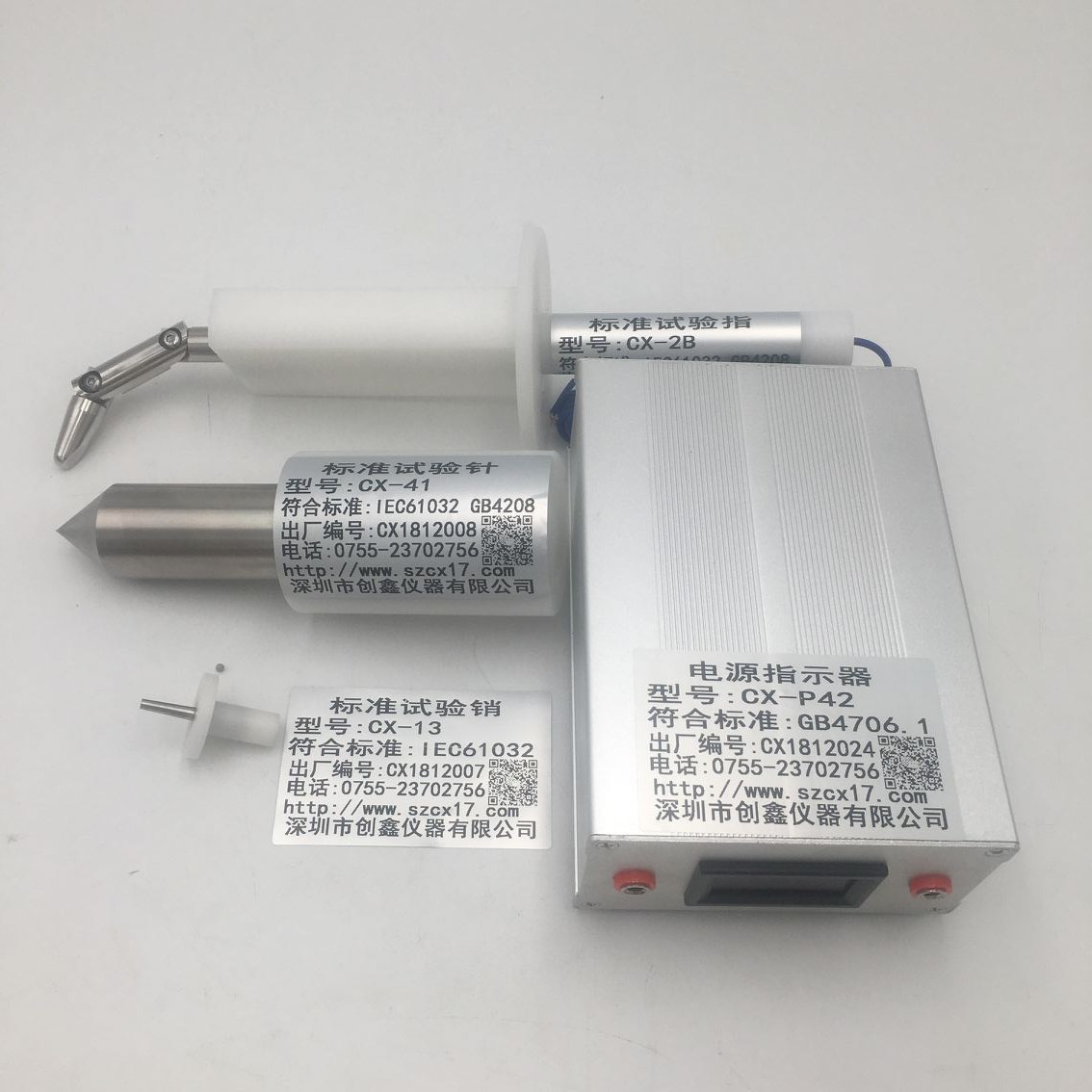

標準試驗指（試具B）

一、概述：

標準試驗指是滿足IEC 61032 & GB 16842標準要求，在IP防護測試中用于模擬手臂，主要用于IP防護等級測試的第一位特征數字2、及附加字母B項目的測試；在防止接近危險部件的試驗要求中，B型試驗探棒需帶10±3 N推力；其它要求請參考相關標準。

二、使用方法

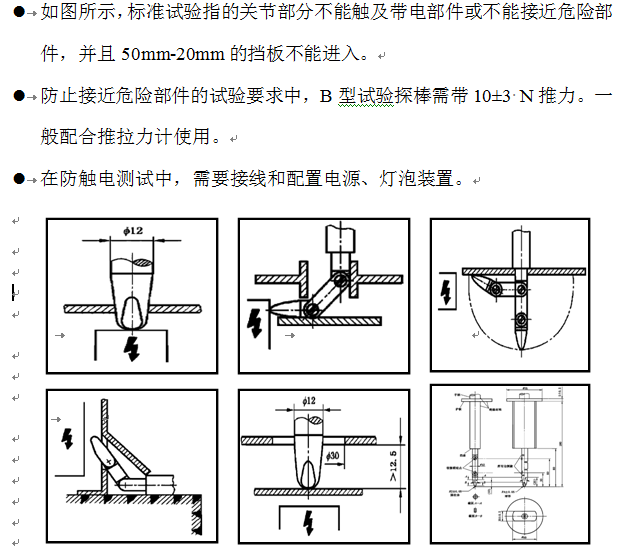

l  如圖所示，標準試驗指的關節部分不能觸及帶電部件或不能接近危險部件，并且50mm-20mm的擋板不能進入。

l  防止接近危險部件的試驗要求中，B型試驗探棒需帶10±3 N推力。不帶推力的產品請配合推拉力計使用。

l  在防觸電測試中，需要接線和配置電源、指示裝置：判定是否接地線（三插），打開被測產品電源開關，施加對應推力。





三、注意事項：

n  試驗探棒為精密不銹鋼產品，使用中輕拿輕放，注意保養。

試驗銷

一、概述：

    試驗銷是滿足IEC61032&GB16842標準要求，在測試中用于模擬螺絲刀及或類似的尖頭工具，主要用于檢驗0類設備和II類設備中帶電部件是否被觸及。

二、使用方法

l  如圖所示：試驗銷的金屬部分不能觸及帶電部件或不能接近危險部件。

三、注意事項：

n  試驗銷為精密不銹鋼產品，使用中輕拿輕放，注意保養。

41號探棒

一、概述：

    41號探棒是滿足IEC61032&GB16842標準要求，在測試中用于模擬人體觸及發熱部件或灼熱部件的試具。

二、使用方法

l  如圖所示：41號探棒的金屬部分不能觸及發熱部件或灼熱部件。

l  施加一定壓力，41號探棒的金屬部分不能觸及發熱部件或灼熱部件。

三、注意事項：

n  41號探棒為精密不銹鋼產品，使用中輕拿輕放，注意保養。
