線材扭轉纏繞試驗機的操作規程與注意事項

一、使用范圍：

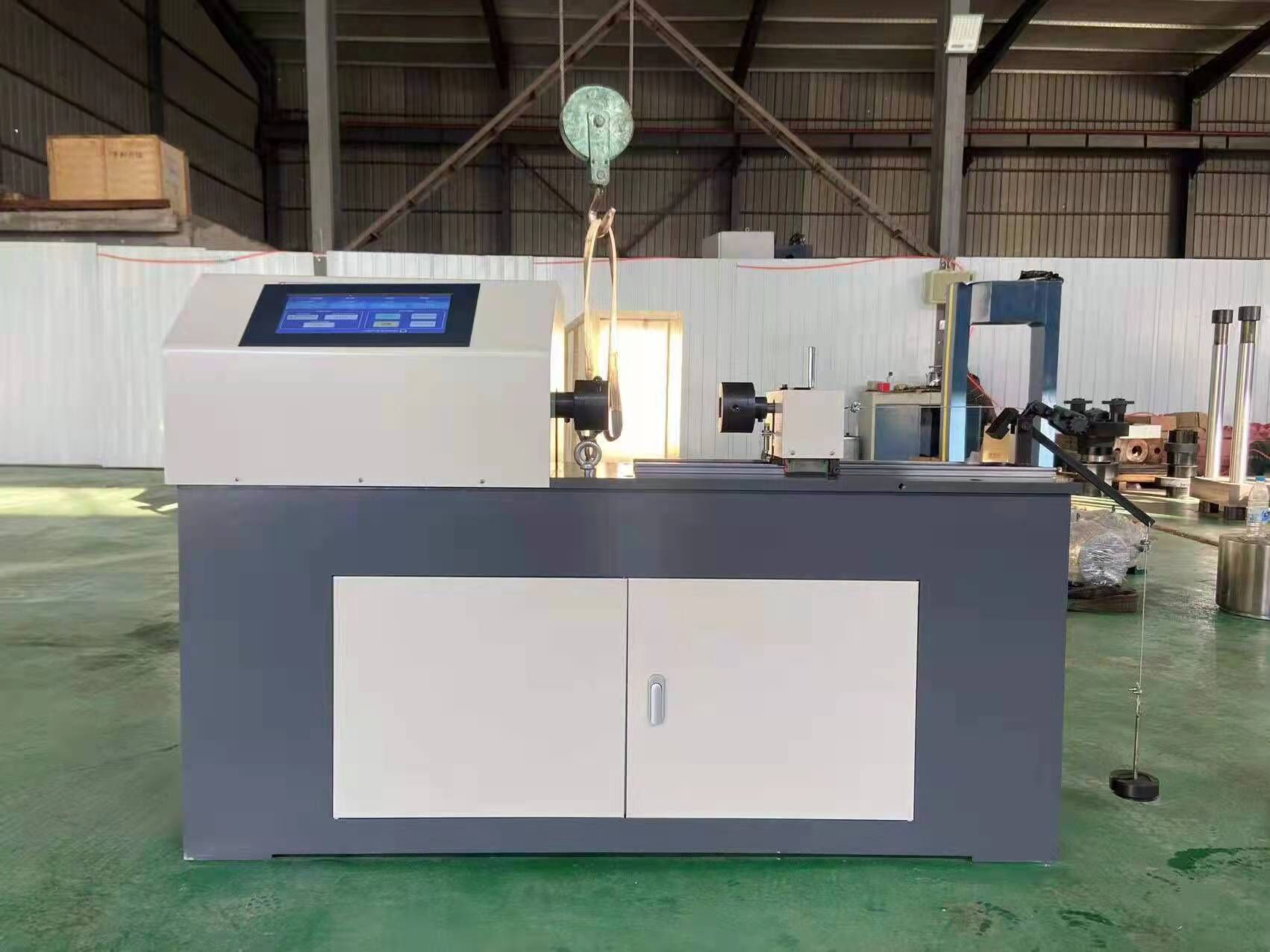

線材扭轉纏繞試驗機，是一種新型線材扭轉纏繞試驗機，該機為臥式結構，由加載、傳動、卷繞、加力、跟蹤、等部分組成，適用于標稱直徑為Φ1-Φ10mm的鋼絲的扭轉、卷繞性能的測試；旋轉速度：15、20、30、60轉/分鐘可調。主要測定線材在單向、雙向扭轉或纏繞中承受塑性變形的能力及顯示線材表面及內部缺陷。

二、適用標準

1、GB/T2976-2004《金屬材料 線材 纏繞試驗方法》

2、GB/T239.1-2012《金屬材料 線材 第一部分：單向扭轉試驗方法》

3、GB/T239.2-2012《金屬材料 線材 第二部分：雙向扭轉試驗方法》

三、主要技術參數：

1、兩夾頭最大距離：500mm

2、旋轉速度：15、20、30、60

3、鉗口硬度：HRC55～65

4、試驗機工作噪音：＜70db

    5、線材直徑：Φ1-Φ10mm

    6、卷繞速度：15/20/30/60rpm；

    7、芯棒有效工作長度：100mm；

    8、電源：380V，50Hz；

    9、卷繞方向：正轉或反轉；

三、結構及特點：

   1、主機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。

   2、驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定無沖擊。

   3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較高的傳動精度。

四、操作與使用：

⑴扭轉試驗操作方法：

1、根據需要旋轉面板上的旋鈕至所需速度即可；

2、選擇距離時，先把右邊的把手搬到垂直于滑動軸的位置，松開滑軌上限位板的螺絲；把所需試驗的試樣一端插入左手夾頭中，夾緊試樣并使試樣的軸線與夾頭的中心對正（目測），再把另一端置入右邊夾頭中，用同樣的方法夾緊試樣。試樣裝完后再把右邊的把手放到與滑動軸平行位置。（砝碼所施加的拉緊力不得大于該試樣線材公稱抗拉強度相應力值的2%，選好相應重量的砝碼放在右邊的砝碼托盤上即可，如隨機砝碼不夠用時，用戶可根據需要自備）

3、根據需要選擇適當?shù)男颍磩酉鄳?yīng)的旋向按扭按鈕試驗開始，直到試樣斷開，設備停機且試驗結束。

⑵纏繞試驗操作方法：

1、根據試驗所用線材的檢測標準，選擇相應的芯棒裝到夾頭上，并用V形夾頭壓緊，另一端由頂針支撐。

2、將線材一端彎鉤并插入夾頭的相應孔內，線材通過圍繞心軸旋轉實現纏繞。

 3、控制電機正轉或反轉，由于轉速很低，可由操作者來數圈數，當圈數達到要求時，停止電機。注意此時一定要待試樣在芯棒上纏繞時的扭力消失后，才能取下試樣。

五、維護與保養：

  1、試驗機應安裝在干燥、清潔、無震動的屋內。

  2、試驗機安裝后請接好地線。

    3、在夾頭滑軌部分每班一次少量加注20#機油（將夾頭左、右拉動即可，三個月擦洗一次并上20#機油，防止銹蝕及油泥，減少軸向阻力）。
