溫升試驗插頭有哪些

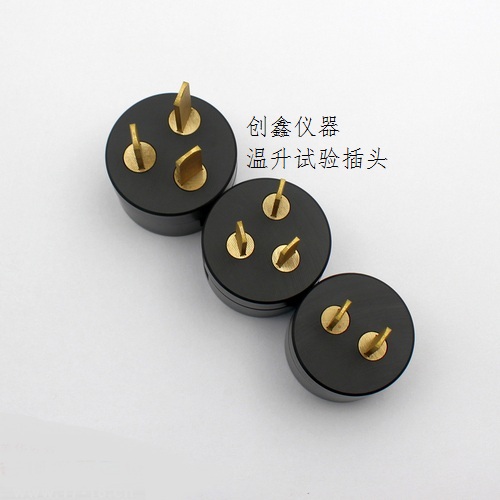

GB/T2099.1-2021第19節10A單相兩極帶接地溫升插頭

用途：輔助插座進行溫升試驗

試樣范圍：插座

結構及功能：插頭的插銷為黃銅制品，并且具有規定的最小尺寸。溫升測試插座配用

技術參數:

1、GB6A二插插頭、GB10A三插插頭、GB16A三插插頭等試驗插頭可選擇；

2、插銷為黃銅制作

3、插銷按GB1002-2008圖1和圖3最小尺寸制作

4、連接導線長度至少1m

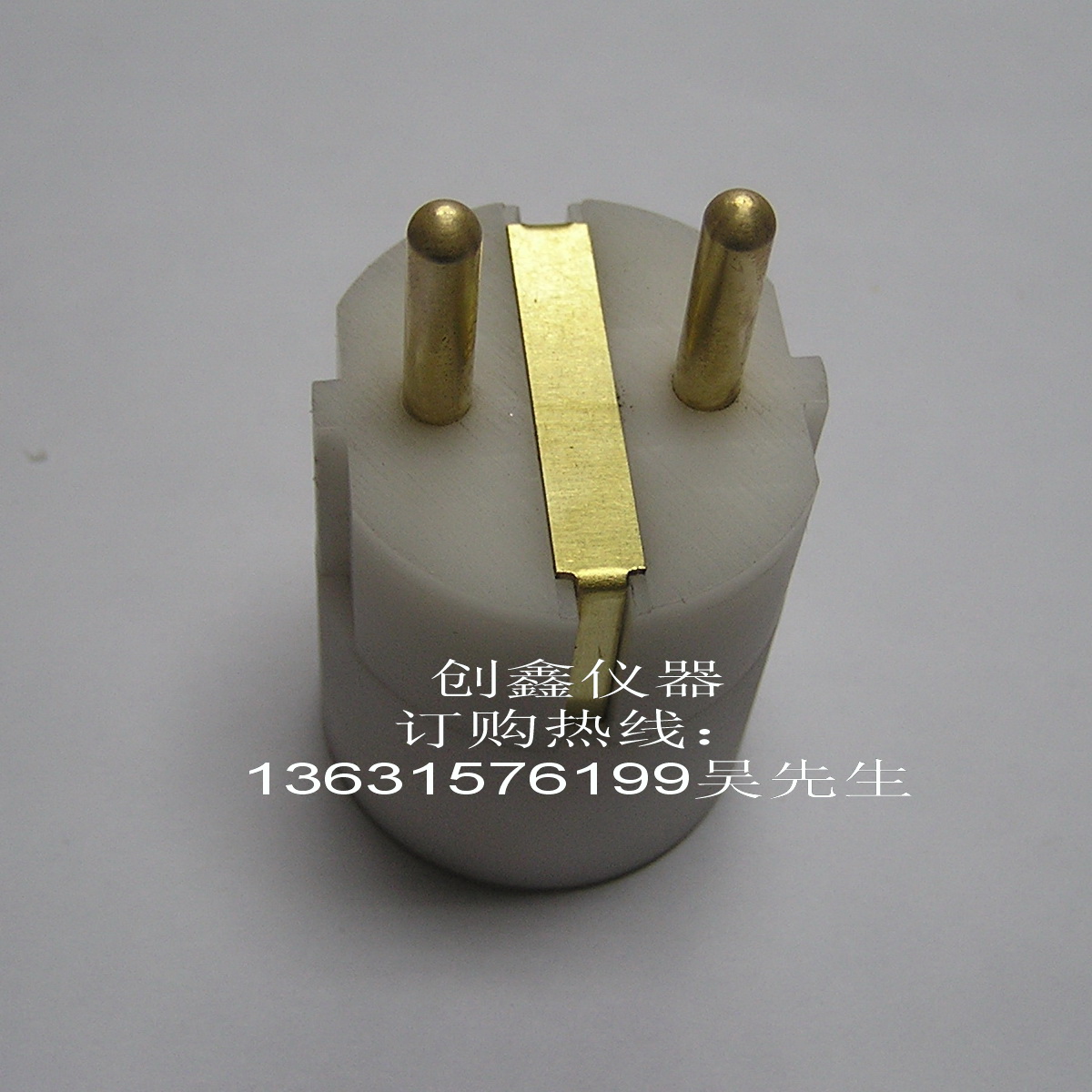

VDE0620-1 Bild16a溫升插頭量規16A

名稱：16A溫升試驗插頭量規

圖號：DIN VDE0620-1 Bild16a

符合德標DIN VDE0620-19章節和圖16a。

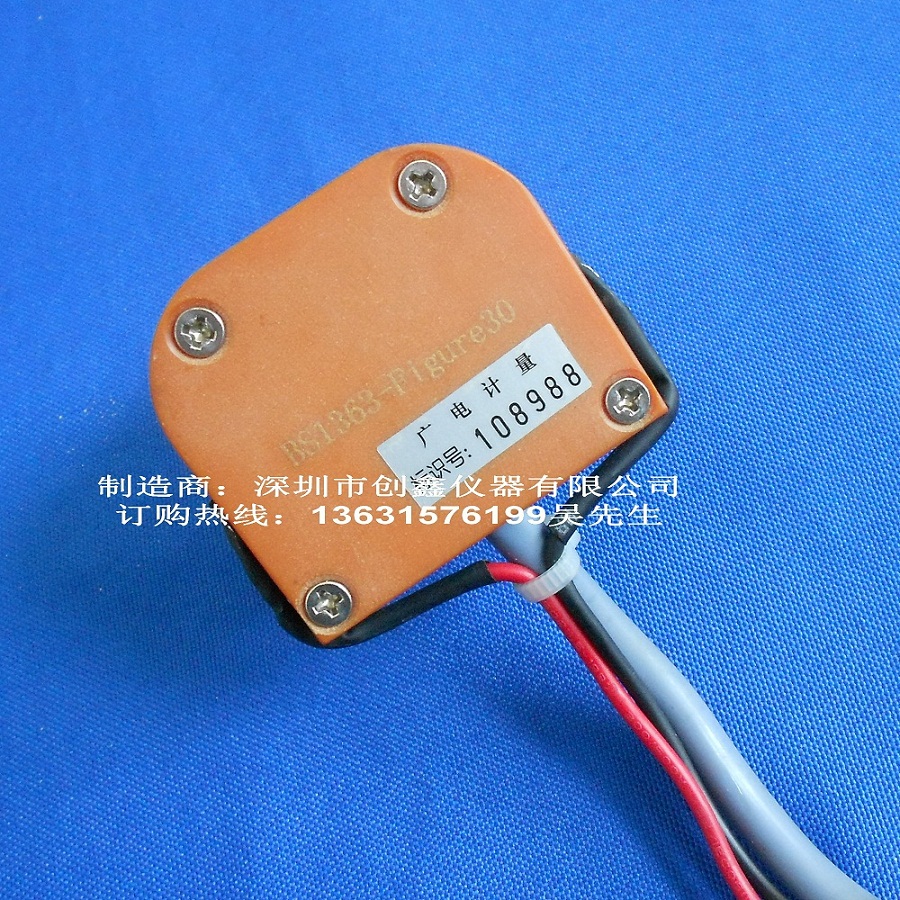

BS1363-2-Fig30溫升試驗用試驗插頭

概述

試驗插頭包括用絕緣材料制成的主體及黃銅插銷。插銷的尺寸及中心示于BS 1363-1：1995的圖4。

在試驗插頭內面，一覆蓋陶瓷的線繞電阻夾在相線插銷上以便插銷與電阻元件之間無電氣接觸，盡管良好的熱接觸是根本的。熱接觸混合物使用于陶瓷電阻主體及金屬夾之間的交界面上。以0.2N.m±0.02N.m的力矩?cái)Q緊M3.5夾緊螺絲。電阻器的干線繞過試驗插頭的側面或蓋。將BS 6500：1994表16所示約1000mm、標稱橫截面積為1.25mm2的3芯軟線通過將相線和中線線芯焊接于相應插銷連接于插頭。電線的地線線芯不接于接地插銷。具體情況示于圖30。
