IPXX防護等級以及防水試驗的規定及要求

PXX 防護等級的定義

IP是Ingress Protection的縮寫，IP等級是針對電氣設備外殼對異物侵入的防護等級，來源是國際電工委員會的標準IEC 60529，這個標準在2004年也被采用為美國國家標準。在這個標準中，針對電氣設備外殼對異物的防護，IP等級的格式為IPXX，其中XX為兩個阿拉伯?dāng)?shù)字，第一標記數字表示接觸保護和外來物保護等級，第二標記數字表示防水保護等級，IP是國際用來認定防護等級的代號 Ip等級由兩個數字所組成，第一個數字表示防塵;第二個數字由表示防水，數字越大表示其防護等組長越佳。

IPXX 防護等級

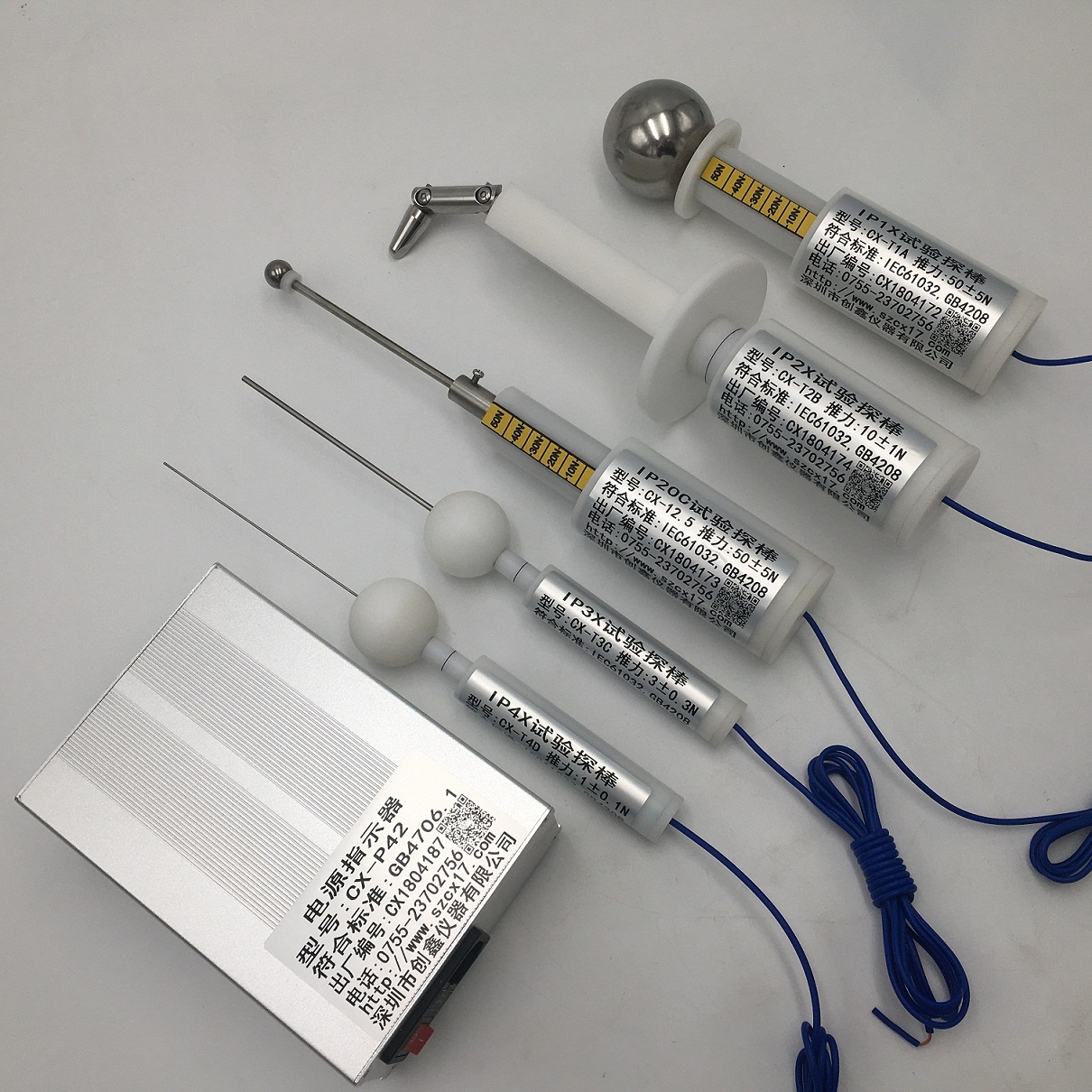

第一位表示防塵指標：

第二位表示防水指標：

IPXX等級中關于防水試驗的規定及要求：

一、范圍

防水試驗包括第二位特征數字為1至8,即防護等級代碼為IPX1至IPX8。

二、各種等級的防水試驗內容

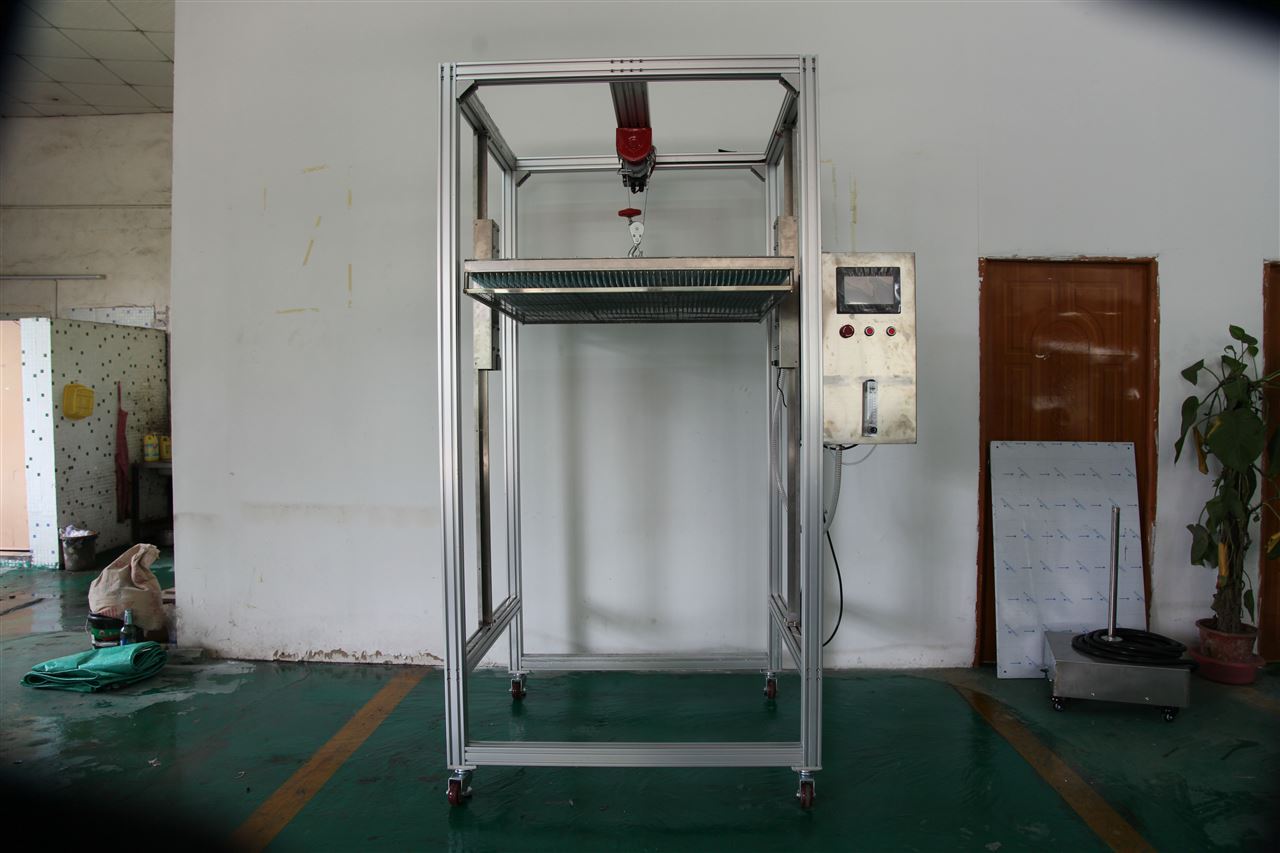

1、IPX1 滴水試驗裝置

方法名稱：垂直滴水試驗

試驗設備：滴水試驗裝置及其試驗方法見2.11

試樣放置：按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm

試驗條件：滴水量為1 0.5 mm/min；試驗持續時間：10 min；

2、IPX2 滴水試驗裝置

方法名稱：傾斜 15°滴水試驗

試驗設備：滴水試驗裝置及其試驗方法見2.11

試樣放置：使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm。每試完一個面后，換另一個面，共四次。

試驗條件：滴水量為3 0.5 mm/min；試驗持續時間： 4×2.5 min（共10 min）；

3、IPX3 箱式淋雨試驗箱

方法名稱：淋水試驗

試驗方法：

A、擺管式淋水試驗

試驗設備：擺管式淋水濺水試驗裝置（裝置圖形及其試驗方法見本書2.14）

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于200mm，樣品臺不旋轉。試驗條件：水流量按擺管的噴水孔數計算,每孔為 0.07 L/min。淋水時，擺管中點兩邊各60°弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動60°，共120°。每次擺動（2×120°）約4s 。

試驗時間：連續淋水10 min 。 B、噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置，裝置圖形及其試驗方法見本書2.14

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在300mm至500mm之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為10 L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為1 min （不包括安裝面積），最少5 min 。

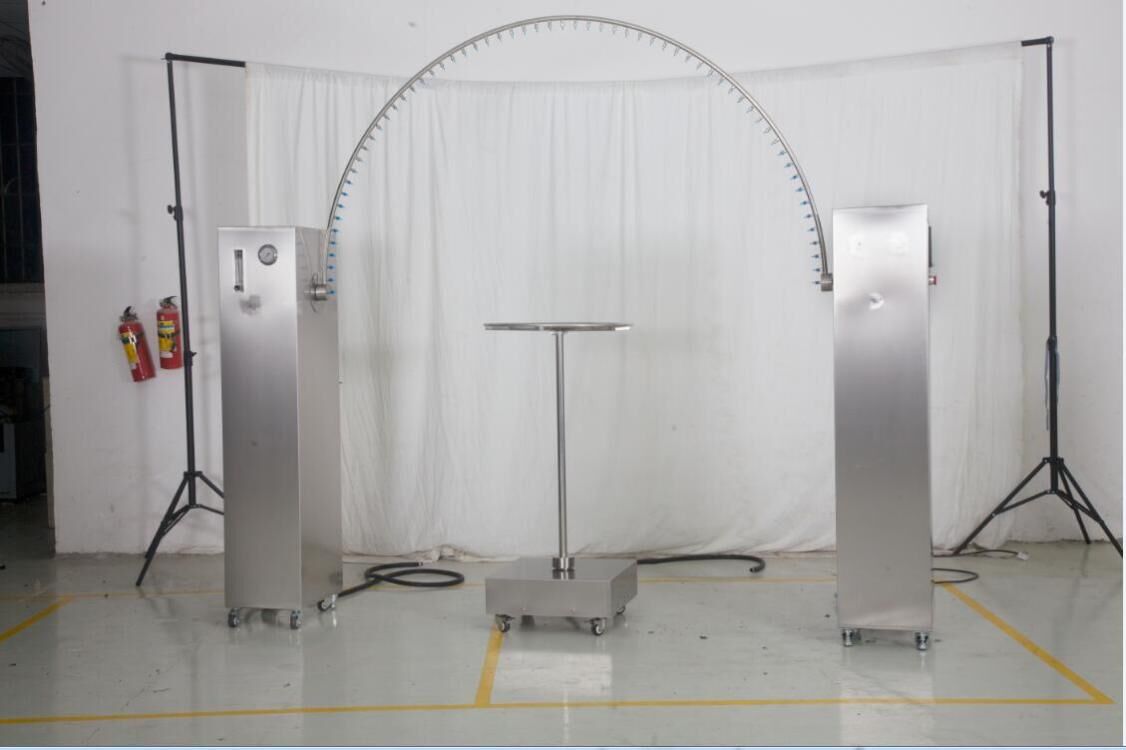

4、IPX4 擺管淋雨試驗裝置

方法名稱：濺水試驗；

試驗方法：

A、擺管式濺水試驗

試驗設備和試樣放置：與上述第（3）條 IPX3 之a(chǎn) 款均相同；

試驗條件: 除下述條件外，與上述第（3）條 IPX3 之a(chǎn) 款均相同；

噴水面積為擺管中點兩邊各90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂兩邊各擺動180°，共約360°。每次擺動（2×360°）約12s 。

試驗時間：與上述第（3）條 IPX3 之a(chǎn) 款均相同（即10 min ）。 B、噴頭式濺水試驗

試驗設備和試樣放置：設備上安裝帶平衡重物的擋板應拆去，其余與上述第（3）條

IPX3 之b款均相同；

試驗條件：除下述條件外，與上述第（3）條 IPX3 之b款均相同；

試驗時間：與上述第（3）條 IPX3 之b款均相同，即按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少5min 。

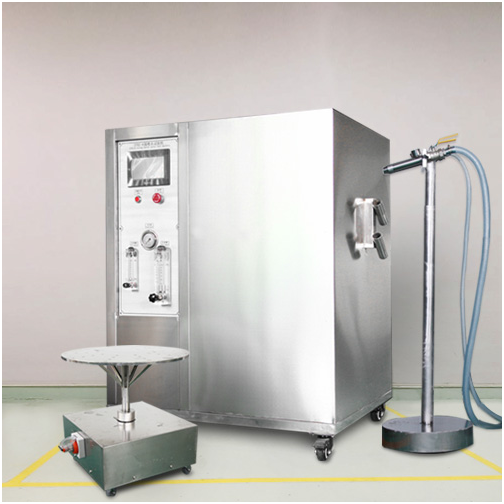

5、IPX5 沖水試驗裝置

方法名稱：噴水試驗

試驗設備：噴嘴的噴水口內徑為6.3mm；裝置圖形及其試驗方法見本書2.14

試驗條件：使試驗樣品至噴水口相距為2.5~3m，水流量為12.5 L/min （750 L/h）；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3 min 。

6、IPX6 沖水試驗裝置

方法名稱：強烈噴水試驗；

試驗設備：噴嘴的噴水口內徑為12.5 mm；裝置圖形及其試驗方法見本書第2.14章；

試驗條件：使試驗樣品至噴水口相距為2.5～3m，水流量為100 L/min （6000 L/h）；

試驗時間：按被檢樣品外殼表面積計算，每平方米為1min（不包括安裝面積）最少3 min 。

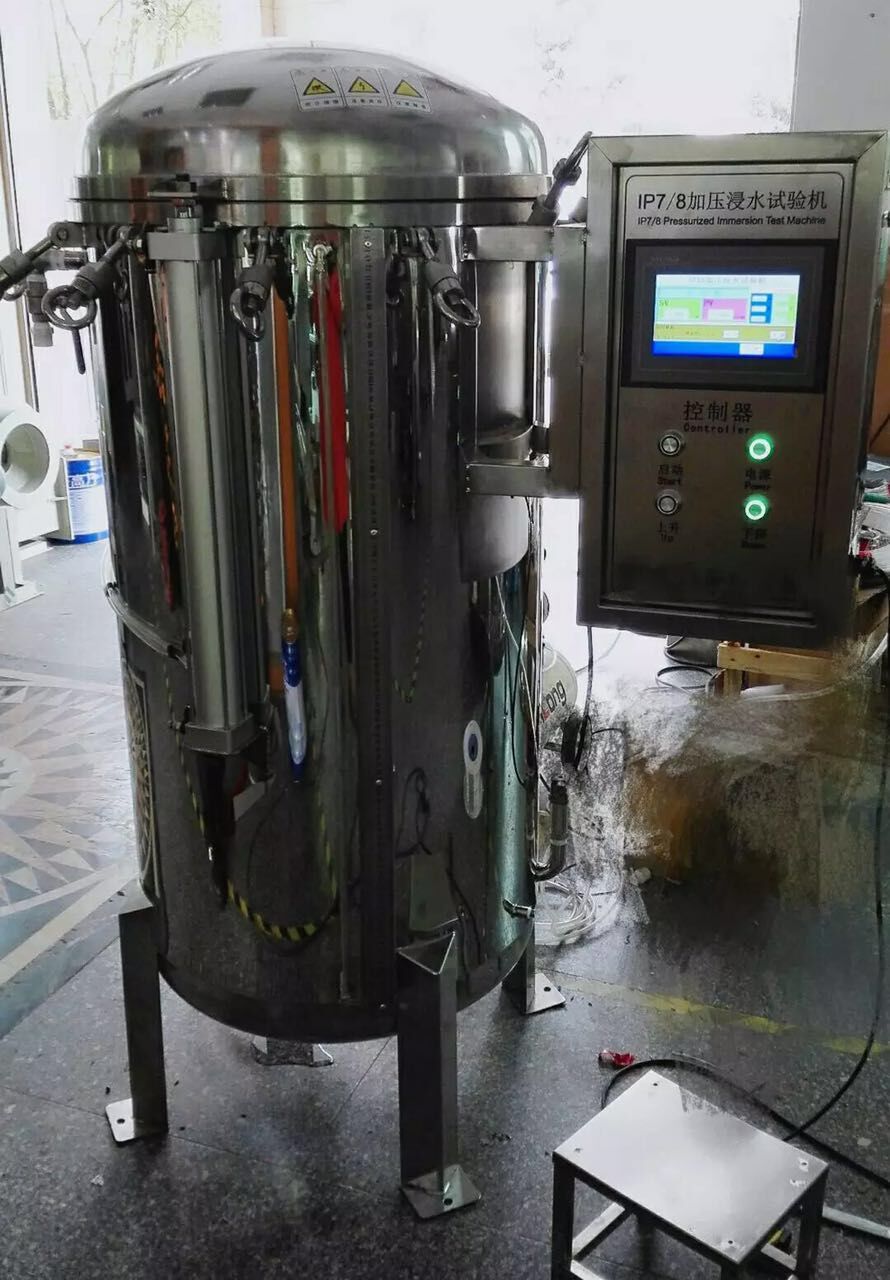

7、IPX7 浸水試驗裝置

方法名稱：短時浸水試驗；

試驗設備和試驗條件：浸水箱。其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為 1m 。試樣頂部到水面距離至少為0.15 m 。

試驗時間: 30 min 。

8、IPX8 浸水試驗裝置

方法名稱: 持續潛水試驗；

試驗設備,試驗條件和試驗時間: 由供需(買賣)雙方商定，其嚴酷程度應比 IPX 7 高。
