GB/T2099.1-2021 插頭插座試驗設備清單
GB/T2099.1-2021 插頭插座試驗設備清單
產品名稱
參數
范圍
依據標準（含條款）
溫升試驗插頭
材料及尺寸
詳見圖一、 圖二
詳見圖一，圖二
數量（共9個）
圖一2插3個，
圖二3插10A 3個,
圖二3插16A 3個
擺錘沖擊試驗
質量
250g±5g
GB/T2099-2021
24.2章
GB/T 2423.55 試驗EHA
安裝支架
支架的質量為：10±1kg，
跌落高度包含 80mm, 120mm,160mm,200mm
安裝時應該能做到
1. 可將試樣放置得沖擊點落于通過轉軸軸線的鉛垂直面上
2.可以使試樣水平移動并繞垂直于膠合板表面軸線轉動
3. 使膠合板可以繞垂直軸線朝兩個方向各轉60度
明裝式插座圓柱形硬鋼板
符合24.4條款，需包含400mm*400mm方鋼板板
標準件（圓筒的半徑等于固定孔之間的4.5倍，
但不小于200mm, 固定孔的軸線所在的平面要垂直于圓柱體的軸線，而且是平行于穿過固定孔之間距離的中心的半徑）
GB/T2099.1-2021第24.4條款

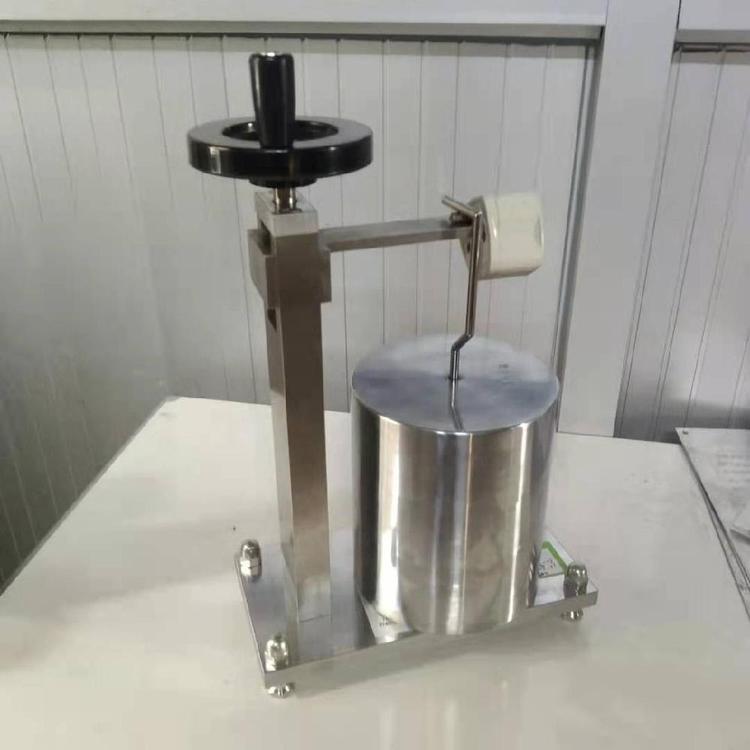

橫向應力試驗裝置
圖13 尺寸
圖13，標準件
GB/T2099.1-2021圖13
前端配件
2插10A一個， 3插10A一個， 3插16A一個
GB/T2099.1-2021圖13
后端配件
5N砝碼一個
GB/T2099.1-2021圖13
非實心插銷硬度測試裝置
圖14， 鋼棒直徑
圖14，Φ4.8±0.1mm
GB/T2099.1-2021圖14
防水測試壁
圖15 尺寸
圖15 標準件
GB/T2099.1-2021圖15
電源線彎曲試驗機
圖21，需要有3個工位
圖21
標準件(試樣固定裝置左右傾斜45度， 配螺紋心軸用來調節電器附件的不同支架)
GB/T2099-2021
圖21
工裝配件
插頭試驗時，需配3套插頭試驗工裝，
工裝可以進行GB/T1002的2插10A， 3插10A， 3插16A 插頭的安裝
GB/T2099-2021
圖21
低溫沖擊試驗裝置下方100g鋼制墊塊
圖27下方100g的鋼制墊塊
圖27 鋼制墊塊 100g, 尺寸參考圖27 墊塊
GB/T2099.1-2021圖27
螺紋密封壓蓋試驗裝置
根據GB/T2099.1-2021第24.6條款、GB7000 .1
第4.12.5條款、IEC60598.1第4.12.5、IEC60884-1第24.6條款要求設計制造
標準件
GB/T2099.1-2021第24.6條款、GB7000 .1
第4.12.5條款
檢驗蓋或蓋板輪廓線用的量規
圖32（厚度約2mm）
圖32 標準件
GB/T2099-2021
圖32
插頭插銷絕緣套耐非正常熱試驗裝置
圖40的尺寸（頂端需配 國標2插10A, 3插10A,
3插16A的插孔， 可以替換）
圖40
標準件
GB/T2099-2021
圖40
帶絕緣套的插銷的沖擊試驗裝置下方100g鋼制墊塊
圖42下方100g的鋼制墊塊
圖42 鋼制墊塊 100g, 尺寸參考圖42墊塊
GB/T2099.1-2021圖42
溫升測試銅塊
圖44的尺寸
圖44
標準件
GB/T2099-2021 圖44
數量
10A
6個，16A 6個
插頭溫升試驗儀
工位
至少3個工位
根據GB/T2099.1-2021第19條款、GB13140.1、IEC60884、VDE0620
電流
6A-22A±1%可調
插座溫升試驗儀
工位
至少3個工位
電流
6A-22A±1%可調
