擺錘沖擊試驗裝置的種類與應用
擺錘沖擊試驗裝置的種類與應用
擺錘沖擊試驗裝置是依據GB16915.1-2014、IEC884-1圖22-26、GB2423.55、IEC60068-2-75等標準要求制作，
從能量分有低能量擺錘沖擊試驗裝置和高能量擺錘沖擊試驗裝置，在實際應用是，兩者沖擊試驗裝置的功能是不一樣的。

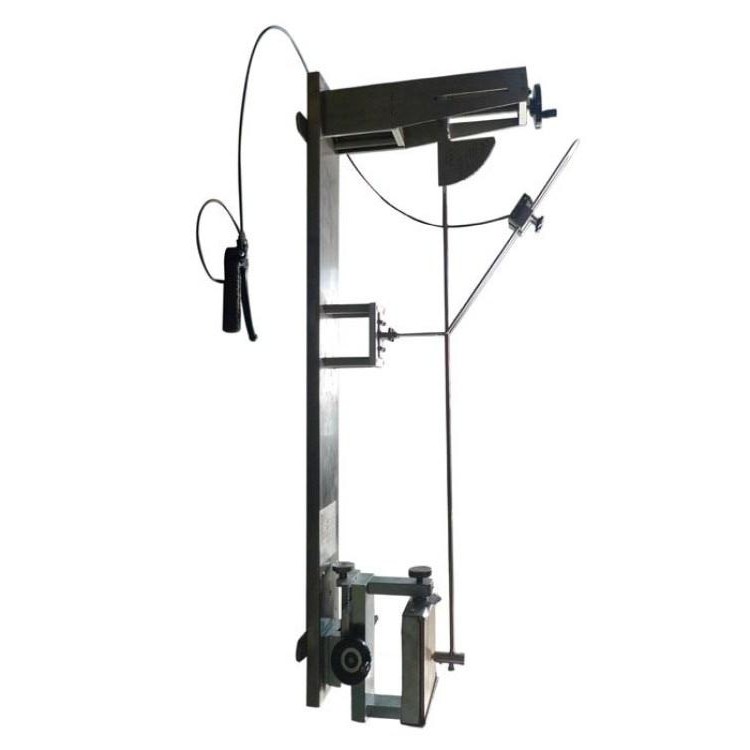

低能量擺錘沖擊試驗裝置主要作用是
用于家用和類似用途的插頭插座及明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件進行機械強度試驗
試樣范圍：插頭插座、明裝式安裝盒、螺紋壓蓋、罩蓋、開關等電器附件。
主要技術參數：
1、擺桿：長度1000㎜，外徑9 mm、壁厚0.5 mm的鋼管，質量100±1g；
2、安裝支架：重量10±1 kg，結構牢固，X、Y軸可調，可繞安裝板旋轉軸旋轉±90°。
3、撞擊錘頭見表1撞擊元件特性，配150g錘頭及200g錘頭各一個
4、沖擊能量、等效質量與跌落高度對照見表2跌落高度。
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系

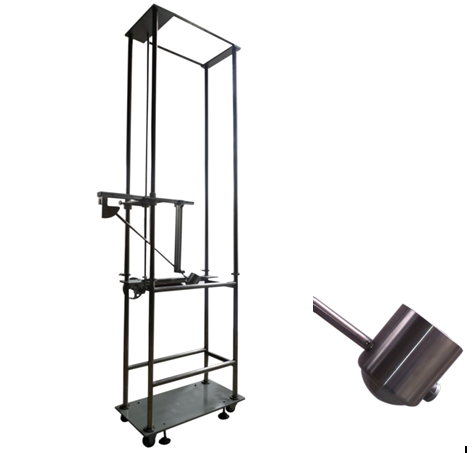

高能量擺錘沖擊試驗裝置的主要作用是：
用于JP柜、低壓開關柜、電纜分支箱、計量表箱，燈具類外殼等產品的機械碰撞試驗，通過更換不同類型的錘擊頭實現各種能量的碰撞試驗。
主要技術參數：
1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；
2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。
3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。
4、沖擊能量、等效質量與跌落高度對照見表2 跌落高度。
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系
6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
一、標準參數及圖片參考
表1 撞擊元件特性
|
能量/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效質量±2%kg |
0.25(0.2) |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
尼龍 |
鋼 |
||||
|
R/mm |
10 |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
18.5（20） |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
6.2（10） |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
- |
6 |
- |
10 |
17 |
|
l/mm |
根據等效質量調整確定，見附錄A |
|||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
||||||
|
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。 |
||||||
表2 跌落高度
|
能量/J |
0.14 |
0.2 |
(0.3) |
0.35 |
(0.4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
等效質量/kg |
0.25 |
(0.2) |
0.25 |
(0.2) |
0.25 |
(0.2) |
(0.2) |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
|
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度導出，g圓整取值10m/s2。 |
|||||||||||||||
表3 IK代碼及其相應碰撞能量的對應關系
|
IK代碼 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
|
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示 |
|||||||||||
|
a 按本標準為無防護 |
|||||||||||
